| Номер в госреестре | 66517-17 |
| Наименование СИ | Измерители электрической прочности масла |
| Обозначение типа СИ | OTS |
| Изготовитель | "Megger Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 03.02.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители электрической прочности масла серии OTS (далее - измерители) предназначены для определения электрической пробивной прочности электроизоляционных жидкостей (минеральные масла, силиконовые масла, эфиросодержащие жидкости) путем измерения напряжения пробоя.
Принцип действия измерителей основан на формировании и измерении высокого напряжения переменного тока, приложенного к испытательной ячейке с испытуемой электроизоляционной жидкостью. При достижении пробоя высокое напряжение отключается и фиксируется. Результаты измерений индицируются на ЖК-дисплее, сохраняются во внутренней памяти прибора или передаются по интерфейсу USB на внешний компьютер, съемный флэш-накопитель, принтер.
Измерители изготавливаются виде двух серий: переносной портативной (PB) и стационарной лабораторной (AF). Серия PB включает две модификации: OTS60РВ, OTS80РВ. Серия AF включает три модификации OTS6OAF, OTS80AF и OTS100AF. Модификации отличаются между собой выходным напряжением, сервисными функциями, габаритными размерами и массой.
Измерители обеспечивают проведение испытаний как по стандартным (имеющихся в меню прибора), так и по индивидуальным (заданным оператором) процедурам. Сосуд для испытаний (испытательная ячейка) и электроды конфигурируются отдельно для конкретного стандарта испытаний.
Процесс управления всеми функциями измерителей осуществляется через систему меню с помощью функциональных клавиш. Измерители имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются календарь и часы.
Для автоматического контроля температуры испытуемой изоляционной жидкости измерители снабжены встроенным температурным датчиком.
В измерителях предусмотрена комплексная система обеспечения безопасности, включая возможность отключения высокого напряжения при случайном открытии крышки.
Встроенный в измерители матричный принтер позволяет выводить на печать протокол испытаний.
Основные узлы измерителей: источник питания, высоковольтный трансформатор, сосуд (испытательная ячейка) с испытательными электродами и датчиком температуры, блок управления, клавиатура, устройство индикации (ЖК-дисплей), принтер, схема интерфейса.
Общий вид измерителей представлен на рисунках 1 - 3.
Конструктивно измерители выполнены в настольных корпусах с ножками, откидной крышкой и ручками для переноски.
Под откидной крышкой располагается камера для испытательной ячейки.
На передней панели расположены ЖК-дисплей, клавиатура, встроенный принтер. На задней панели расположены разъем сети питания, клемма заземления и разъем интерфейса USB.
Питание измерителей серии AF - от сети переменного тока, серии PB - от сети переменного тока и от аккумуляторной батареи.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.
Измерители имеют встроенное программное обеспечение (ПО). Его характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

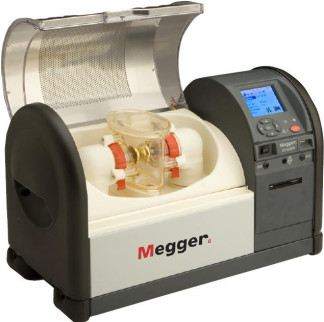

Рисунок 1 - Общий вид измерителей OTS60PB
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Место пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений испытательного напряжения переменного тока, кВ - для модификаций OTS6OPB, OTS60AF - для модификаций OTS8OPB, OTS80AF - для модификации OTS100AF | от 0 до 60 от 0 до 80 от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, кВ | ±(0,01-U+2 е.м.р.) |
| Диапазон показаний температуры, °С | от +10 до +65 |
| где U - измеренное значение напряжения, кВ; е.м.р. - единица младшего разряда | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 85 до 265 50/60 12 1); 24 2) |
| Габаритные размеры, мм, (ширинахвысотахглубина) - для модификации OTS60PB - для модификации OTS80PB - для модификаций OTS60AF, OTS80AF, OTS100AF | 520x340x250 520x380x250 580x420x290 |
| Масса, кг - для модификации OTS60PB - для модификации OTS80PB - для модификаций OTS60AF, OTS80AF, OTS100AF | 16,8 23,2 1); 20,8 2) 30 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +50 до 80 |
| где 1) - для модификации OTS80PB при питании от свинцовой аккумуляторной батареи; 2) - для модификаций OTS60PB, OTS80PB при питании от NiMH аккумуляторной батареи | |
наносится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель OTS (модификация по заказу) | - | 1 шт. |
| Испытательная ячейка объемом 400 мл | - | 1 шт. |
| Провод для питания от бортовой сети автомобиля 3) | - | 1 шт. |
| Магнитные мешалки | - | 2 шт. |
| Приспособление для извлечения магнитных мешалок | - | 1 шт. |
| Комплект щупов для контроля зазора электродов | 1002-144 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-207-2016 | 1 экз. |
| где 3) - для модификаций 0TS60PB, 0TS80PB | ||
осуществляется по документу МП 206.1-207-2016 «Измерители электрической прочности масла серии OTS. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2016 г.
Основные средства поверки: делитель напряжения ДН-50э (рег. № 54883-13); вольтметр универсальный В7-78/1 (рег. № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям электрической прочности масла серии OTS
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р МЭК 60156-2013 Жидкости электроизоляционные. Определение напряжения пробоя на промышленной частоте
ГОСТ 6581-75 Материалы электроизоляционные жидкие. Методы электрических испытаний
