Клещи токоизмерительные ручные Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC (далее клещи) предназначены для измерений силы переменного тока без разрыва токовой цепи.
Клещи токоизмерительные ручные Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC (далее клещи) предназначены для измерений силы переменного тока без разрыва токовой цепи.
| Номер в госреестре | 66552-17 |
| Наименование СИ | Клещи токоизмерительные ручные |
| Обозначение типа СИ | Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2017 |
| Срок свидетельства | 03.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи токоизмерительные ручные Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC (далее клещи) предназначены для измерений силы переменного тока без разрыва токовой цепи.

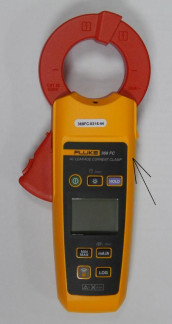

Клещи, внешний вид которых показан на рисунках 1 и 2, представляют собой цифровой портативный электроизмерительный прибор. Принцип действия клещей основан на измерении магнитного потока, создаваемого измеряемым током. Для измерения токонесущий провод охватывается ферромагнитным сердечником, в котором создается магнитное поле, пропорциональное измеряемому току и измеряемое датчиком, закрепленным на сердечнике.
Для отображения результатов измерений на жидкокристаллическом дисплее клещей осуществляется преобразование входных аналоговых сигналов от измерителя магнитного поля в цифровую форму быстродействующим АЦП. На передней панели клещей расположены: жидкокристаллический дисплей и клавиши управления. На боковой поверхности расположена клавиша, которая раздвигает фрагменты ферромагнитного сердечника. Это разъемное сочленение позволяет без прерывания электрической цепи охватить токонесущий провод ферромагнитным сердечником.
Клещи выпускаются в виде моделей Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC, которые отличаются друг от друга по допускаемым погрешностям измерений, а также по габаритным размерам и массе, что отражено в таблицах 2-4. Модели Fluke 368 FC и Fluke 369 FC поддерживают систему «Fluke Connect» (аббревиатура FC в составе их названия), которая служит для беспроводной передачи и отображения результатов измерений на экране смартфона или планшета, но может быть недоступна в некоторых регионах. Питание клещей осуществляется от двух стандартных элементов питания размера АА. Конструкция клещей позволяет пользователю при необходимости осуществить пломбирование путем нанесения наклейки на боковую поверхность корпуса, т. е. непосредственно на шов между деталями разборного корпуса. Вид клещей сбоку показан на рисунке 2.
Программное обеспечение клещей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения клещей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения клещей токоизмерительных ручных Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC_
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО для клещей токоизмерительных ручных Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC Firmware |
|
Номер версии ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 соответствует уровню «высокий».
Основные метрологические и технические характеристики клещей приведены в таблицах 2 - 4
Таблица 2 - Измерение силы переменного тока при частоте от 40 до 1000 Гц при использовании пределов измерений 3, 30, 300 мА_
|
Предел измерений, мА |
Пределы допускае абсолютной погре (при температуре воздуха (23±5) °С |
мой основной шности, мА окружающего |
Температурный коэффициент, мА / °С (для интервалов температур от - 10 до + 18 °С и от + 28 до + 50 °С) |
|
Fluke 368, Fluke 368 FC |
Fluke 369, Fluke 369 FC |
||
|
3 |
±(0,0Ы + 0,005) |
±(0,015-I + 0,005) |
±(0,0002-I + 0,001) |
|
30 |
±(0,0Ы + 0,05) |
±(0,015-I + 0,05) |
±(0,0002-I + 0,01) |
|
300 |
±(0,0Ы + 0,5) |
±(0,015-I + 0,5) |
±(0,0002-I + 0,1) |
|
I - измеренное значение силы тока, мА Минимальное значение измеряемого тока 10 мкА |
|||
Таблица 3 - Измерение силы переменного тока при частоте от 40 до 1000 Гц при использовании пределов измерений 3, 30, 60 А_
|
Предел измерений, А |
Пределы допускаемой основной абсолютной погрешности, А (при температуре окружающего воздуха (23±5) °С) |
Температурный коэффициент, А / °С (для интервалов температур от - 10 до + 18 °С и от + 28 до + 50 °С) |
|
|
Fluke 368, Fluke 368 FC |
Fluke 369, Fluke 369 FC |
||
|
3 |
±(0,0Ы + 0,005) |
±(0,015-I + 0,005) |
±(0,0002-I + 0,001) |
|
30 |
±(0,0Ы + 0,05) |
±(0,015-I + 0,05) |
±(0,0002-I + 0,01) |
|
60 |
±(0,02-I + 0,5) |
±(0,02-I + 0,5) |
±(0,0002-I + 0,1) |
|
I - измеренное значение силы тока, А |
|||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С Температура хранения, °С |
от - 10 до + 50 от - 40 до + 60, без батарей |
|
Относительная влажность, не более, % |
Без конденсации при температуре от - 10 °С до + 10 °С 90 при температуре от 10 °С до 30 °С 75 при температуре от 30 °С до 40 °С 45 при температуре от 40 °С до 50 °С |
|
Г абаритные размеры (длина х ширина х высота), мм |
257 х 116 х 46 (Fluke 369, Fluke 369 FC) 234 х 101 х 46 (Fluke 368, Fluke 368 Fc) |
|
Масса (не более), г |
600 (Fluke 369, Fluke 369 FC) 500 (Fluke 368, Fluke 368 Fc) |
|
Максимальный диаметр проводника с измеряемым током |
61 (Fluke 369, Fluke 369 FC) 40 (Fluke 368, Fluke 368 Fc) |
наносится в виде наклейки на боковую часть корпуса клещей в соответствии с рисунками 1 и 2, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят: клещи
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.
мягкий футляр
два элемента питания АА (установлены) руководство пользователя методика поверки
осуществляется по документу МП 209-14-2016 «Клещи токоизмерительные ручные Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC. Методика поверки», утвержденному ФГУП «ВНИИМС»
29.11.2016 г.
Основные средства поверки:
- калибраторы электрической мощности Fluke 6100A. Госреестр № 33864-07;
- катушки для калибровки бесконтактных измерителей тока Fluke 5210/COIL3KA. Госреестр № 61595-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус клещей в соответствии с рисунком 1 и на свидетельство о поверке.
Клещи токоизмерительные ручные Fluke 368, Fluke 369, Fluke 368 FC, Fluke 369 FC. Руководство пользователя.
Техническая документация фирмы-изготовителя.
