| Номер в госреестре | 66558-17 |
| Наименование СИ | Ваттметры поглощаемой мощности СВЧ |
| Обозначение типа СИ | NRP-Z61 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры поглощаемой мощности СВЧ NRP-Z61 предназначены для измерений мощности СВЧ непрерывных и модулированных колебаний в коаксиальном тракте.
Поступающая на вход ваттметров поглощаемой мощности СВЧ NRP-Z61 мощность СВЧ поглощается нагрузкой, в качестве которой используются диодные детекторы. В диодных детекторах мощность СВЧ преобразуется в напряжение постоянного тока, которое усиливается и аналого-цифровым преобразователем преобразуется в цифровой код. При этом диапазон измерений мощностей разбит на поддиапазоны, в каждом из которых диодный детектор используется в квадратичном режиме.
В качестве индикаторного блока при проведении измерений используются индикаторные (измерительные) блоки серии NRP2 или любой персональный компьютер, работающий под управлением операционной системы «Windows», с интерфейсом USB; также могут использоваться средства измерений производства фирмы «Rohde & Schwarz GmbН & ^. KG» (при наличии в их составе специальных программных и аппаратных опций): анализаторы спектра серий FSL, FSV, FSW; векторные анализаторы цепей серий ZVA, ZNB, ZVL; генераторы сигналов серий SMA, SMB, SMBV, SMW, SMF; SMC.
Конструктивно ваттметры поглощаемой мощности СВЧ NRP-Z61 выполнены в малогабаритном пластиковом корпусе и оснащены СВЧ входным разъемом, а также интерфейсом, совместимым с USB через адаптер NRP-Z4.

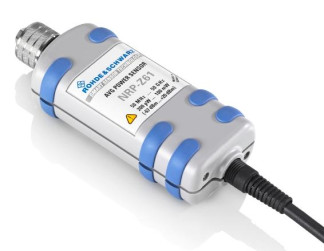

Общий вид ваттметров поглощаемой мощности СВЧ NRP-Z61 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение «Power Viewer Plus» предназначено для работы с ваттметрами поглощаемой мощности СВЧ NRP-Z61 и не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Power Viewer Plus |
| Номер версии (идентификационный номер) ПО | Версия 8.3 и выше |
| Цифровой идентификатор ПО | нет данных |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон частот, Гц | от 50 106 до 50109 |
| Диапазон измерений мощности, мВт | от 210-7 до 1102 |
| Поддиапазоны измерений мощности, мВт поддиапазон 1 | от 210-7 до 410-2 |
| поддиапазон 2 | от 210-5 до 4 |
| поддиапазон 3 | от 210-5 до 1102 |
| КСВН1 входа, в диапазонах частот, не более от 50 МГц до 2,4 ГГц включ. | 1,13 |
| св. 2,4 до 8 ГГц включ. | 1,20 |
| св. 8 до 18 ГГц включ. | 1,25 |
| св. 18 до 26,5 ГГц включ. | 1,30 |
| св. 26,5 до 33 ГГц включ. | 1,35 |
| св. 33 до 40 ГГц включ. | 1,37 |
| св. 40 до 50 ГГц включ. | 1,40 |
| Пределы допускаемой относительной погрешности 4 2 измерения мощности от 110 до 110 мВт при доверительной вероятности 95 %, без учета погрешности рассогласования, в диапазонах частот, % от 50 МГц до 18 ГГц включ. | ±2,5 |
| св. 18 до 40 ГГц включ. | ±4,0 |
| св. 40 до 50 ГГц включ. | ±5,0 |
| Пределы допускаемой абсолютной погрешности установки «нуля» в поддиапазонах измерений, нВт поддиапазон 1 | ±0,104 |
| поддиапазон 2 | ±10 |
| поддиапазон 3 | ±500 |
| 1 | 2 |
| Пределы допускаемого дрейфа «нуля» в течение одного часа после установки «нуля» при неизменной температуре в пределах ±1 °С и предварительным прогревом в течение часа, в поддипазонах измерений, нВт поддиапазон 1 | ±0,035 |
| поддиапазон 2 | ±3,0 |
| поддиапазон 3 | ±150 |
| Волновое сопротивление входа, Ом | 50 |
| 1 где КСВН - коэффициент стоячей волны напряжения |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Соединитель входа | 2,4 мм «вилка» |
| Масса, кг, не более | 0,35 |
| Г абаритные размеры, мм | 48x31x170 |
| Напряжение питания постоянного тока, В | +5 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при +20 °С, %, не более | от +15 до +35 80 |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -40 до +85 80 |
| Средняя наработка на отказ, лет | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ваттметр поглощаемой мощности СВЧ NRP-Z61 | 1 шт. | |
| Опции | по отдельному заказу | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4023-441-2016 | 1 экз. |
осуществляется по документу РТ-МП-4023-441-2016 «ГСИ. Ваттметры поглощаемой мощности СВЧ NRP-Z61. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 ноября 2016 г. Основные средства поверки:
- калибратор мощности СВЧ NRPC50 (регистрационный номер 54535-13);
- анализатор цепей векторный ZVA50 (регистрационный номер 48355-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности СВЧ NRP-Z61
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
