| Номер в госреестре | 66559-17 |
| Наименование СИ | Аттенюаторы управляемые ступенчатые |
| Обозначение типа СИ | J7211A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы управляемые ступенчатые J7211A (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных трактах.
Принцип действия аттенюаторов основан на поглощении (рассеивании) энергии проходящего от входа к выходу сигнала в коммутируемых резистивных секциях. Коммутация секций производится электромеханическими реле.
Конструктивно аттенюаторы выполнены в виде настольного моноблока, содержащего устройства управления и индикации, модуль с резистивными секциями, разъемы входа и выхода сигнала, разъемы сетевого питания и интерфейсов.
Управление аттенюаторами производится вручную с лицевой панели или по интерфейсам USB, LAN, GPIB.

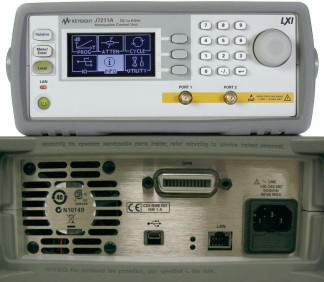

Общий вид аттенюаторов с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1, вид задней панели с обозначением места пломбировки от несанкционированного доступа представлен на рисунке 2.
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, задания значений ослабления, взаимодействия с внешними устройствами по коммуникационным интерфейсам.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | J7211 Firmware |
| Номер версии (идентификационный номер) | A.00.04 и выше |
представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГц | от 0,01 до 6,0 |
| Диапазон ослабления, дБ | от 0 до 121 |
| Шаг установки ослабления, дБ | 1,0 |
| Тип соединителей | N |
| КСВН, не более | 1,5 |
| Начальное вносимое ослабление, не более, дБ | 2,5 |
| Время на переключение, мс | 20 |
| Максимальная мощность на входе, Вт | 1,0 |
| Пределы допускаемой абсолютной погрешности ослабления, дБ | |
| значения ослабления 1; 2 дБ | ±0,3 |
| значения ослабления 3; 4 дБ | ±0,4 |
| значения ослабления 5; 6 дБ | ±0,5 |
| значения ослабления от 7 до 10 дБ включ. | ±0,6 |
| значения ослабления от 11 до 20 дБ включ. | ±0,7 |
| значения ослабления от 21 до 40 дБ включ. | ±1,2 |
| значения ослабления от 41 до 60 дБ включ. | ±1,8 |
| значения ослабления от 61 до 80 дБ включ. | ±2,4 |
| Наименование характеристики | Значение |
| Параметры сети питания переменного тока | |
| частота, Гц | 50 ±0,5 |
| напряжение, В | от 90 до 264 |
| Потребляемая мощность, В-А, не более | 50 |
| Габаритные размеры, мм | |
| высота | 104 |
| ширина | 233 |
| глубина | 386 |
| Масса, кг, не более | 3,8 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | 23 ±5 |
| относительная влажность воздуха, %, не более | 95 |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 |
| Безопасность | по ГОСТ IEC 61010-1-2014 |
наносится на переднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Аттенюатор управляемый ступенчатый | J7211A | 1 шт. |
| Кабель сетевой | 1 шт. | |
| Аттенюаторы управляемые ступенчатые J7211A/B/C. Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4101-441-2016 | 1 экз. |
осуществляется по документу РТ-МП-4101-441-2016 «ГСИ. Аттенюаторы управляемые ступенчатые J7211A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 14.12.2016 г. Основные средства поверки представлены в таблице 5.
Таблица 5 - Средства поверки
| Наименование | Требуемые метрологические характеристики | Статус эталона и обозначение документа на поверочную схему | Рекомендуемый тип средства измерений, номер в реестре |
| Установка для поверки аттенюаторов | Абсолютная погрешность измерения ослабления от 1 до 80 дБ на частотах от 0,1 до 6 ГГц не более ±(0,1 + 0,008-A/Ao), где A -значение ослабления, Ao = 1 дБ | Рабочий эталон ослабления электромагнитных колебаний 2 разряда по ГОСТ Р 8.851-2013 | Приемник измерительный R&S FSMR50, рег. № 50678-12 |
| Измеритель КСВН | Относительная погрешность измерения КСВН от 1,1 до 2,0 на частотах от 0,1 до 6 ГГц не более ±20 % | - | Анализатор электрических цепей векторный R&S ZVA50, рег. № 48355-11 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится переднюю панель корпуса аттенюатора в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к аттенюаторам управляемым ступенчатым J7211A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.851 -2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
| Зарегистрировано поверок | 17 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
