Весы автомобильные электронные ВАТ, 66572-17

Назначение

Весы автомобильные электронные ВАТ (далее - весы) предназначены для измерений

массы.

Описание

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами с дальнейшим определением значения массы объекта измерений.

Результаты измерений отображаются в визуальной форме на дисплее весов и/или передаются в виде цифрового электрического сигнала через интерфейс связи.

Весы автомобильные электронные ВАТ являются весами неавтоматического действия по ГОСТ OIML R 76-1-2011.

Весы имеют модульную конструкцию и состоят из грузоприемного устройства и индикатора (Т.2.2.2 ГОСТ OIML R 76-1-2011).

Грузоприемное устройство (далее - ГПУ) состоит из одной или нескольких секций. Каждая секция опирается на четыре аналоговых или цифровых весоизмерительных датчика (далее - датчик). При этом, соседние секции имеют две общие точки опоры (датчика).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к индикатору либо напрямую, либо через соединительную коробку.

Индикаторы, используемые в составе весов:

-    приборы весоизмерительные CI, BI, NT и PDI, модификации CI-200A, CI-2001A (Госреестр № 50968-12);

-    приборы весоизмерительные ТВ, модификации ТВ-003/05Д, ТВ-003/05Н, ТВ-003П, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос. Красково.

Весоизмерительные датчики, используемые в составе весов совместно с любым из индикаторов:

-    датчики весоизмерительные тензорезисторные МВ 150 (Госреестр № 44780-10);

-    датчики весоизмерительные тензорезисторные М, модификации М70, М100 (Госреестр № 53673-13);

-    датчики весоизмерительные тензорезисторные WBK, модификации WBK-T и WBK-TL (Госреестр № 56685-14);

-    датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, (Госреестр № 57673-14);

-    датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, (Госреестр № 57674-14);

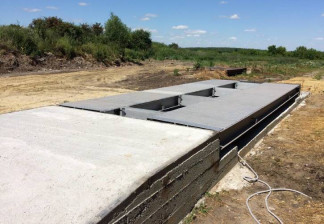

Общий вид ГПУ весов представлен на рисунке 1. Общий вид индикаторов представлен на рисунке 2.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (Т.2.7.3);

-    полуавтоматическое устройство установки на нуль (Т.2.7.2.2)

-    устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);

-    устройство предварительного задания значения массы тары (Т.2.7.5);

-    показывающее устройство с расширением (Т.2.6);

-    запоминающее устройство (4.4.6);

-    обнаружение промахов (5.2);

-    выбор различных единиц измерения массы (2.1).

Обозначение модификаций весов имеет вид:

ВАТ-[1]-[2]-[3]:

[1]-    максимальная нагрузка (Max), т: 30; 40; 60; 80;

[2]-    длина ГПУ, м: от 4 до 30;

[3]-    количество секций ГПУ, ед.: 1; 2; 3; 4; 5; 6.

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.

Для связи с периферийными устройствами весы могут оснащаться интерфейсами RS-232, RS-485, USB.

Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

Программное обеспечение

Программное обеспечение весов является встроенным, хранится в энергонезависимом запоминающем устройстве. Изменение программного обеспечения через интерфейс пользователя, а также без применения специализированного оборудования изготовителя невозможно.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки используется пломбировка корпуса, без вскрытия которого невозможен доступ к переключателю режима регулировки. В приборах весоизмерительных ТВ, так же применяется электронное клеймо - случайно генерируемое число, которое обновляется при изменении параметров регулировки.

Уровень защиты программного обеспечения весов - «Высокий» по Р 50.2.077-2014 Идентификационные данные программного обеспечения доступны для просмотра при включении весов и приведены в таблицах 1-2.

Таблица 1

Таблица 2

Технические характеристики

Таблица 3

Знак утверждения типа

наносят на маркировочные таблички, расположенные на ГПУ и/или индикаторе, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку весов и/или в виде оттиска на свидетельство о поверке, или паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

2    ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»

3    ТУ 4274-001-29958787-2016 «Весы автомобильные электронные ВАТ. Технические Условия».
