| Номер в госреестре | 66573-17 |
| Наименование СИ | Системы информационно-измерительные в составе систем автоматического управления газотурбинными установками (САУ ГТУ) |
| Обозначение типа СИ | LM2500, LM2500+, LM2500+G4 и TM2500 Gen 8 |
| Изготовитель | "General Electric Company", США. Заводы-изготовители: "GE Hungary Kft.", Венгрия; "GE Packaged Power, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы информационно-измерительные в составе систем автоматического управления газотурбинными установками (САУ ГТУ) типов LM2500, LM2500+, LM2500+G4 и TM2500 Gen 8 (далее - ИИС САУ ГТУ LM2500) предназначены для измерений, отображения и регистрации параметров ГТУ во всех эксплуатационных режимах: температуры, давления, давления-разрежения, разности давлений, расхода, уровня, частоты переменного электрического тока, мощности и коэффициента мощности электрического тока; измерительных преобразований сигналов от датчиков физических величин в виде электрического сопротивления, напряжения постоянного электрического тока, напряжения, частоты и силы переменного электрического тока; формирования сигналов для выполнения функций управления ГТУ, защиты, контроля, предупредительной и аварийной сигнализации с целью обеспечения длительной безаварийной работы установки, а также передачи данных потребителю как в пределах контролируемого объекта, так и в системы более высокого уровня.
ИИС САУ ГТУ LM2500 служат для измерения параметров энергетических ГТУ типов LM2500, LM2500+, LM2500+G4 и TM2500 Gen 8, с целью формирования на основе измерительной информации в САУ сигналов управления. Принцип действия ИИС САУ ГТУ LM2500 заключается в преобразовании параметров работы ГТУ датчиками физических величин в электрические сигналы, дальнейшем их аналого-цифровом преобразовании, передаче цифровой информации на промышленный ПК и дальнейшего ее использования в САУ.
ИИС САУ ГТУ LM2500 относятся к ИС-2 по ГОСТ Р 8.596-2002.
ИИС САУ ГТУ LM2500 являются трехуровневыми и включают в себя измерительные каналы (ИК) температуры, давления, давления-разрежения, разности давлений, расхода, уровня, частоты и напряжения переменного электрического тока, мощности и коэффициента мощности электрического тока. ИИС САУ ГТУ LM2500 имеют блочно-модульную структуру, измерительные и вычислительные компоненты которой являются серийно выпускаемыми средствами измерений. Структурная схема САУ ГТУ приведена на рисунке 1.
В состав нижнего уровня ИИС САУ ГТУ LM2500 входят первичные измерительные преобразователи (датчики):
- уровнемеры серии 3300, модель 3301 (регистрационный номер 25547-12);
- уровнемеры серии 5300, модель 5301 (регистрационный номер 53779-13);
- термопреобразователи сопротивления (ТСП) Rosemount 0078 (регистрационный номер 57540-14);
- преобразователи давления измерительные 3051S (регистрационный номер 24116-13);
- расходомеры-счетчики вихревые объемные YEWFLO DY (регистрационный номер 17675-09);
- датчики давления PTX-651;
- расходомеры турбинные НО (регистрационный номер 45076-10).
Датчики преобразуют текущие значения параметров технологического процесса в электрические сигналы:
- силы постоянного тока в диапазоне от 0/4 до 20 мА;
- напряжения постоянного тока (сигналы от термопар);
- электрического сопротивления (сигналы от ТСП).
На среднем уровне ИИС САУ ГТУ LM2500 измерительная информация о физических параметрах по каналам связи поступает на входы измерительно-вычислительных комплексов (ИВК) блоков управления двигателем, реализованных на базе контроллеров программируемых логических GE IP фирмы «GE Intelligent Platforms, Inc.», США (регистрационный № 60445-15); комплексов измерительно-вычислительных вибрационного контроля и защиты серии 3701 фирмы «Bently Nevada, Inc.», США (регистрационный № 56537-14); контроллеров измерительных программируемых MicroNet фирмы «Woodward», США (регистрационный № 54635-13). Также в состав ИВК входят промежуточные измерительные преобразователи линейного напряжения Q468, частоты переменного тока Q478, активной мощности XL31KSPA7-24-3-12-CVR и прибор для измерения показателей качества электрической энергии RPM074.
На верхнем уровне ИИС САУ ГТУ LM2500 вся информация, полученная от контроллера, передается на станцию сбора данных (ССД), выполненную на базе ПК промышленного исполнения типа HP Z420 и на автоматизированное рабочее место оператора (АРМ) с применением 19-дюймового монитора высокого разрешения либо ноутбука Getac серии А (повышенной прочности) и в САУ для управления работой ГТУ.
В состав ИИС САУ ГТУ LM2500 также входят ИК электрических сигналов от датчиков технологических параметров в виде электрического сопротивления, напряжения постоянного электрического тока, напряжения, частоты и силы переменного электрического тока. Эти ИК состоят только из компонентов среднего и верхнего уровней ИИС САУ ГТУ LM2500.
На АРМ оператора отображается информация, поступающая из ИВК, происходит архивирование полученной информации, представление ее в цифровом виде, а также в виде графиков с возможностью вывода на печать. Главный экран программы представляет собой мнемосхему, на которой отображены все технологические подсистемы оборудования ГТУ.
В составе оборудования ГТУ выделяют следующие технологические подсистемы:
- гидравлическая система запуска;
- комплекс первичных измерительных преобразователей ГТУ;
- система вентиляции отсека, охлаждения двигателя и подачи воздуха в камеру сгорания;
- внешняя система смазочного масла генератора и редуктора;
- внешняя система смазочного масла турбины;
- система газового топлива ГТУ LM2500 с камерой сгорания DLE;
- система двухтопливная (жидкого и газового топлива) с однокольцевой камерой сгорания SAC;
- система пожаротушения и пожарной сигнализации тип;
- система гидроочистки турбины.
ИИС САУ ГТУ LM2500 выполняет следующие функции:
- измерение и отображение параметров на АРМ оператора в виде цифровых значений, текстовых сообщений, графиков, мнемосхем, протоколирование и архивирование данных, анализ тенденций изменения параметров рабочего процесса газотурбинного двигателя (ГТД);
- контроль состояния различных технических устройств и целостности линий связи между ними, обнаружение отказов и определение неисправных элементов, при этом в случае обнаружения неисправности система формирует соответствующее сообщение;
- передача измерительной информации в исполнительную часть САУ для последующего программно-логического управления исполнительными устройствами ГТУ (формирования сигналов управления исполнительными устройствами, например, для осуществления допускового контроля, выполнения холодной прокрутки ГТД, продувки газовоздушного тракта, автоматического запуска ГТД и анализа ее работы);
- обмен информацией с системами более высокого уровня, в том числе корректировка режимов работы ГТУ по командам системы более высокого уровня.
ИИС САУ ГТУ LM2500 могут работать как при взаимодействии с системами более высокого уровня, так и в автономном режиме, при отсутствии или неработоспособности системы более высокого уровня.
Имеется возможность модульного наращивания ИИС САУ ГТУ LM2500 без изменения общей структуры, математического и программного обеспечения.
ИИС САУ ГТУ LM2500 является отказобезопасносной и отказоустойчивой. В системе используется резервирование на уровне модулей ИВК и первичных измерительных преобразователей, линий связи и периферийных устройств.
ИИС САУ ГТУ LM2500 являются проектно-ориенированными - набор используемых измерительных каналов может варьироваться. ИИС САУ двухтопливных ГТУ включает в свой состав составные части ИИС САУ, работающей на газообразном топливе, и составные части ИИС САУ, работающей на жидком топливе, с добавлением элементов, обеспечивающих переключения с одного вида топлива на другое.
В ИИС САУ ГТУ LM2500 предусмотрена возможность передачи измерительной информации в технологические подсистемы оборудования ГТУ, а также приема различных сигналов от технологических подсистем оборудования ГТУ, а именно:
- газового пожаротушения и пожарной сигнализации, обнаружения загазованности и наличия углеводородных газов Eagle Quantum Premier;
- автоматического регулятора возбуждения генератора AVR типа GE EX2100e;
- встроенной защиты генератора iGPS типа Beckwith M-3425A;
- устройства низковольтные распределения и управления (система защиты, управления и контроля двигателями MCC тип SE) производства GE Power Controls:
- комплексами измерительно-вычислительными для мониторинга работающих механизмов BN-3701 «Bentley Nevada Inc.»;
- агрегатом защиты ГТД LM2500 от достижения предельных параметров Jaquet T400 (надсистемным ограничителем по превышению частоты вращения) регистрационный номер 48944-12.
Датчики располагаются в местах контроля процесса и установки, а основные компоненты вторичной, электрической части ИИС САУ ГТУ LM2500 - в шкафах управления MTTB, MGTB и TCP , общий вид которых приведен на рисунках 2 и 3. Шкафы MTTB, MGTB располагаются на открытой площадке и выполнены с подогревом, шкафы TCP (шкаф управления и распределительный) устанавливаются в помещении.

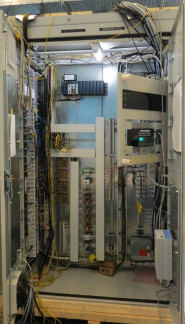

Технические компоненты, блоки ИИС САУ ГТУ LM2500, предназначенные для совместной компоновки в общих стойках и корпусах изготавливаются по группам исполнения соответствующим рабочим условиям применения.
Программными компонентами ИИС САУ ГТУ LM2500 являются системное программное обеспечение и общее прикладное программное обеспечение.
Системное программное обеспечение ИИС САУ ГТУ LM2500 представляет собой совокупность программного обеспечения ЭВМ, процессора и дополнительных программных средств, которые обеспечивают:
- работу в диалоговом режиме с ИИС САУ ГТУ LM2500;
- управление измерительными компонентами;
- обмен измерительной информацией с измерительными компонентами;
- проверку работоспособности отдельных компонентов и системы в целом;
-изменение, модификацию и дополнение состава общего прикладного программного
обеспечения.
Общее прикладное программное обеспечение представляет собой организованную совокупность подпрограмм и программных модулей, которые реализуют:
- алгоритмы обработки измерительной информации;
- типовой алгоритм проведения функциональных тестов.
Метрологически значимым является общее прикладное ПО. Метрологические характеристики измерительных каналов систем нормированы с учетом его влияния.
Доступ к программному обеспечению осуществляется с АРМ оператора, доступ к которому защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | ||
| Идентификационное наименование ПО | Bently Nevada Monitor Configuration | Proficy Machine Edition | GAP3.08f |
| Номер версии (идентификационный номер) ПО | Не ниже 2.0 | Не ниже 8.0 | Не ниже 3.08.5232.27310f |
| Цифровой идентификатор ПО | По номеру версии | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
указаны в таблицах 2 и 3.
| Характеристики ИК | Состав ИК | ||||||
| Тип ИК | Идентификатор ИК | Диапазон измерений | Пределы допускаемой погрешности ИК (основной / в рабочих условиях): А - абсолютной; 5 - относительной; Y - приведенной | Тип датчика | Пределы допускаемой основной погрешности датчика | Вторичная часть ИК | Пределы допускаемой основной погрешности вторичной части ИК |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ИК уровня | LT-6001 LT-1002 LT-0001 LS-0041 LS-0042 | от 0 до 340 мм (от 0 до 100 %) от 0 до 356 мм (от 0 до 100 %) от 0 до 668 мм (от 0 до 100 %) | ±5,4 мм / ±7,5 мм (А) ±5,4 мм / ±7,6 мм (А) ±5,7 мм / ±10,7 мм (А) | Уровнемер 3301 | ±5 мм (А) | Модуль АЦП IC200ALG240 контроллеров GE IP | ±0,1 % (у) |
| ±3,4 мм / ±18,7 мм (А) ±3,4 мм / ±18,7 мм (А) ±3,7 мм / ±19,2 мм (а) | Уровнемер 5301 | ±3 мм (А) | |||||
| ИК температуры с термопреобразователями сопротивления (градуировка Pt100) | TE-2032A/B | от минус 57 до плюс 260 °С | ±2,2 °С / ±5,0 °С (А) | ТСП 0078 | Класс допуска B по ГОСТ 6651 | Модуль АЦП SCM7B34 контроллеров MicroNet | ±0,175 % (y) |
| ИК частоты переменного тока | BFX | от 45 до 55 Гц | ±0,6 % / ±1,4 % (у) | Преобр-ль частоты перем. тока Q478 | ±0,5 % (у) | Модуль АЦП IC200ALG240 контроллеров GE IP | ±0,1 % (y) |
| ИК расхода топлива (только для установок ТМ2500) | FT-2000 | от 0 до 9,8 м /мин | ±(1,0F/D + 0,2) % / ±(1,0F/D + 1,0) % (5*) | Расходомер YEWFLO DY | ±1,0 % (5*) | Модуль АЦП SCM7BPT-1460 контроллеров MicroNet | ±0,2 % (y) |
| FT-2002 FT-2003 | от 0 до 227 л/мин | ±(0,5-F/D + 0,2) % / ±(0,5F/D + 1,0) % (5**) | Расходомер Hoffer HO | ±0,5 %*(5**) | |||
| * в диапазоне от 0 до 0, ** в диапазоне от 0 до 0 | м3/мин погрешность не нормируется. F - измеренное значение расхода. ,1 л/мин погрешность не нормируется. F - измеренное значение расхода. | D - диапазон измерений расхода. D - диапазон измерений расхода. | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ИК температуры с термопреобразова телями сопротивления (градуировка Pt100) | TE-6002/TE-6003 TE-4001 TE-4002 TE-4021A/B TE-4022A/B TE-4023A/B TE-4024A/B TE-4025A/B TE-4026A/B TE-2024 TE-4028 TE-4030 TE-4031 TE-4032 TE-4033 TE-4054 TE-4082 TE-4090 TE-4091 TE-1013 TE-0167 TE-2481A/B TE-0020 TE-0021 TE-0022 TE-0023 TE-0025 TE-0035 TE-0036 TE-0057 TE-2037 TE-8015A/B (T2) | от минус 40 до плюс 204 °С | ±3,4 °С / ±3,7 °С (А) | ТСП 0078 | Класс допуска B по ГОСТ 6651 | Модуль АЦП IC200ALG620 контроллеров GE IP | ±2 °С (А) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ИК давления | PT-1021/PT-0026 PT-8060 (P48) PT-1022 PT-8061/PT-8064 PT-0128 PT-8024 (P2) | от 0 до 689 кПа от 0 до 1378 кПа от минус 3,45 до плюс 3,45 кПа от 0 до 110 кПа | ±0,13 % / ±1,0 % (Y) | Датчик давления 3051S | ±0,025 % (у) | Модуль АЦП IC200ALG240 контроллеров GE IP | ±0,1 % (y) |
| PT-2027A/B PT2029/PT-2030 PT-2071/PT-2042A/B PT-2043A/B PT-2044A/B PT-2045A/B PT-2028 PT-2021/PT-2074 PT-2070 | от 0 до 5,5 МПа от 0 до 6894 кПа от 0 до 3447 кПа от 0 до 689 кПа от 0 до 8963 кПа | ±0,23 % / ±1,7 % (Y) | Модуль АЦП SCM7BPT-1460 контроллеров MicroNet | ±0,2 % (y) | |||
| PT-8004A/B (PS3) | от 0 до 3,5 МПа | ±0,4 % / ±1,1 % (Y) | Датчик давления PTX-651 | ±0,25 % (у) | Модуль АЦП IC200ALG240 контроллеров GE IP | ±0,1 % (y) | |
| ИК разности давлений, давления-разрежения | PDT-4004/PDT-4005 PDT-4008/PDT-4009 PDT-4007 PDT - 1006/PDT -1007 PDT-1014/PDT-0015 PDT-0015/PDT-2020 PDT-2063 | от 0 до 5000 Па от минус 2000 до плюс 2000 Па от 0 до 240 кПа | ±0,13 % / ±1,0 % (Y) | Датчик давления 3051S | ±0,025 % (y) | Модуль АЦП IC200ALG240 контроллеров GE IP | ±0,1 % (y) |
Далее в таблице 3 представлены состав и метрологические характеристики ИК ИИС САУ ГТУ LM2500, принимающих электрические сигналы от датчиков технологических параметров, при этом датчики в состав ИК не включаются.
| Таблица 3 - Состав и мет | рологические характеристики ИК ИИС САУ ГТУ LM2500 электрических сигналов от датчиков | ||||
| Тип ИК | Идентификатор ИК | Диапазон измерений (диапазон показаний на дисплее ИИС) | Источник сигнала на входе ИК | Состав ИК | Пределы допускаемой грешности ИК (основной/в рабочих условиях): А - абсолютной; Y - приведенной |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ИК сигналов термопар (тип К) | TE-8038A-D (T3) TE-8043A-H (T48) | от минус 1,527 до плюс 44,853 мВ (от минус 40 до плюс 1093 °С) | Термопары производства GE Aerospace | Модуль АЦП SCM7B47K контроллеров MicroNet | ±5 °С / ±15 °С (А) |
| TE-2034 TE-2035 | от минус 2,138 до плюс 48,984 мВ (от минус 57 до плюс 1204 °С) | ±6 °С / ±17 °С (А) | |||
| ИК сигналов термопреобразователей сопротивления (градуировка Pt100) | TE-6027A/B TE-1023A/B TE-1024A/B TE-1025A/B TE-1026A/B TE-1027A/B TE-1028A/B | от 84,27 до 177,33 Ом (от минус 40 до плюс 204 °С) | ТСП производства GE Aerospace | Модуль АЦП IC200ALG620 контроллеров GE IP | ±2,0 °С / ±2,3 °С (А) |
| ИК сигналов от вторичной обмотки трансформаторов напряжения (ТН) переменного тока | BVX | от 0 до 100 В (от 0 до 15 кВ) | Вторичная обмотка ТН | Преобр-ль напряжения перем. тока Q468 => Модуль АЦП IC200ALG240 контроллеров GE IP | ±0,6 % / ±1,4 % (y) |
| ИК мощности переменного тока на вторичных обмотках трансформаторов тока (ТТ) и ТН | WX | от 0 до 500 В-А1) | Вторичные обмотки ТТ и ТН | Преобр-ль мощности эл. тока XL31KSPA7-24-3-12-CVR => Модуль АЦП IC200ALG240 контроллеров GE IP | ±0,4 % / ±0,9 % (y) |
| 1 | 2 | 3 | 4 | 5 | 6 |
| ИК мощности переменного тока на вторичных обмотках трансформаторов тока (ТТ) и ТН | CUST (MW_OUT) | от 0 до 500 ВА2) | Вторичные обмотки ТТ и ТН | Прибор для измерений показателей качества эл. энергии RPM074 => Модуль АЦП IC200ALG240 контроллеров GE IP | ±0,3 % / ±0,8 % (Y) |
| CUST (VAR) | от 0 до 500 ВА3) | ±0,3 % / ±0,8 % (Y) | |||
| ИК коэффициента мощности переменного тока на вторичных обмотках трансформаторов тока (ТТ) и ТН | CUST (PF) | от минус 1,0 до минус 0,5 и от плюс 0,5 до плюс 1,0 | ±0,3 % / ±0,8 % (Y) | ||
| ИК напряжения переменного тока от датчиков акустического давления | PT-8090A/B (PX36) | от 0 до 40 мВ переменного тока частотой от 0,5 до 40 кГц (от 0 до 70 кПа) | ИК принимает сигнал в виде напряжения переменного тока от датчиков ак. давления производства GE Aerospace | Модуль 3701/44 комплексов 3701 | ±1,1 % / ±1,1 % (Y) |
| ИК частоты переменного тока от датчиков частоты вращения | SE-8000A/B NPT | от 0,1 до 10000 Гц4) | ИК принимает сигнал в виде частоты переменного тока от датчиков частоты вращения производства GE Aerospace | ±0,009 % / ±0,009 % (у) | |
| SE-8002A/B NGG | от 0,1 до 5000 Гц5) | ±0,02 % / ±0,02 % (у) | |||
| ИК напряжения переменного тока от датчиков виброперемещения | XE-8005A(GG) ХБ-8005В (PT) XE-8006A (GGVIB) ХБ-8006В (PTVIB) | от 0 до 3 В переменного тока частотой от 0,5 до 40 кГц (от 0 до 376 мкм) | ИК принимает сигнал в виде напряжения переменного тока (синусоидального или импульсного) от датчиков параметров вибрации производства GE Aerospace | ±1,1 % / ±1,1 % (Y) | |
| XE-8007X/Y XE-8009X/Y | от 0 до 3 В переменного тока частотой от 0,5 до 40 кГц (от 0 до 200 мкм) | ±1,1 % / ±1,1 % (Y) |
Продолжение таблицы 3_
Примечания:
1) Показания на дисплее ИИС САУ ГТУ LM2500 для данного ИК от 0 до 60 МВт с учетом занесенных в память XL31KSPA7-24-3-12-CVR коэффициентов трансформации ТТ и ТН.
2) Показания на дисплее ИИС САУ ГТУ LM2500 для данного ИК от 0 до 40 МВт (активная) с учетом занесенных в память RPM074 коэффициентов трансформации ТТ и ТН.
3) Показания на дисплее ИИС САУ ГТУ LM2500 для данного ИК от 0 до 32 МВт (реактивная) с учетом занесенных в память RPM074 коэффициентов трансформации ТТ и ТН.
4) Показания на дисплее ИИС САУ ГТУ LM2500 для данного ИК от 1 до 12000 об/мин (частота вращения турбины) с учетом коэффициента пересчета.
5) Показания на дисплее ИИС САУ ГТУ LM2500 для данного ИК от 1 до 5000 об/мин (частота вращения генератора) с учетом коэффициента пересчета._
Технические характеристики.
Рабочие условия применения компонентов ИИС САУ ГТУ LM2500.
Для первичных измерительных преобразователей применяемых в составе ИИС САУ ГТУ LM2500, условия применения определяются проектной документацией и технической документацией на преобразователи № D0C-LM2500 PLUS, № D0C-LM2500 BASE. Рабочие условия применения компонентов среднего и верхнего уровня ИИС САУ ГТУ LM2500, а также габаритные размеры шкафов приведены в таблице 4.
Таблица 4 - Рабочие условия применения компонентов среднего и верхнего уровня ИИС САУ ГТУ LM2500, габаритные размеры шкафов_
| Наименование характеристики | Значение |
| Для модулей контроллеров GE IP: - температура окружающего воздуха, °С | от 0 до +55 |
| - относительная влажность (без конденсации влаги), % | от 5 до 90 |
| - напряжение питания (переменный ток), В | от 180 до 264 |
| - частота питания, Гц | 50±2 |
| Для модулей контроллеров MicroNet: - температура окружающего воздуха, °С | от 0 до +55 |
| - относительная влажность (без конденсации влаги), % | до 98 |
| - напряжение питания (переменный ток), В | от 180 до 264 |
| - частота питания, Гц | 50±2 |
| Для модулей комплексов BN 3701: - температура окружающего воздуха, °С | от -30 до +65 |
| - напряжение питания (постоянный ток), В | от 18 до 36 |
| Для АРМ оператора: - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность (при +25 °С), % | от 30 до 80 |
| - напряжение питания (переменный ток), В | от 180 до 264 |
| - частота питания, Гц | 50±2 |
| Для АРМ оператора при использовании ноутбука серии А: - температура окружающего воздуха, °С | от -20 до +50 |
| - относительная влажность, % | до 95 |
| Габаритные размеры шкафа TCP, мм, не более - высота | 2286 |
| - ширина | 762 |
| - длина | 2896 |
| Габаритные размеры шкафа MTTB, мм, не более - высота | 3658 |
| - ширина | 890 |
| - длина | 1804 |
| Г абаритные размеры шкафа MGTB, мм, не более - высота | 1906 |
| - ширина | 305 |
| - длина | 1144 |
По условиям эксплуатации ИИС САУ ГТУ LM2500 относятся к группе исполнения 3, составные части средств измерений, входящих в состав ИИС САУ ГТУ ТM2500, относятся к группе исполнения 5 по ГОСТ 22261-94.
Измерительные компоненты ИИС САУ ГТУ LM2500, располагающиеся во взрывоопасных зонах, имеют соответствующее взрывозащищенное исполнение, что подтверждено сертификатом соответствия требованиям технического регламента Таможенного союза 012/2011.
наносится на титульный лист паспорта на систему информационно-измерительную в составе системы автоматического управления газотурбинной установкой (САУ ГТУ) LM2500, LM2500+, LM2500+G4 и TM2500 Gen 8 типографским способом.
ИИС САУ ГТУ LM2500 входит в состав комплекта поставки газотурбинной установки типа LM2500, LM2500+, LM2500+G4 или TM2500 Gen 8. Комплектность ИИС САУ ГТУ LM2500 представлена в таблице 5.
Таблица 5 - Комплектность ИИС САУ ГТУ LM2500
| Наименование | Обозначение | Количество |
| ^стема информационно-измерительная в составе системы автоматического управления газотурбинной установкой (САУ ГТУ) типов LM2500, LM2500+, LM2500+G4 или TM2500 Gen 8 | По номеру проекта | 1 шт. |
| Руководство по эксплуатации и техническому обслуживанию стационарной энергетической газотурбинной установки | OMM-LM2X SPD013, O&M TM2500 Gen8 Rev 0 SPD-006 | 1 шт. |
| Руководство по эксплуатации САУ газотурбинного агрегата | TS000426 rev A, 756199 rev A | 1 шт. |
| Комплект схем и спецификаций (Flow and instrument diagram, F&ID) на следующие технологические подсистемы оборудования ГТУ, включающие в свой состав компоненты ИК ИИС САУ ГТУ LM2500: - гидравлическая система запуска; - комплекс первичных измерительных преобразователей газотурбинного агрегата; - система вентиляции отсека, охлаждения ГТД и подачи воздуха в камеру сгорания; - внешняя система смазочного масла генератора и редуктора; - внешняя система смазочного масла турбины; - система газового топлива ГТУ; - система двухтопливная; - система пожаротушения и пожарной сигнализации; - система гидроочистки турбины | F&ID (Х - номер проекта системы): Х_811232, Х_851232 Х_811272, Х_851272 Х_811239, Х_851239 Х 811248,Х 851248 Х 811244, Х 851244 Х 811245,Х 851245 Х 811260, Х 851260 Х 811254, Х 851254 Х 811262,Х 851262 | 1 шт. |
| Комплект чертежей: - общий вид шкафов управления; - расположение шкафов MTTB, MGTB; - план взрывоопасных зон ГТУ | Х 751014, Х 851014, Х 851015 Х 811206, Х 811226 Х 684690, Х 851690 | 1 шт. |
| Матрица причин и следствий | Х-683149, Х-851149 | 1 шт. |
| Перечень оборудования, имеющего взрывозащищенное исполнение | Х_684691, Х_851691 | 1 шт. |
| Сводная таблица подключения модулей аналогового ввода/вывода ИВК, используемых для контроля последовательности работы ГТУ | Х-684146, Х-851146 | 1 шт. |
| Сводная таблица подключения модулей аналогового ввода/вывода ИВК, используемых для управлением подачей топлива ГТД LM2500 | Х-684143, Х-851143 | 1 шт. |
| Наименование | Обозначение | Количество |
| Спецификация на САУ | M50TF4162-S1, S50TF3632-S1 | 1 шт. |
| Паспорт на систему информационно-измерительную в составе системы автоматического управления газотурбинной установкой LM2500, LM2500+, LM2500+G4 или TM2500 Gen 8 | По номеру проекта | 1 шт. |
| Методика поверки «Системы информационноизмерительные в составе систем автоматического управления газотурбинными установками (САУ ГТУ) типов LM2500, LM2500+, LM2500+G4, TM2500. Методика поверки» | - | 1 шт. |
осуществляется по документу МП 66573-17 «Системы информационно-измерительные в составе систем автоматического управления газотурбинными установками (САУ ГТУ) типов LM2500, LM2500+, LM2500+G4, TM2500. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.03.2016 г.
Основные средства поверки датчиков указаны в методиках поверки на них. Основные средства поверки вторичной части ИК:
- калибратор многофункциональный MC2-R, регистрационный номер 22237-08;
- калибратор переменного тока Ресурс-К2, регистрационный номер 31319-12;
- частотомер универсальный GFC-8010H, регистрационный номер 19818-00;
- калибраторы давления PACE 5000, регистрационный номер 43709-10;
- генератор сигналов 33210А, регистрационный номер 32993-09.
Допускается применять при поверке не указанные в перечне средства измерений, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам информационноизмерительным в составе систем автоматического управления газотурбинными установками (САУ ГТУ) типов LM2500, LM2500+, LM2500+G4 и TM2500 Gen 8
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ГОСТ 27300-87 «ГСИ. Информационно-измерительные системы. Общие требования, комплектность и правила составления эксплуатационной документации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристики средств измерений».
