| Номер в госреестре | 66575-17 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | серии HACH 5500 sc |
| Изготовитель | "HACH Company", США |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серии HACH 5500 sc предназначены для измерений массовых концентраций кремния в пересчете на SiO2, фосфат-ионов, монохлорамина и ионов аммония в воде.
Принцип действия анализаторов основан на образовании окрашенного комплекса измеряемого компонента при добавлении буферного раствора и индикаторного реагента, и последующего измерения интенсивности окрашивания с помощью фотометрического датчика. Определение монохлорамина и аммония проходит параллельно в двух колориметрических ячейках, в одну из которых (для измерения общего аммония) добавляется гипохлорит натрия, в результате реакции с ним весь аммоний превращается в монохлорамин. В результате в обеих ячейках измеряется содержания монохлорамина, а по разности между показаниями рассчитывается содержание свободного аммония.

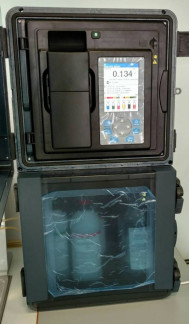

Конструктивно анализатор состоит из двух отсеков. В нижнем отсеке размещены система подачи образцов и реагентов, емкости с реагентами. В верхнем расположены электронный модуль с дисплеем, предназначенный для управления всей системой. Результат измерения отображается на верхней части основного экрана, нижняя часть отображает вспомогательную информацию (данные о калибровке, количество реагентов и пр.). К нижнему отсеку с реагентами подключаются дренажные и пробоотборные системы.
Анализаторы выпускаются в трех модификациях Hach 5500 sc AMC, Hach 5500 sc Silica, Hach 5500 sc Phosphate, которые различаются целевым компонентом (см. табл. 2) и набором реагентов.
Анализаторы серии HACH 5500 sc имеют встроенное программное обеспечение «Hach», специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму. Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Программное обеспечение запускается в автоматическом режиме после включения анализатора. Просмотр версии ПО доступен в разделе Menu ->Setup System->Instrument Information.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение | ||
| Hach 5500 sc AMC | Hach 5500 sc Silica | Hach 5500 sc Phosphate | |
| Идентификационное наименование ПО | Hach 5500 | Hach 5500 | Hach 5500 |
| Номер версии (идентификационный номер) ПО | 1.х | 1.х | 1.х |
| Цифровой идентификатор ПО | - | - | - |
| Другие идентификационные данные (если имеются) | - | - | - |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристик | Значение характеристики для модификаций | ||
| Hach 5500 sc AMC | Hach 5500 sc Silica | Hach 5500 sc Phosphate | |
| Диапазон измерений массовой концентрацией кремния в пересчете на SiO2, мкг/дм3 | - | от 10 до 5000 | - |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрацией кремния в пересчете на SiO2 в диапазоне от 10 до 100 мкг/дм включ., мкг/дм | - | ±5 | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрацией кремния в пересчете на SiO2 в диапазоне св.100 до 5000 мкг/дм3, % | - | ±5 | - |
| Диапазон измерений массовой концентрации фосфат-ионов, мкг/дм3 | - | - | от 4 до 50000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации фосфат-ионов, % | - | - | ±5 |
| Диапазон измерений массовой концентрации ионов аммония, мкг/дм3 | от 10 до 2000 | - | - |
| Пределы допускаемой погрешности измерений массовой концентрации ионов аммония при температуре от +5 до+ 40 °С - от 10 до 200 мкг/дм включ., (абсолютная) мкг/дм3: - св. 200 до 2000 мкг/дм , (относительная), %: | ±10 ±5 | ||
| Пределы допускаемой погрешности измерений массовой концентрации ионов аммония при температуре св. +40 до +50 °С - от 10 до 200 мкг/дм включ. (абсолютная) мкг/дм3: - св. 200 до 2000 мкг/дм , (относительная) %: | ±20 ±10 | ||
| Наименование характеристик | Значение характеристики для модификаций | ||
| Hach 5500 sc AMC | Hach 5500 sc Silica | Hach 5500 sc Phosphate | |
| Диапазон измерений массовой концентрации монохлораминов (по хлору), мкг/дм | от 50 до 10000 | - | - |
| Пределы допускаемой погрешности измерений массовой концентрации монохлорамина (по хлору) при температуре от +5 до +40 °C - от 50 до 1000 мкг/дм включ. (абсолютная) мкг/дм3: - св. 1000 до 10000 мкг/дм , (относительная) %: | ±50 ±5 | ||
| Пределы допускаемой погрешности измерений массовой концентрации монохлорамина (по хлору) при температуре св. +40 до +50 °C - от 50 до 1000 мкг/дм3 включ. (абсолютная) мкг/дм3: - св. 1000 до 10000 мкг/дм , (относительная) %: | ±100 ±10 | ||
| Характеристики источника питания: напряжение, В частота, Гц | от 100 до 240 50/60 | ||
| Потребляемая мощность, В • А, не более | 1200 | ||
| Выходной сигнал, мА | от 0 до 20 или от 4 до 20 | ||
| Г абаритные размеры: - длина, мм, не более - ширина, мм, не более - высота, мм, не более | 452 360 804 | ||
| Масса, кг, (без реагентов) | 20,5 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха, % - атмосферное давление, кПа | от +5 до +45 до 95 без конденсации от 84 до 106,7 | ||
наносится на анализаторы в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.
1. Анализатор
1 шт. 1 шт. 1 шт. 1 шт.
2. Набор реагентов*
3. Руководство по эксплуатации
4. Методика поверки МП 209-21-2016 * - состав набора зависит от модели анализатора.
осуществляется по документу МП 209-21-2016 «Анализаторы серии HACH 5500 sc Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 22 июля 2016 г.
Основные средства поверки:
- стандартные образцы массовой концентрации кремния в растворе силиката натрия ГСО 8934-2008
- стандартные образцы состава раствора фосфат-ионов ГСО 7260-96
- стандартные образцы состава водных растворов ионов аммония ГСО 7015-93+7017-93. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде голографической наклейки рекомендуется наносить на свидетельство о поверке, допускается нанесение на анализатор над дисплеем, как указано на рисунке 1.
приведены в эксплуатационных документах.
Техническая документация фирмы «HACH Company», США
