| Номер в госреестре | 66584-17 |
| Наименование СИ | Преобразователь вязкости поточный |
| Обозначение типа СИ | ПВ-25-6,3.У1-Вн |
| Изготовитель | ООО "Пьезоэлектрик", г.Ростов-на-Дону |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь вязкости поточный ПВ-25-6,3.У1-Вн (далее - преобразователь вязкости) предназначен для непрерывного измерения динамической вязкости и плотности нефти и нефтепродуктов, перекачиваемых по трубопроводам.
Принцип действия преобразователя вязкости - вибрационный. Чувствительный элемент преобразователя вязкости выполнен в виде камертонной вилки. Резонансные колебания чувствительного элемента поддерживаются при помощи двух пьезоэлементов (для возбуждения колебаний и съема сигнала), управляемых блоком электроники. Добротность чувствительного элемента пропорциональна динамической вязкости, а частота колебаний - плотности измеряемой среды.
Конструктивно преобразователь вязкости состоит из чувствительного элемента и блока электроники, соединенных между собой металлическим стержнем. Стержень имеет металлический фланец для монтажа чувствительного элемента в трубопровод.
Преобразователь вязкости предназначен для установки на трубопроводы с внутренним диаметром не менее 100 мм и скоростью потока до 0,5 м/с для жидких сред. При больших диаметрах трубопровода и/или скоростях потока преобразователь устанавливается в байпас (ответвителях) диаметром 100 мм с вентилями для регулировки максимальной скорости потока жидкости. Индивидуальные калибровочные характеристики преобразователя определяются на заводе-изготовителе.
Передача измерительной информации от блока электроники на внешние устройства обработки информации осуществляется по средством унифицированного токового сигнала канала измерений вязкости от 4 до 20 мА (диапазон динамической вязкости от 0 до 200 мПа-с соответственно) и частотного сигнала канала измерений плотности в диапазоне от 200 до 1200 Гц.
Общий вид преобразователя вязкости представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Ж
т
к

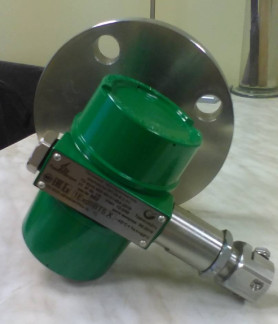

Рисунок 1 - Общий вид преобразователя ПВ-25-6,3.У1-Вн
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений динамической вязкости, мПас | от 1,5 до 200 включ. |
| Пределы допускаемой абсолютной погрешности измерений динамической вязкости, мПас в диапазоне измерений от 1,5 до 100 включ. в диапазоне измерений св. 100 до 200 | ±1,0 ±2,0 |
| Диапазон измерений плотности, кг/м3 | от 650 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока, В | от 12,0 до 26,4 |
| Потребляемая мощность, В-А, не более | 1,2 |
| Г абаритные размеры, высота х диаметр фланца, мм, не более | 184x160 |
| Масса, кг, не более | 5,6 |
| Наименование характеристики | Значение характеристики |
| Выходные сигналы: | |
| аналоговый, мА | от 4 до 20 |
| частотный, Гц | от 200 до 1200 |
| У словия эксплуатации | |
| Измеряемая среда | Нефть и нефтепродукты |
| Диапазон температуры рабочей среды, °С | от -10 до +40 |
| Максимальное давление рабочей среды, МПа | 6,3 |
| Диапазон температуры окружающего воздуха, °С | от -45 до +60 |
| Относительная влажность воздуха, % | до 95 (без конденсации) |
| Средняя наработка на метрологический отказ, ч Средний срок службы, лет | 40 000 10 |
| Маркировка взрывозащиты | 1ExdIIBT5 X |
наносят на титульный лист эксплуатационной документации и на корпус блока электроники в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь вязкости поточный ПВ-25-6,3.У1-Вн | 1 шт. | |
| Руководство по эксплуатации «Поточный преобразователь вязкости ПВ-25-6,3.У1-Вн» | РЭ 4215-806-24172160-2016 | 1 экз. |
| Паспорт «Поточный преобразователь вязкости ПВ-25-6,3.У1-Вн» | ПС 4215-806-21472160-2016 | 1 экз. |
| Методика поверки | МП 2302-93-2016 | 1 экз. |
осуществляется по документу МП 2302-93-2016 «Преобразователь вязкости поточный ПВ-25-6,3.У1-Вн. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 08 ноября 2016 года.
Основные средства поверки:
- вискозиметры стеклянные капиллярные с погрешностью ±0,35 % при температуре от +15 до +100 °С или установки автоматические для измерения кинематической вязкости с погрешностью в пределах ±0,4 %;
- секундомеры электронные типа СТЦ-2 (регистрационный № 65349-16), с погрешностью 0,001 с;
- измеритель плотности DA-640, (регистрационный № 44575-10);
- Термометр цифровой малогабаритный ТЦМ 9410 (регистрационный № 32156-06) с абсолютной погрешностью не более ±0,03 °С в диапазоне измерения температур от 0 до +50 °С;
- многофункциональный калибратор TRX-IIR (регистрационный № 42789-09), в режиме измерения силы постоянного тока от 0 до 52 мА, погрешность ±(0,01 % от показаний + 0,01 % от диапазона);
- установка пикнометрическая «H&D Fitzderald Ltd», (регистрационный № 37320-08), рабочий эталон единицы плотности 1-го разряда.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности;
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей;
Технические условия ТУ 4215-806-24172160-2016.
