Номер в госреестре | 66586-17 |
Наименование СИ | Комплекс антенный измерительный |
Обозначение типа СИ | Самара |
Изготовитель | АО "Ракетно-космический центр "Прогресс", г.Самара |
Год регистрации | 2017 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплекс антенный измерительный «Самара» (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн в диапазоне частот от 0,5 до 10 ГГц.
Принцип действия комплекса основан на измерении коэффициента передачи между антеннами, размещенными в соответствии с условием «дальней зоны», при различной ориентации испытываемой антенны.
Конструктивно комплекс состоит из безэховой экранированной камеры (БЭК), векторного анализатора электрических цепей (ВАЦ), опорно-поворотного устройства с контроллером (ОПУ), комплекта вспомогательных антенн с треногами, комплекта кабелей и СВЧ кабельных сборок, комплекта устройств управления и обработки (рабочее место оператора).
БЭК представляет собой экранированное сооружение облицованное изнутри радиопоглощающим материалом и предназначенное для обеспечения при измерениях условия распространения электромагнитного поля эквивалентного свободному пространству. Качество БЭК характеризуется коэффициентом безэховости, определяемым для заданного типа вспомогательной антенны и пространственной конфигурации антенн внутри БЭК.
ВАЦ N5222A (с опциями 010, 020, 080, 217) предназначен для измерений коэффициентов передачи при подключении к его портам антенн при помощи кабельных сборок.
ОПУ DAMS 6250 в комплекте с контроллером предназначено для позиционирования испытываемых антенн в автоматизированном режиме. ОПУ устанавливается на специальный штатив с повышенной грузоподъемностью.
Вспомогательные антенны CBL 6143А (диапазон частот от 0,5 до 3 ГГц) и BHA 9118 (диапазон частот от 1 до 10 ГГц) предназначены для облучения испытываемой антенны электромагнитным полем.
Комплект кабелей и СВЧ кабельных сборок обеспечивает цифровые и аналоговые связи между элементами комплекса.
Комплект устройств управления и обработки представляет собой ПК со специализированным программным обеспечением (ПО), посредством которого осуществляется автоматизированное управление элементами комплекса, сбор, обработка, хранение и вывод результатов измерений.
Комплекс обеспечивает измерение:
коэффициентов усиления (КУ) антенн методом замещения;
амплитудных диаграмм направленности (ДН) антенн;
поляризационных характеристик антенн.

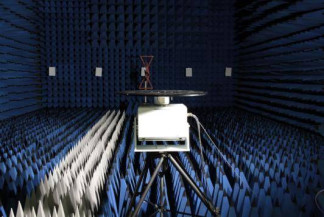

Общий вид элементов комплекса и места нанесения знаков утверждения типа, поверки и защиты от несанкционированного доступа в виде пломбировки корпуса ВАЦ N5222A приведен на рисунках 1-7.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «Antenna Measurement Studio».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | «Antenna Measurement Studio» |
Номер версии ПО (идентификационный номер) | 5.8 |
Цифровой идентификатор ПО | A7345EDDDA10873A0 CEECC256F7E90EB |
Другие идентификационные данные, если имеются | Алгоритм вычисления цифрового идентификатора ПО - MD5 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение характеристики |
Диапазон рабочих частот, ГГц | от 0,5 до 10 включ. |
Динамический диапазон1^ дБ, не менее | 0,26/2 - 6,6/ + 60 |
Наименование характеристики | Значение характеристики |
Пределы допускаемой инструментальной погрешности измерений уровней амплитудных ДН, дБ, на уровне: при отношении сигнал/шум в максимуме ДН не менее +20 дБ -3 дБ | ±1,3 |
-6 дБ | ±1,7 |
-10 дБ | ±2,5 |
-15 дБ | ±4,0 |
при отношении сигнал/шум в максимуме ДН не менее +25 дБ -3 дБ | ±0,8 |
-6 дБ | ±1,1 |
-10 дБ | ±1,6 |
-15 дБ | ±2,5 |
-20 дБ | ±4,0 |
при отношении сигнал/шум в максимуме ДН не менее +30 дБ -3 дБ | ±0,5 |
-6 дБ | ±0,7 |
-10 дБ | ±1,0 |
-15 дБ | ±1,6 |
-20 дБ | ±2,5 |
-25 дБ | ±4,0 |
при отношении сигнал/шум в максимуме ДН не менее +35 дБ -3 дБ | ±0,3 |
-6 дБ | ±0,4 |
-10 дБ | ±0,6 |
-15 дБ | ±1,0 |
- 20 дБ | ±1,6 |
-25 дБ | ±2,5 |
-30 дБ | ±4,0 |
при отношении сигнал/шум в максимуме ДН не менее +40 дБ -3 дБ | ±0,2 |
-6 дБ | ±0,3 |
-10 дБ | ±0,4 |
-15 дБ | ±0,6 |
-20 дБ | ±1,0 |
-25 дБ | ±1,6 |
-30 дБ | ±2,5 |
-35 дБ | ±4,0 |
при отношении сигнал/шум в максимуме ДН не менее +45 дБ -3 дБ | ±0,2 |
- 6 дБ | ±0,2 |
-10 дБ | ±0,3 |
-15 дБ | ±0,4 |
-20 дБ | ±0,6 |
-25 дБ | ±1,0 |
-30 дБ | ±1,6 |
-35 дБ | ±2,5 |
-40 дБ | ±4,0 |
при отношении сигнал/шум в максимуме ДН не менее +50 дБ -3 дБ | ±0,15 |
-6 дБ | ±0,2 |
Наименование характеристики | Значение характеристики |
-10 дБ | ±0,2 |
-15 дБ | ±0,3 |
-20 дБ | ±0,4 |
-25 дБ | ±0,6 |
-30 дБ | ±1,0 |
-35 дБ | ±1,6 |
-40 дБ | ±2,5 |
-45 дБ | ±4,0 |
при отношении сигнал/шум в максимуме ДН не менее +55 дБ -3 дБ | ±0,1 |
-6 дБ | ±0,15 |
-10 дБ | ±0,2 |
-15 дБ | ±0,2 |
-20 дБ | ±0,3 |
-25 дБ | ±0,4 |
-30 дБ | ±0,6 |
-35 дБ | ±1,0 |
-40 дБ | ±1,6 |
- 45 дБ | ±2,5 |
при отношении сигнал/шум в максимуме ДН не менее + 60 дБ -3 дБ | ±0,1 |
- 6 дБ | ±0,1 |
-10 дБ | ±0,15 |
-15 дБ | ±0,2 |
-20 дБ | ±0,2 |
-25 дБ | ±0,3 |
-30 дБ | ±0,4 |
-35 дБ | ±0,6 |
-40 дБ | ±1,0 |
-45 дБ | ±1,6 |
Коэффициент безэховости2), дБ, не более | -15 |
Пределы допускаемой относительной погрешности измерений КУ методом замещения3) при погрешности КУ эталонной антенны, дБ: при коэффициенте безэховости в рабочей зоне не более -15 дБ ±0,5 дБ | ±1,8 |
±0,8 дБ | ±1,9 |
±1,0 дБ | ±2,0 |
при коэффициенте безэховости в рабочей зоне не более -20 дБ ±0,5 дБ | ±1,2 |
±0,8 дБ | ±1,4 |
±1,0 дБ | ±1,5 |
при коэффициенте безэховости в рабочей зоне не более -25 дБ ±0,5 дБ | ±1,0 |
±0,8 дБ | ±1,2 |
±1,0 дБ | ±1,4 |
при коэффициенте безэховости в рабочей зоне не более -30 дБ ±0,5 дБ | ±0,9 |
±0,8 дБ | ±1,1 |
±1,0 дБ | ±1,3 |
Наименование характеристики | Значение характеристики |
Пределы допускаемой относительной погрешности измерений уровней амплитудных ДН на уровне4), дБ: при коэффициенте безэховости в рабочей зоне -20 дБ -3 дБ | ±1,5 |
-6 дБ | ±2,0 |
-10 дБ | ±2,9 |
-15 дБ | ±4,5 |
при коэффициенте безэховости в рабочей зоне -25 дБ -3 дБ | ±0,9 |
-6 дБ | ±1,3 |
-10 дБ | ±1,8 |
-15 дБ | ±2,9 |
-20 дБ | ±4,5 |
при коэффициенте безэховости в рабочей зоне -30 дБ -3 дБ | ±0,6 |
-6 дБ | ±0,8 |
-10 дБ | ±1,2 |
-15 дБ | ±1,9 |
- 20 дБ | ±3,0 |
-25 дБ | ±4,6 |
при коэффициенте безэховости в рабочей зоне -35 дБ -3 дБ | ±0,3 |
- 6 дБ | ±0,6 |
-10 дБ | ±0,8 |
-15 дБ | ±1,3 |
-20 дБ | ±1,9 |
-25 дБ | ±3,0 |
-30 дБ | ±4,6 |
при коэффициенте безэховости в рабочей зоне -40 дБ -3 дБ | ±0,2 |
- 6 дБ | ±0,4 |
-10 дБ | ±0,6 |
-15 дБ | ±0,9 |
-20 дБ | ±1,3 |
-25 дБ | ±2,0 |
-30 дБ | ±3,1 |
-35 дБ | ±4,7 |
при коэффициенте безэховости в рабочей зоне -45 дБ -3 дБ | ±0,2 |
-6 дБ | ±0,3 |
-10 дБ | ±0,4 |
-15 дБ | ±0,7 |
-20 дБ | ±1,0 |
- 25 дБ | ±1,4 |
-30 дБ | ±2,1 |
-35 дБ | ±3,2 |
-40 дБ | ±4,9 |
Наименование характеристики | Значение характеристики |
при коэффициенте безэховости в рабочей зоне -50 дБ -3 дБ | ±0,15 |
-6 дБ | ±0,2 |
-10 дБ | ±0,3 |
-15 дБ | ±0,5 |
- 20 дБ | ±0,7 |
-25 дБ | ±1,0 |
- 30 дБ | ±1,5 |
- 35 дБ | ±2,3 |
- 40 дБ | ±3,4 |
-45 дБ | ±5,0 |
Относительный уровень кроссполяризационной составляющей вспомогательных антенн, дБ, не более | -20 |
Диапазон изменений угла поворота ОПУ в азимутальной плоскости | ±180° |
Диапазон изменений угла поворота ОПУ по элевации | ±90° |
Пределы допускаемой абсолютной погрешности установки углового положения ОПУ | ±0,05° |
где f - частота, ГГц |
Таблица 3 - Основные технические характеристики
Потребляемая мощность, В А, не более | 2000 |
Габаритные размеры (длина х ширина х высота), мм, не более: - БЭК | 12500x8500x8500 |
- ВАЦ | 580x460x280 |
- ОПУ | 510x320x460 |
- антенна CBL 6143 А | 1525x980x410 |
- антенна BHA 9118 | 240x147x247 |
Масса, кг, не более: | |
- ВАЦ | 27 |
- ОПУ | 20 |
- антенна CBL 6143А | 4,2 |
- антенна BHA 9118 | 1,9 |
Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С | от +10 до +30 |
- относительная влажность воздуха при температуре +20 °С, %, не более | 80 |
1) - при мощности источника 12 дБм, полосе фильтра промежуточной частоты 100 Гц, коэффициенте усиления испытываемой антенны 0 дБ;
2) - коэффициент безэховости в диапазоне частот для заданных типов вспомогательных антенн и их пространственного положения определяется по результатам поверки;
3) - при КСВН антенн не более 1,5, отношении сигнал/шум более 30 дБ, выполнении условия «дальней зоны»;
4) - для отношения сигнал/шум в максимуме ДН не менее 60 дБ.
наносится на ОПУ DAMS 6250 в виде наклейки и на титульный лист эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
Наименование оборудования | Обозначение | Количество |
Безэховая экранированная камера | 1 шт. | |
Измерительная антенна | Teseq BHA 9118 | 1 шт. |
Измерительная антенна | Teseq CBL 6143A | 1 шт. |
Опорное устройство | Teseq BTP6020А-1370 | 2 шт. |
Адаптер держателя антенны | Teseq CHA9435 | 2 шт. |
Позиционер | DIAMOND DAMS 6250 | 1 шт. |
У стройство вращения по углу элевации | DAMS FSM-10 | 1 шт. |
Векторный анализатор цепей | Ю222А (с опциями 010, 020, 080, 217) | 1 шт. |
Компьютер настольный персональный | 1 к-т | |
Специализированное программное обеспечение | «Antenna Measurement Studio» | 1 диск |
Комплект эксплуатационной документации | 1 к-т | |
Методика поверки | 1 кн. |
осуществляется по документу МП 66586-17 «Инструкция. Комплекс антенный измерительный «Самара». Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 27 мая 2016 года.
Основные средства поверки:
- аттенюатор Agilent 8494B (рег. № 37205-08);
- аттенюатор Agilent 8496B (рег. № 37204-08);
- анализатор цепей векторный N5222A (рег. № 53568-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на ОПУ DAMS 6250 в виде наклейки или в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу антенному измерительному «Самара»
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
