| Номер в госреестре | 66592-17 |
| Наименование СИ | Анализаторы растворенных газов в трансформаторном масле |
| Обозначение типа СИ | TRANSFIX DGA 500 |
| Изготовитель | "GE Grid Solutions (UK) Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы растворенных газов в трансформаторном масле TRANSFIX DGA 500 (далее - анализаторы) предназначены для непрерывного контроля содержания растворенных газов (Н2, СН4, С2Н4, С2Н2, и СО) - продуктов разложения трансформаторного масла в высоковольтном маслонаполненном электрооборудовании.
Принцип действия анализатора растворенных газов в трансформаторном масле TRANSFIX DGA 500 основан на том, что растворенные газы извлекаются из масла в газовую фазу методом установления равновесия в термостатируемом герметично замкнутом объеме с последующим анализом равновесной газовой фазы.
Содержание СН4, С2Н4, С2Н2, и СО определяют методом оптоакустической инфракрасной спектроскопии. Принцип измерений основан на поглощении определяемыми газами инфракрасного излучения (ИК) с длинами волн, характерными для каждого определяемого вещества. Излучение от источника ИК излучения проходит последовательно через систему оптических фильтров и прерыватель, перекрывающий поток излучения со звуковой частотой. В результате в пробе газа генерируются акустические колебания, интенсивность которых зависит от содержания в пробе определяемых веществ. Получаемый спектр зависимости интенсивности звуковых колебаний от длины волны излучения фиксируют с помощью встроенного микрофона и затем обрабатывают численными методами с помощью ПО.
Содержание Н2 определяют с помощью электрохимического датчика, принцип действия которого основан на изменении проводимости чувствительного элемента датчика (SnO2) в зависимости от содержания водорода в измеряемой среде.
Результаты измерений объемной доли газов в равновесной газовой фазе могут быть представлены в пересчете на объемную долю растворенных газов в пробе трансформаторного масла (без оценивания погрешности) с последующей интерпретацией типа развивающегося дефекта в высоковольтном маслонаполненном электрооборудовании (трансформаторах, выключателях и т.п.).
Анализаторы растворенных газов в трансформаторном масле TRANSFIX DGA 500 представляют собой стационарные автоматические приборы циклического действия, выполненные в едином корпусе, внутри которого, в термостатируемом отсеке, установлены узел разделения пробы, измерительная оптоакустическая (ИК) ячейка с встроенным электрохимическим (полупроводниковым) датчиком, индикатор влаги, и устройство для поддержания постоянной температуры с двумя термодатчиками. Внутри корпуса также находится встроенный процессор с установленным программным обеспечением и дисплей с сенсорным экраном.
Фотографии внешнего вида анализаторов растворенных газов в трансформаторном масле представлены на рис.1. Пломбирование анализаторов растворенных газов в трансформаторном масле TRANSFIX DGA 500 не предусмотрено.
TRANSFIX « DGA 500 Q
Transformer д Gas Analyser ф о

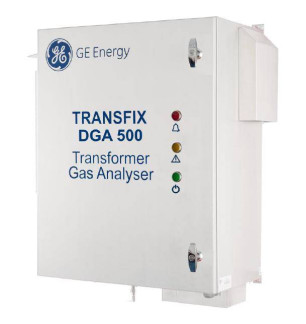

Рисунок 1 - Общий вид анализаторов растворенных газов в трансформаторном масле
TRANSFIX DGA 500
Интерпретация типа развивающегося дефекта в анализаторах производится по методу пяти ключевых газов.
Анализаторы растворенных газов в трансформаторном масле TRANSFIX DGA 500 имеют по шесть настраиваемых пользователем реле аварийной сигнализации со светодиодной индикацией на передней панели (для каждого масляного контура).
В анализаторах предусмотрены следующие каналы обмена данными:
- через локальный порт USB и Ethernet;
- через интерфейсы RS232, RS485, оптоволоконные линии связи, PSTN и модемы сотовых сетей GSM/GPRS;
- с помощью протоколов обмена данными MODBUS, MODBUS/TCP, DNP3.0, IEC 61850.
Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TRANSFIX DGA 500 |
| Номер версии (идентификационный номер) ПО | Недоступен |
| Цифровой идентификатор ПО | Недоступен |
| Другие идентификационные признаки, если имеются | Серийный номер |
Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли компонентов в газовой фазе, млн-1: | |
| ацетилен (С2Н2) | от 0 до 5000 |
| метан (СН4) | от 0 до 10000 |
| этилен (С2Н4) | от 0 до 10000 |
| оксид углерода (СО) | от 0 до 5000 |
| водород (Н2) | от 0 до 1000 |
| Пределы допускаемой погрешности объемной доли компонентов в газовой фазе, % - приведенной к верхней границе диапазона: СН4, С2Н2, С2Н4, СО в диапазоне от 0 до 100 млн-1 включ. Н2, в диапазоне от 0 до 100 млн-1 включ. | |
| ±15 | |
| ±20 | |
| - относительной: | |
| СН4, в диапазоне св. 100 до 10000 млн-1 включ. | ±15 |
| С2Н2, в диапазоне св. 100 до 5000 млн-1 включ. | ±15 |
| С2Н4 , в диапазоне св. 100 до 10000 млн-1 включ. | ±15 |
| СО, в диапазоне св. 100 до 5000 млн-1 включ. | ±15 |
| Н2, в диапазоне св. 100 до 10000 млн-1 включ. | ±20 |
| Диапазон показаний объемной доли газов, растворенных в трансформаторном масле ), млн-1: | |
| Н2 | от 0 до 1240 |
| СО | от 0 до 3100 |
| С2Н2 | от 0 до 7150 |
| СН4 | от 0 до 9400 |
| С2Н4 | от 0 до 19700 |
:)
; - в пересчете на масло марки VOLTESSO 35 (по методу С стандарта ASTM D 3612-02)
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 800 |
| Электрическое питание | |
| - напряжение переменного тока, В | 115/230 |
| - частота переменного тока, Гц | 50/60 |
| Г абаритные размеры, мм, не более | |
| - высота | 760 |
| - ширина | 560 |
| - глубина | 352 |
| Масса, кг, не более | 72 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +55 |
| - атмосферное давление, кПа, не более | 105 кПа |
| - относительная влажность, % | от 10 до 95 |
| (без конденсации) | |
| Температура пробы масла, °C | от -20 до +120 |
наносится на анализатор в виде наклейки на переднюю панель анализатора и на титульный лист руководства по эксплуатации типографским способом.
Анализатор растворенных газов в трансформаторном масле TRANSFIX DGA 500. Руководство по эксплуатации.
Методика поверки МП 205-19-2016.
осуществляется по документу МП 205-19-2016 «Анализаторы растворенных газов в трансформаторном масле TRANSFIX DGA 500. Методика поверки», утвержденному ФГУП «ВНИИМС»
12 декабря 2016 г.
Основные средства поверки:
Стандартные образцы состава газовых смесей - эталоны 2 разряда № 10541-2014:
- Н2, СН4, С2Н4, С2Н2, и СО в воздухе;
- СН4, С2Н4, С2Н2, и СО в азоте;
- Н2 в воздухе.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах». Техническая документация фирмы-изготовителя.
