| Номер в госреестре | 66593-17 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | СЕАН-П |
| Изготовитель | Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология» (ООО «БАП «Хромдет-Экология»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы СЕАН-П предназначены для непрерывных автоматических измерений массовой концентрации аммиака, хлора, оксида углерода, диоксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, объемной доли кислорода, диоксида углерода, горючих газов в воздухе рабочей зоны и сигнализации о достижении содержания определяемых компонентов установленных порогов.
Принцип измерений газоанализаторов СЕАН-П основан, в зависимости от применяемых сенсоров (детекторов):
- термокаталитические (ТКД) - на каталитическом окислении на поверхности чувствительного элемента датчика с нанесенным катализатором горючих веществ в присутствии кислорода воздуха с выделением тепла, вследствие чего изменяется сопротивление измерительной ячейки пропорционально содержанию определяемого вещества (измерение содержания горючих газов (углеводородов) в пересчете на метан, пропан, бутан или гексан).
- инфракрасные (ИКД) - на поглощении инфракрасного излучения (ИК) анализируемой средой в характерной для определяемого компонента области спектра (измерение содержания диоксида углерода и горючих газов (углеводородов) в пересчете на метан, пропан, бутан или гексан).
- электрохимические (ЭХД) - на изменении электрических свойств измерительной ячейки в присутствии определяемого компонента вследствие протекания электрохимической реакции (измерение содержания в воздухе аммиака, хлора, оксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, или кислорода).

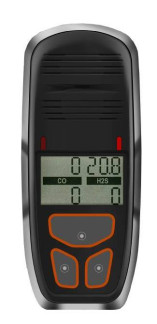

Газоанализаторы СЕАН-П являются носимыми (индивидуальными) автоматическими приборами непрерывного действия, выполненными в едином корпусе. Общий вид газоанализаторов СЕАН-П и схема пломбирования корпуса приведены на рис. 1.
Газоанализатор СЕАН-П состоит из корпуса, в котором установлены один или несколько детекторов, микропроцессор, устройство сигнализации и блок аккумуляторов. Корпус газоанализатора выполнен из поликарбоната, покрытого антистатической краской, для исключения возможность воспламенения от электростатического заряда, и состоит из лицевой панели и задней крышки. На лицевой панели расположен жидкокристаллический индикатор, кнопки для управления прибором и два светодиода сигнализации. На задней стенке установлен зажим для крепления газоанализатора.
Метод отбора проб воздуха - диффузионный (воздух поступает к датчику через отверстие на передней панели корпуса газоанализатора) или принудительный (с помощью внешнего побудителя расхода).
Рисунок 1 - Общий вид и схема пломбирования газоанализаторов СЕАН-П
Газоанализаторы СЕАН-П выпускаются в следующих модификациях (таблица 1), которые отличаются количеством установленных датчиков.
Таблица 1
| Модификация | Количество измерительных каналов (датчиков) | Примечания |
| СЕАН-П 1 | 1 | - |
| СЕАН-П2 | 2 | - |
| СЕАН-П3 | 3 | Датчики устанавливаются в любом сочетании за исключением того, что общее число датчиков ИКД и ТКД не должно быть больше двух |
| СЕАН-П4 | 4 | |
| СЕАН-П5 | 5 |
Газоанализаторы выполняют следующие функции:
- измерение массовой концентрации или объемной доли компонента;
- индикацию текущих значений массовой концентрации или объемной доли
3 1
в цифровом виде в единицах массовой концентрации, мг/м или объемной доли, млн , % или % НКПР (единицы измерения переключающиеся);
- световую, звуковую и вибросигнализацию при превышении установленных порогов срабатывания для датчиков токсичных или горючих компонентов, или при выходе за установленные пороги для датчиков кислорода (два настраиваемых порога);
- хранение в памяти результатов измерений;
- диагностику состояния газоанализатора и его отдельных узлов;
- связь с компьютером через мини USB порт.
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | СЕАН-П |
| Номер версии (идентификационный номер ПО) | Не ниже 1.2 |
| Цифровой идентификатор ПО | - |
| Внешнее ПО (на диске) (опция) | |
| Идентификационное наименование ПО | SEAN |
| Номер версии (идентификационный номер ПО) | Не ниже 1.21 |
| Цифровой идентификатор ПО | - |
Г азоанализаторы СЕАН-П имеют встроенное программное обеспечение, разработанное предприятием-изготовителем.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран наименования и версии программного обеспечения.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты встроенного ПО «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Внешнее ПО является вспомогательным, и предназначено для визуализации и хранения измерительной информации. Уровень защиты внешнего ПО «средний» (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароля доступа).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 3 - Электрохимические детекторы токсичных газов
| Определяемый компонент | Диапазон показаний, массовой концентра ции, мг/м3 | Диапазон измерений 2), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Единица наименьшего разряда | |
| приведенной 1) | относительной | ||||
| Оксид углерода (CO) | От 0 до 400 | От 0 до 20 включ. Св. 20 до 200 включ. | ±20 | ±20 | 1 мг/м3 |
| Аммиак (NH3) | От 0 до 70 | От 0 до 20 включ. Св. 20 до 70 включ. | ±20 | ±20 | 1 мг/м3 |
| Сероводород (H2S) | От 0 до 60 | От 0 до 3,0 включ. Св. 3,0 до 30 включ. | ±20 | ±20 | 0,1 мг/м3 |
| Определяемый компонент | Диапазон показаний, массовой концентра ции, мг/м3 | Диапазон измерений 2), массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Единица наименьшего разряда | |
| приведенной 1) | относительной | ||||
| Диоксид серы (SO2) | От 0 до 50 | От 0 до 10 включ. Св. 10 до 25 включ. | ±20 | ±20 | 0,1 мг/м3 |
| Хлор (С12) | От 0 до 20 | От 0 до 1,0 включ. св. 1,0 до 25 включ. | ±20 | ±20 | 0,1 мг/м3 |
| Диоксид азота ( NO2) | От 0 до 20 | От 0 до 2,0 включ. Св. 2,0 до 10 включ. | ±20 | ±20 | 0,1 мг/м3 |
| Оксид азота (NO) | От 0 до 60 | От 0 до 3,0 включ. Св. 3,0 до 30 включ. | ±20 | ±20 | 0,1 мг/м3 |
| Примечания: 1) погрешность приведена к верхнему значению диапазона измерений 2) Значения массовой концентрации приведены для условий 101,3 кПа, +20 оС | |||||
Таблица 4 - Электрохимические детекторы кислорода
| Определяемый компонент | Диапазон показаний, об. доля, % | Диапазон измерений, об.доля, % | Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % | Единица наименьшего разряда |
| Кислород (O2) | От 0 до 30,0 | От 0 до 30,0 | ±3,5 | 0,1 |
Таблица 5 - Инфракрасные и термокаталитические детекторы горючих газов и диоксида углерода_
| Тип детектора | Опреде ляемый компонент | Диапазон показаний | Диапазон измерений содержания компонента | Пределы допускаемой основной погрешности, % | Единица наимень шего разряда | |
| приведенной 1) | относитель ной | |||||
| Д, Д ТИ | Метан (СН4) | От 0 до 2,2 % (об) (от 0 до 50 % НКПР) | От 0 до 2,2 % (об) (от 0 до 50 % НКПР) | ±10 | 0,01 % (об.) 1 % НКПР | |
| ТКД, ИКД | Пропан (С3Н8) | От 0 до 0,85 % (об.) (от 0 до 50 % НКПР) | От 0 до 0,85 % (об.) (от 0 до 50 % НКПР) | ±10 | 0,01 % (об.) 1 % НКПР | |
| ТКД, ИКД | Е '"*о w о | От 0 до 0,70 % (об.) (от 0 до 50 % НКПР) | От 0 до 0,70 % (об.) (от 0 до 50 % НКПР) | ±10 | 0,01 % (об) 1 % НКПР | |
| Тип детектора | Опреде ляемый компонент | Диапазон показаний | Диапазон измерений содержания компонента | Пределы допускаемой основной погрешности, % | Единица наимень шего разряда | |
| приведенной 1) | относитель ной | |||||
| Д, Д ТИ | Гексан (СбН14) | От 0 до 0,50 % (об.) (от 0 до 50 % НКПР) | От 0 до 0,50 % (об.) (от 0 до 50 % НКПР) | ±10 | 0,01 % (об) 1 % НКПР | |
| ТКД, ИКД | Сумма уг-леводоро-дов по метану, пропану, бутану или гексану | от 0 до 50 % НКПР | от 0 до 50 % НКПР | ±10 | 1% НКПР | |
| ИКД | Диоксид углерода (СО2) | От 0 до 3500 мг/м3 | От 0 до 550 мг/м3 включ. Св. 550 до 3500 мг/м3 | ±20 | ±20 | 1 мг/м3 |
| ИКД | Диоксид углерода (СО2) | От 0 до 5,0% (об) | От 0 до 0,5 % (об.) включ. Св. 0,5 до 5,0 % (об.) | ±20 | ±20 | 0,1 % (об) |
Примечание: 1) погрешность приведена к верхнему значению диапазона измерений
Таблица 6 - Пределы допускаемой дополнительной погрешности
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей среды на каждые 10 оС от значения +20 оС в рабочем диапазоне температур, в долях от основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды на каждые 10 % относительно 60 %, в долях от основной погрешности в диапазоне относительной влажности: - от 30 до 95 % | 0,2 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время выхода на режим, мин, не более | 1,0 |
| Время установления выходного сигнала (при достижении 90 % сигнала, Т0,9), с, не более: | 120 |
| Время срабатывания сигнализации, с ,не более: ТКД, ИК | 15 |
| ЭХД, | 30 |
| Электрическое питание - напряжение постоянного тока, В | 3,7 |
| Время работы газоанализаторов от блока аккумуляторов без подзарядки при нормальных условиях, ч, не менее | 10 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - высота - ширина - длина | 50 70 160 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность, % | от -30 до +45 84,0 до 106,7кПа от 30 до 95 (без конденсации) |
| Газоанализаторы относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002 Маркировка взрывозащиты: | 1ExibIIBT4 X или 1ExibdIIBT4 Х |
| Степень защиты корпуса от внешних воздействий | IP65 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Срок службы газоанализаторов (исключая сенсоры), лет, не менее Г арантийный срок службы газоанализаторов, месяцев, не менее | 6 18 |
наносится на газоанализатор методом шелкографии, на титульный лист руководства по эксплуатации - типографским способом.
Комплектность поставки газоанализаторов приведена в таблице 8.
Таблица 8
| Обозначение | Наименование | Кол-во | Примечание |
| ЯРКГ.413410.003- | Г азоанализатор | 1 шт. | |
| ЯРКГ 6 453. 004 | Трубка соединительная | 1 шт. | |
| ЯРКГ 7 375 007 | Г радуировочная насадка | 1 шт. | |
| Зарядное устройство | 1 шт. | ||
| Кабель для связи с компьютером | 1 шт. | Опция | |
| CD с программным обеспечением | 1 шт. | Опция | |
| ЯРКГ.413410.003 ПС | Паспорт | 1 экз. | |
| ЯРКГ.413410.003 РЭ | Руководство по эксплуатации | 1 экз. | |
| ЯРКГ.413410.003МП | Методика поверки | 1 экз. |
осуществляется по документу ЯРКГ.413410.003МП «Газоанализаторы СЕАН-П. Методика поверки», утвержденному ФГУП «ВНИИМС» 08.12.2016 г. и входящему в комплект поставки. Основные средства поверки:
- стандартные образцы состава газовых смесей - эталоны 2-го разряда:
ГСО № 10532-2014 СО в воздухе,
ГСО № 10547-2014 N^ в воздухе,
ГСО № 10538-2014 H2S в воздухе,
ГСО № 10538-2014 SО2 в воздухе,
ГСО № 10547-2014 NO2 в воздухе,
ГСО № 10547-2014 NO в азоте,
ГСО № 10547-2014 Cl2 в воздухе,
ГСО № 10532-2014 СН4 в воздухе,
ГСО № 10532-2014 СО2 в воздухе,
ГСО № 10532-2014 О2 в воздухе,
ГСО № 10544-2014 С3Н8 в воздухе,
ГСО № 10544-2014 н-С4Н10 в воздухе,
ГСО № 10544-2014 С6Н14 в воздухе
- Генератор-разбавитель ГС-2000 - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, рег. № 58834-14 в Федеральном информационном фонде СИ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки вносят в паспорт (при первичной поверке при выпуске из производства) или наносят на свидетельство о поверке (при периодической поверке и первичной поверке после ремонта).
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны. Газоанализаторы СЕАН-П. Технические условия ТУ 4215-030-11269194-15 (ЯРКГ.413410.003 ТУ).
| Зарегистрировано поверок | 6348 |
| Поверителей | 103 |
| Актуальность данных | 17.11.2024 |
