| Номер в госреестре | 66594-17 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | ТШП-Э, ТОП-Э, ТОПН-Э, ТШПР-Э 0,66 кВ |
| Изготовитель | ООО "ЭНРОН ЭНЕРГО", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2022 |
| МПИ (интервал между поверками) | 12 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные ТШП-Э, ТОП-Э, ТОПН-Э, ТШПР-Э 0,66 кВ (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой, в модификации ТШПР-Э используется разъемный кольцевой магнитопровод, заключенный в изолирующий корпус из самозатухающего пластика. В модификациях ТШПР-Э, ТШП-Э в качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов. Модификации ТОП-Э, ТОПН-Э в качестве первичной обмотки имеют встроенную шину.
Трансформаторы тока предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы тока модификации ТШПР-Э с разъемным магнитопроводом применяются для монтажа на работающих сетях. Их конструкция позволяет вести монтаж без отсоединения шин и, при особой необходимости, без отключения напряжения.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
Трансформаторы неремонтопригодны.
Т Х Х Х Х ХХ Х/Х Х УХЛ4
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Класс точности
Номинальный вторичный ток, А
Номинальный первичный ток, А
Вариант исполнения окна.
(размер окна под шину).
Э - изготовитель ООО «ЭНРОН ЭНЕРГО» Особенности конструкции:
Н - с потенциальным выводом,
P - разъемный.
П-в пластмассовом корпусе.
Конструктивный вариант исполнения модификаций:
Ш - шинный,
О - опорный.
Трансформатор тока измерительный Рисунок 1

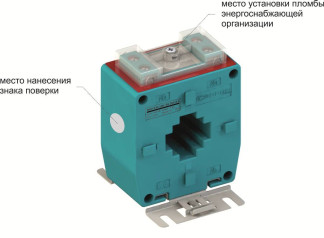

Фотографии трансформаторов тока с указанными местами нанесения знаков поверки представлены на рисунках 2-5.
место установки пломбы энергоснабжающей организации
отсутствует.
Обозначение модификаций и основные метрологические и технические характеристики трансформаторов приведены в таблицах 1, 2 и 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификации трансформато | ров | |
| ТШП-Э | ТОП-Э ТОПН-Э | ТШПР-Э | |
| Номинальное напряжение трансформатора ином, кВ | 0,66 | ||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||
| Номинальная частота напряжения сети ./ном, Гц | 50 | ||
| Номинальный первичный ток трансформатора -Аном? А | 100-5000 | 5-1000 | 100-5000 |
| Номинальный вторичный рабочий ток —2ном? А | 5 | ||
| Номинальная вторичная нагрузка £2ном с коэффициентом мощности cos j2 = 0,8, В-А | 5, 10, 15 | 5, 10 | 2,5-30 |
| Класс точности | 0,2S; 0,2; 0,5S; 0,5 | 0,2; 0,5S; 0,5; 1 | |
| Номинальный коэффициент безопасности вторичной обмотки, ^Бном | 5 | ||
| Испытательное одноминутное напряжение частотой 50 Гц, кВ | 3 | ||
| Наименование характеристики | ТШП-Э | ТОП-Э ТОПН-Э | ТШПР-Э |
| Масса, кг, не более | 2,7 | 0,7 | 4,5 |
| Средняя наработка до отказа, ч, не менее | 300 000 | ||
| Средний срок службы трансформаторов, лет, не менее | 30 | ||
| Рабочие условия применения трансформаторов тока: диапазон температур окружающей о/~' среды, С; максимальная относительная влажность при +25 оС, %, не более; атмосферное давление, кПа | от -45 до +45 98 от 84 до 106,7 | ||
Таблица 3 - Г абаритные размеры
| Наиме нование параме тра | Модификации трансформаторов | |||||||||||
| ТШП-Э | ТОП -Э | ТОП Н-Э | ТШПР-Э | |||||||||
| Модификация | ||||||||||||
| ТШ П- Э30 | ТШ П- Э60 | ТШ П- Э80 | ТШП- Э100 | ТШП- Э120 | ТОП- Э | ТОПН- Э | T Ш ПР3 0 | та ОТ8 0 | та ОТ8 0/2 | та ОТ1 20 | та ОТ1 40 | |
| Габарит ные размеры ВхШхГ, мм | 92 х 75х 49 | 12х 10х 49 | 15х 12х 49 | 148х 144х 49 | 215х 190х 49 | 96х 87х 120 | 96х 87х 120 | 11 х 90х 68 | 15х 11х 68 | 15х 14х 68 | 19х 14х 68 | 24 х 18х 68 |
наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпус трансформатор тока.
Комплектность трансформатора приведена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Трансформатор тока измерительный (одна из модификаций) | - | 1 |
| Держатели для крепления на панель | - | 4 |
| Держатели для крепления на шине (кроме ТОП-Э, ТОПН-Э) | - | 2 |
| Винты для крепления на шине (кроме ТОП-Э, ТОПН-Э): для модификации ТШП-Э; для модификации ТШПР-Э | - | 2 4 |
| Паспорт | 3414-003-01665799-2016 ПС | 1 |
| У паковочная коробка | - | 1 |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
трансформатор тока измерительный лабораторный ТТИ-5000.5 (Регистрационный номер в Федеральном информационном фонде 27007-04);
прибор сравнения КНТ-03 (Регистрационный номер в Федеральном информационном фонде 24719-03);
магазин нагрузок МР3025 (Регистрационный номер в Федеральном информационном фонде 22808-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность трансформатора в виде наклейки и в паспорт или свидетельство о поверке в виде оттиска.
приведены в эксплуатационном документе.
ГОСТ 7746-2001 ГСИ. Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-003-01665799-2016 Трансформаторы тока измерительные ТШП-Э, ТОП-Э, ТОПН-Э, ТШПР-Э 0,66 кВ. Технические условия
| Зарегистрировано поверок | 171 |
| Поверителей | 22 |
| Актуальность данных | 21.11.2024 |
