| Номер в госреестре | 66596-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | SAS-145/3G |
| Изготовитель | "Trench Germany GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

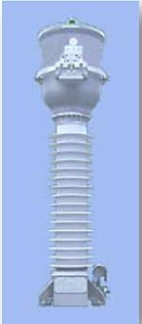

Трансформаторы тока SAS-145/3G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Первичные обмотки выполнены в виде токоведущих стержней, проходящих сквозь тороидальные сердечники с вторичными обмотками. Вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, смонтированного на изоляторе из стеклоэпоксидной трубы с силиконовыми ребрами. Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом под давлением 4,9 бар при плюс 20 °С. Рабочее давление элегаза контролируется монитором плотности, предусмотрен предохранительный клапан с разрывной мембраной. При температурах ниже минус 35 °С применяется смесь элегаза с азотом. Трансформаторы могут иметь от одной до восьми вторичных обмоток - измерительных и (или) защитных. Выводы вторичных обмоток пропущены через металлическую опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет заполнения элегазом.
Рабочее положение трансформаторов в пространстве - вертикально. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
.
’X'
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальное значение силы первичного тока, А | 1000 |
| Номинальное значение силы вторичного тока, А | 1 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2 |
| Номинальные вторичные нагрузки обмоток для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | 20 |
| Номинальный коэффициент безопасности вторичных обмоток | 10 |
| Класс точности вторичных обмоток для защиты | 5P |
| Номинальные вторичные нагрузки обмоток для защиты с коэффициентом мощности cos ф2 = 0,8, В-А | 40 |
| Номинальный коэффициент кратности вторичных обмоток | 20 |
| Средняя наработка на отказ, не менее, ч | 400 000 |
| Средний срок службы, не менее, лет | 35 |
| Габаритные размеры (длинахширинахвысота), не более, мм | 1865x450x450 |
| Масса трансформатора, не более, кг | 300 |
| Климатическое исполнение и категория размещения УЗ по ГОСТ 15150-69, при этом диапазон изменения температуры окружающего воздуха от -5 до +40 °С. | |
наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| Наименование изделия | Количество |
| 1 Трансформатор тока SAS-145/3G Зав. №№ 07/073 448 - 07/073 456, 07/075 575 - 07/075 578, 07/075 580 -07/075 583, 07/075 586 | 18 шт. |
| 2 Паспорт | 18 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки приведены в таблице 3.
Таблица 3 - Основные средства поверки
| Наименование | Регистрационный № |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | 27007-04 |
| Прибор сравнения КНТ-05 | 37854-08 |
| Магазин нагрузок МР3027 | 34915-07 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки.
отсутствуют.
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Техническая документация фирмы-изготовителя
