Номер в госреестре | 66597-17 |
Наименование СИ | Калибраторы универсальные |
Обозначение типа СИ | Н4-11/1 |
Изготовитель | ЗАО "НПК "Мера", г.Краснодар |
Год регистрации | 2017 |
Срок свидетельства | 17.02.2022 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Калибраторы универсальные Н4-11/1 (далее калибратор) предназначены для воспроизведения напряжения и силы постоянного и переменного тока.
В основе принципа работы схемы калибратора лежит метод стабилизации выходного напряжения непрерывно действующей замкнутой системой авторегулирования. В процессе авторегулирования на выходе калибратора устанавливается напряжение, уровень которого пропорционален уровню опорного напряжения постоянного тока, являющегося главным задающим воздействием. Основой работы системы стабилизации уровня является выравнивание опорного напряжения с сигналом обратной связи. В качестве элемента сравнения выступает усилитель ошибки обратной связи, выходной сигнал которого используется для регулирования уровней постоянного и переменного тока.
Калибратор состоит из двух блоков - базового блока и преобразователя напряжение -ток, обеспечивающего расширение диапазона воспроизводимых сил постоянного и переменного тока.

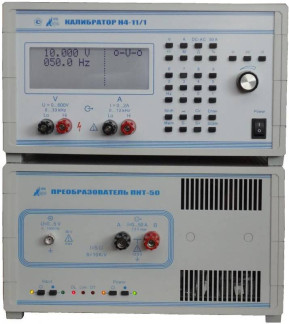

Общий вид калибратора представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение (ПО) прибора Н4-11/1 записывается в память программ управляющего микроконтроллера на этапе производства и в процессе эксплуатации калибратора изменению не подлежит. Номер версии и значение цифрового идентификатора ПО отображается на индикаторе при включении прибора и контролируются при поверке калибратора.
ПО осуществляет установку состояния составных частей калибратора в соответствие параметрами, заданными оператором. Установка состояния калибратора, производится с учетом констант (поправочных весовых коэффициентов), которые определяются при проведении его калибровки и записываются в энергонезависимую память микроконтроллера. Изменение значений калибровочных констант приводит к изменению значения цифрового идентификатора калибровочных данных и ПО, которое также отображается на индикаторе прибора при включении и указывается в формуляре для контроля.
Имеющийся внешний интерфейс калибратора позволяет осуществлять управление калибратором с помощью ПЭВМ и использовать его в составе различных автоматизированных измерительных систем. Изменения ПО и калибровочных данных может производиться только через внутренний интерфейс - соответственно специальный разъем и аппаратный ключ, доступ к которым возможен при вскрытии прибора.
Предусмотрена автоматическая проверка целостности калибровочных данных, хранящихся в энергонезависимой памяти. За счет дублирования данных производится исправление ошибок с сообщением об успешности операции, При обнаружении неустранимых ошибок происходит блокирование работы прибора.
Программные функции, структуры данных и интерфейсы полностью описаны в эксплуатационной документации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | “VOLTAGE&CURRENT CALIBRATOR N4-11/1” * |
Номер версии (идентификационный номер) ПО | 2.32 * |
Цифровой идентификатор калибровочных данных и ПО | “Code ID:XXX/XXXX” ** |
* Отображается на индикаторе. ** XXX/XXXX уникальные для каждого экземпляра прибора значения контрольных сумм отображаются на индикаторе и записываются в формуляр. |
Таблица 2 - Метрологические характеристики калибраторов в режиме воспроизведения постоянных и переменных напряжений и токов_
Наименование характеристики | Значение |
Диапазон воспроизведений напряжения постоянного тока на пределах (№), В: 0,2 2 20 200 600 | от 0,0001 до 0,20009 включ. от 0,2001 до 2,0009 включ. от 2,001 до 20,009 включ. от 20,01 до 200,09 включ. от 200,1 до 600,0 включ. |
Наименование характеристики | Значение |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения постоянного тока на пределах (Цп) при Т=Тк ±5 °С, ±(% от U + % от Цп): 0,2 | 0,1 + 0,05 |
2 | 0,05 + 0,01 |
20 | 0,05 + 0,005 |
200 | 0,1 + 0,01 |
600 | 0,1 + 0,03 |
Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 10 Гц до 33000 Гц на пределах (Цп), В: 0,2 | от 0,001 до 0,20009 включ. |
2 | от 0,2001 до 2,0009 включ. |
20 | от 2,001 до 20,009 включ. |
200 | от 20,01 до 150,09 включ. |
Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 20 Гц до 1200 Гц на пределе (Цп) 600 В, В | от 150,1 до 600,0 включ. |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот от 10 до 20 Гц включ. на пределах (Цп), ±(% от Ц + % от Цп): 0,2 | 0,3 + 0,1 |
2; 20; 200 | 0,3+0,02 |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св.20 до 40 Гц включ. на пределах (Цп), ±(% от Ц + % от Цп): 0,2 | 0,2 + 0,1 |
2; 200 | 0,2+0,02 |
20 | 0,2+0,015 |
600 | 0,3 + 0,1* |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 40 до 1200 Гц включ. на пределах (Цп), ±(% от Ц + % от Цп): 0,2 | 0,2 + 0,1 |
2; 200 | 0,1+0,02 |
20 | 0,1+0,015 |
600 | 0,3 + 0,1 |
Наименование характеристики | Значение |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 1200 до 10000 Гц включ. на пределах (Цп), ±(% от U + % от Цп): 0,2 2; 20; 200 | 0,2 + 0,1 0,2+0,02 |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 10000 до 20000 Гц включ. на пределах (Цп), ±(% от U + % от Цп): 0,2 2; 20; 200 | 0,3 + 0,1 0,3+0,03 |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 20000 до 33000 Гц включ. на пределах (Цп), ±(% от U + % от Цп): 0,2 В 2; 20; 200 | 0,5 + 0,1 0,5+0,05 |
Диапазон воспроизведений силы постоянного тока на пределах (1п), мА: 20 200 2000 20000 ** 50000 ** | от 0,000 до 20,009 включ. от 2,001 до 200,09 включ. от 200,1 до 2000,9 включ. от 2001,0 до 20009,0 включ. от 20010,0 до 50000,0 включ. |
Пределы допускаемой основной относительной погрешности воспроизведения силы постоянного тока при Т=Тк ±5 °С, на пределах (1п), ±(% от I + % от 1п): 20; 200; 2000 20000** 50000** | 0,1 + 0,01 0,25 + 0,025 0,25 + 0,1 |
Диапазон воспроизведений силы переменного тока в диапазоне частот от 10 до 1200 Гц включ. на пределах (1п), мА: 20 200 2000 20000** 50000** | от 0,100 до 20,009 включ. от 2,001 до 200,09 включ. от 200,1 до 2000,9 включ. от 2001,0 до 20009,0 включ. от 20010,0 до 50000,0 включ. |
Диапазон воспроизведений силы переменного тока в диапазоне частот св. 1200 до 12000 Гц включ. на пределах (1п), мА: 20 200 2000 | от 0,100 до 20,009 включ. от 2,001 до 200,09 включ. от 200,01 до 2000,9 включ. |
Наименование характеристики | Значение |
Пределы допускаемой основной относительной погрешности воспроизведения силы переменного тока при T=^ ±5 °С в диапазоне частот от 10 до 20 Гц включ. на пределах Цп), ±(% от I + % от !п): 20; 200; 2000 20000** 50000** | 0,3 + 0,05 0,4 + 0,05 0,4 + 0,1 |
Пределы допускаемой основной относительной погрешности воспроизведения силы переменного тока при T=^ ±5 °С в диапазоне частот св. 20 до 1200 Гц включ. на пределах Цп), ±(% от I + % от !п): 20; 200; 2000 20000** 50000** | 0,2 + 0,03 0,25 + 0,03 + 1,5-f 0,25 + 0,1 + 1,5-f |
Пределы допускаемой основной относительной погрешности воспроизведения силы переменного тока при T=^ ±5 °С в диапазоне частот св. 1200 до 12000 Гц включ. на пределах (!п), ±(% от I + % от !п): 20; 200; 2000 | 0,2 + 0,05 + 0,05 f |
Пределы дополнительной погрешности воспроизведения напряжения постоянного и переменного тока, вызванной изменением температуры на 10 °С | не более пределов основной погрешности |
Пределы дополнительной погрешности воспроизведений напряжения постоянного тока в условиях повышенной влажности | не более пределов основной погрешности, |
Пределы дополнительной погрешности воспроизведения силы постоянного и переменного тока, вызванной изменением температуры на 10 °С | не более половины пределов основной погрешности |
Пределы допускаемой относительной погрешность установки частоты выходных, переменных напряжений и токов, Гц, не более | ±(0,05 % от F + 0,1 Гц) |
Номинальный коэффициент передачи преобразователя напряжение-ток (ПНТ-50), А/В | 10 |
Пределы допускаемой относительной погрешности коэффициента передачи на постоянном токе, %, не более | ±0,15 |
Рабочий диапазон частот преобразователя напряжение-ток (ПНТ-50), Гц | от 0 до 1200 Гц включ. |
Неравномерность частотной характеристики преобразователя напряжение-ток (ПНТ-50), %, не более | 2 |
Начальный ток на выходе преобразователя напряжение-ток (ПНТ-50), мА, не более | 0,5 |
Выходное сопротивление калибратора на пределах воспроизведения напряжения постоянного тока (ип), Ом, не более: 0,2; 2; 20 200 600 | 0,02 0,1 1 |
Наименование характеристики | Значение |
Среднеквадратическое значение напряжения шумов и пульсаций в полосе частот от 10 Гц - 300 кГц включ. на выходе калибратора на пределах воспроизведения напряжения постоянного тока (Цп), мВ, мВ, не более: 0,2 | 1 |
2 | 5 |
20 | 20 |
200 | 200 |
600 | 1000 |
Нормальный ток нагрузки калибратора на пределах воспроизведения напряжения постоянного тока (Цп), мА, не более: 0,2 | 5 |
2; 20; 200 | 25 |
600 | 5 |
Максимальный ток нагрузки калибратора на пределах воспроизведения напряжения постоянного тока (Цп), мА: 0,2; 2; 20 | 100 |
200 | 50 |
600 | 10 |
Постоянная составляющая на выходе калибратора на пределах воспроизведения напряжения переменного тока (Цп), мВ, не более: 0,2; 2 | 1 |
20 | 3 |
200 | 25 |
600 | 1 |
Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот от 10 до 20 Гц включ. на пределах воспроизведения (Цп), %, не более 0,2; 2; 20; 200 | 0,5 |
Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот св. 20 до 40 Гц включ. на пределах воспроизведения (Цп), %, не более: 0,2; 2; 20; 200 | 0,2 |
Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот св. 40 до 33000 Гц включ. на пределах воспроизведения (Цп), %, не более: 0,2; 2; 20; 200 | 0,15 + 0,02f |
Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот от 40 до 1200 Гц включ. на пределе воспроизведения (Цп) 600 В, %, не более: | 0,3 |
Выходное сопротивление калибратора на пределах воспроизведения напряжения переменного тока (Цп), Ом, не более: 0,2; 2; 20 | 0,03 |
200 | 0,3 |
600 | 3 |
Наименование характеристики | Значение |
Нормальный ток нагрузки калибратора на пределах воспроизведения напряжения переменного тока (Цп), мА, не более: | |
0,2 | 5 |
2; 20; 200 | 25 |
600 | 5 |
Максимальный ток нагрузки калибратора на пределах воспроизведения напряжения переменного тока (Цп), мА: | |
0,2; 2; 20 | 100 |
200 | 50 |
600 | 10 |
Среднеквадратическое значение токов шумов и пульсаций на выходе калибратора в режиме воспроизведения силы постоянного тока в полосе частот от 10 Гц до 1 МГц включ. на пределах измерений (1п), мА, не более: | |
20 | 0,01 |
200 | 0,1 |
2000 | 1 |
20000 ** | 50 |
50000 ** | 150 |
Выходное сопротивление калибратора на пределах воспроизведения силы постоянного тока на пределах измерений (1п), кОм, не менее: | |
20 | 100 |
200 | 10 |
2000 | 1 |
20000 **; 50000 ** | 0,1 |
Максимальное сопротивление нагрузки калибратора на пределах воспроизведения силы постоянного тока (1п), Ом: | |
20 | 500 |
200 | 50 |
2000 | 5 |
20000 ** | 0,5 |
50000 ** | 0,1 |
Максимальное напряжение на нагрузке калибратора на пределах воспроизведения силы постоянного тока (1п), В: | |
20; 200; 2000 | 3 |
20000** | 2 |
50000** | 1,5 |
Постоянная составляющая на выходе калибратора на пределах воспроизведения (1п) силы переменного тока, мА, не более: | |
20 | 0,005 |
200 | 0,05 |
2000 | 0,5 |
20000** | 15 |
50000** | 50 |
Наименование характеристики | Значение |
Коэффициент гармоник и шумов выходного напряжения пере- | |
менного тока в диапазоне частот от 10 до 20 Гц включ. на пре | |
делах воспроизведения (1п), %, не более: | |
20; 200; 2000; 20000**; 50000** | 0,5 |
Коэффициент гармоник и шумов выходного напряжения пере- | |
менного тока в диапазоне частот св. 20 до 1200 Гц включ. на | |
пределах воспроизведения (1п), %, не более: | |
20; 200; 2000 | 0,2 |
20000; 50000** | 0,2 + 2f |
Коэффициент гармоник и шумов выходного напряжения пере- | |
менного тока в диапазоне частот св. 1200 до 12000 Гц включ. на | |
пределах воспроизведения (1п), %, не более: | |
20; 200; 2000 | 0,2+0,1f |
Выходное сопротивление калибратора на пределах воспроизве- | |
дения (1п) силы переменного тока на частоте 50 Гц, кОм, | |
не более: | |
20 | 50 |
200 | 5 |
2000 | 0,5 |
20000**; 50000** | 0,025 |
Максимальное сопротивление нагрузки калибратора на пределах | |
воспроизведения (1п) силы переменного тока, Ом : | |
20 | 500 |
200 | 50 |
2000 | 5 |
20000** | 0,25 |
50000** | 0,05 |
Максимальное напряжение на нагрузке калибратора на пределах | |
воспроизведения (1п) силы переменного тока, В: | |
20; 200; 2000 | 2 |
20000** | 1,5 |
50000** | 1 |
Среднее время установления заданного значения выходного | 3 |
напряжения и тока с нормированной погрешностью, с, не более | |
Нормальные условия эксплуатации: | |
- температура окружающего воздуха, °С; | от 18 до 28 включ. |
- относительная влажность %; | от 50 до 80 включ. |
- атмосферное давление, мм рт.ст.; | от 630 до 795 включ. |
- напряжение питающей сети, В; | от 198 до 242 включ. |
- частота переменного тока, Гц. | от 49 до 51 включ.. |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха,; | от 5 до 40 включ. |
- относительная влажность %; | до 95 включ. , при темпера- |
туре 25 °С | |
- атмосферное давление, мм рт.ст.; | от 630 до 830 включ. |
- напряжение питающей сети, В; | от 198 до 242 включ. |
- частота переменного тока, Гц. | от 48 до 52 включ. |
Наименование характеристики | Значение |
Время установления рабочего режима, мин, не более | 1 |
* В диапазоне воспроизведения 150.1 - 330 В на частотах ниже 32 Гц.
** Воспроизведение с помощью преобразователя ПНТ-50.
Примечания
1 U, (I) - установленное значение напряжения (тока).
2 ип, Цп) - конечное значение предела.
3 f - коэффициент, численно равный значению установленной частоты в килогерцах.
4 F - установленное значение частоты.
5 Т - температура окружающей среды при воспроизведении.
6 Тк - температура окружающей среды при настройке калибратора (любая из диапазона от 18 до 28 оС)._
Таблица 3 - Метрологические характеристики калибраторов в режиме воспроизведения сигналов амплитудной и фазовой манипуляции_
Наименование характеристики | Значение |
Диапазон воспроизведений напряжения постоянного тока на пределах (ип), В: 0,2 2 20 200 | от - 0,20009 до - 0,002 включ. от 0,002 до 0,20009 включ. от - 2,0009 до - 0,2001 включ. от 0,2001 до 2,0009 включ. от - 20,009 до - 2,001 включ. от 2,001 до 20,009 включ. от - 200,09 до - 20,01 включ. от 20,01 до 200,09 включ. |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения постоянного тока на пределах (ип) при T=^ ±5 °С, ±(% от U + % от ип): 0,2 2; 20 200 | 1 + 0,5 0,5 + 0,05 0,5 + 0,1 |
Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 20 Гц до 33000 Гц включ. на пределах (ип), В: 0,2 2 20 150 | от 0,001 до 0,20009 включ. от 0,2001 до 2,0009 включ. от 2,001 до 20,009 включ. от 20,01 до 150,09 включ. |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока при T=^ ±5 °С, в диапазоне частот от 20 до 10000 Гц включ. на пределах (ип), ±(% от U + % от ип): 0,2 2; 20; 150 | 1 + 0,15 1 + 0,1 |
Наименование характеристики | Значение |
Пределы допускаемой основной относительной погрешности воспроизведений напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 10000 до 33000 Гц включ. на пределах (Цп), ±(% от Ц + % от Цп): 0,2; 2; 20; 150 | 1,5 + 0,1 |
Диапазон воспроизведений силы постоянного тока на пределах (1п), мА: 20 200 2000 20000* 50000* | от - 20,009 до - 0,100 включ. от 0,100 до 20,009 включ. от - 200,09 до - 02,001 включ. от 2,001 до 200,09 включ. от - 2000,9 до - 200,1 включ. от 200,1 до 2000,9 включ. от - 20009,0 до - 2001,0 включ. от 2001,0 до 20009,0 включ. от - 52500,0 до - 20010,0 включ. от 20010,0 до 52500,0 включ. |
Пределы допускаемой основной относительной погрешности воспроизведения силы постоянного тока при Т=Тк ±5 °С, на пределах (1п), ±(% от I + % от 1п): 20; 200; 2000 20000*; 50000* | 0,5 + 0,1 1 + 0,1 |
Диапазон воспроизведений силы переменного тока в диапазоне частот от 20 до 1200 Гц включ. на пределах (1п), мА: 20 200 2000 20000* 50000* | от 0,100 до 20,009 включ. от 2,001 до 200,09 включ. от 200,1 до 2000,9 включ. от 2001,0 до 20009,0 включ. от 20010,0 до 50000,0 включ. |
Диапазон воспроизведений силы переменного тока в диапазоне частот св. 1200 до 12000 Гц включ. на пределах (1п), мА: 20 200 2000 | от 0,100 до 20,009 включ. от 2,001 до 200,09 включ. от 200,1 до 2000,9 включ. |
Пределы допускаемой основной относительной погрешности воспроизведения силы переменного тока при Т=Тк ±5 °С в диапазоне частот от 20 до 1200 Гц включ.на пределах (1п), ±(% от I + % от 1п): 20; 200; 2000 20000*; 50000* | 0,5 + 0,1 1 + 0,1 + 1,5f |
Пределы допускаемой основной относительной погрешности воспроизведения силы переменного тока при Т=Тк ±5 °С в диапазоне частот св. 1200 до 12000 Гц включ. на пределах (1п), ±(% от I + % от 1п): 20; 200 2000 | 0,5 + 0,1 + 0,05f 1 + 0,1 + 0,05f |
Продолжение таблицы 3_
Примечания:
1 Ц, (I) - установленное значение напряжения (тока);
2 Цп, (1п) - конечное значение предела;
3 f - коэффициент, численно равный значению установленной частоты в килогерцах;
4 Т - температура окружающей среды при воспроизведении;
5 Тк - температура окружающей среды при настройке калибратора (любая из диапазона от 18 до 28 оС)._
Таблица 4 - Технические характеристики калибратора
Наименование характеристики | Значение |
Время непрерывной работы калибратора с сохранением метрологических характеристик в пределах установленных норм, ч, не менее | 24 |
Средняя наработка калибратора на отказ, ч, не менее | 10000 |
Г амма - процентный ресурс калибратора, при у = 90 %, ч, не менее | 10000 |
Среднее время восстановления работоспособного состояния калибратора, мин, не более | 120 |
Мощность, потребляемая калибратором и преобразователем от сети питания при номинальном напряжении, соответственно, В А, не более | 420 |
Масса калибратора, кг, не более | 10 |
Габаритные размеры (длинахширинахвысота), мм, не более: - базового блока калибратора - преобразователя ПНТ-50 | 291 х 120 х 259 291 х 120 х 259 |
наносится на переднюю панель калибратора методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Состав комплекта поставки калибратора приведен в таблице 12.
Таблица 5 - Состав комплекта поставки калибратора
Обозначение | Наименование | Кол. | Примечание |
МЕРА.411182.004 | Калибратор универсальный Н4-11/1 с преобразователем ПНТ-50 | 1 | |
КМСИ.685631.036 КМСИ.685631.036-01 КМСИ.685631.037 КМСИ.685631.037-01 | Запасные части и принадлежности Соединитель Соединитель Соединитель Соединитель | 1 1 1 1 | Красный, наконечник -наконечник Черный, наконечник -наконечник Красный, наконечник -штырь Черный, наконечник -штырь |
Обозначение | Наименование | Кол. | Примечание |
КМСИ.685631.038 | Соединитель | 1 | Красный, штырь - |
КМСИ.685631.038-01 | Соединитель | 1 | штырь Черный, штырь - |
ОЮ0.481.005 ТУ | Вставка плавкая ВП2Б-1В 2А 250 В | 2 | штырь |
SCZ-1R | Шнур соединительный | 1 | Сетевой |
КМСИ.685631.035 | Соединитель | 1 | Красный, наконечник -наконечник ПНТ-50 |
КМСИ.685631.035-01 | Соединитель | 1 | Черный, наконечник -наконечник ПНТ-50 |
КМСИ.685631.034 | Соединитель | 1 | Байонет - 2 штыря для подключения ПНТ-50 |
SCZ-1R | Шнур соединительный | 1 | Сетевой, ПНТ-50 |
КМСИ.434159.001 | Блок нагрузок | 1 | |
КМСИ.685619.014 | Кабель | 1 | Интерфейса |
Портфель | 2 | У кладочный ящик | |
643.16853970.00001-01 | Калибратор универсальный Н4-11/1. | 1 | |
31 02 (CD - диск) | Документация, сервисные программы | ||
Эксплуатационная документация | |||
МЕРА.411182.003 РЭ | Калибратор универсальный Н4-11/1. Руководство по эксплуатации. Часть 1 | 1 | |
МЕРА.411182.003 РЭ1 | Калибратор универсальный Н4-11/1. Руководство по эксплуатации. Часть 2 | 1 | По специальному заказу (содержится на CD - диске) |
МЕРА.411182.003 ФО | Калибратор универсальный Н4-11/1. Формуляр | 1 |
осуществляется по документу МЕРА.411182.003 РЭ «Калибратор универсальный Н4-11/1. Руководство по эксплуатации. Часть 1», раздел 6 «Методика поверки», утвержденному ФБУ «Краснодарский ЦСМ» в сентябре 2016 г.
Основные средства поверки приведены в таблице 6.
Таблица 6 - Основные средства поверки
Наименование | Тип средств измерений | Регистрационный номер |
1 | 2 | 3 |
Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2015 | - | - |
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2015 | - | - |
Рабочий эталон 3-го разряда по ГОСТ 8.027-2001 | - | - |
Рабочий эталон 3-го разряда по приказу Росстандарта от от 15.02.2016г. № 146 | - | - |
Мультиметр | 3458А | 25900-03 |
Калибратор универсальный | Н4-7 | 22125-01 |
1 | 2 | 3 |
Мультиметр | В7-64/1 | 16668-97 |
Катушки электрического сопротивления | Р321 | 1162-58 |
Катушка электрического сопротивления | Р310 | 1162-58 |
Меры сопротивления переменного тока | МС-100 МС-10 МС-1 МС-01 | 51137-12 |
Осциллограф универсальный | С1-114/1 | 8891-82 |
Измеритель нелинейных искажений | СК6-13 | 10227-85 |
Вольтметр переменного тока | В3-71 | 16689-97 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик калибраторов с требуемой точностью.
Знаки поверки наносятся на винты нижних крышек базового блока калибратора и преобразователя ПНТ-50. Знак поверки в виде наклейки наносится в правом, верхнем углу лицевой панели базового блока калибратора.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГОСТ Р 8.648-2015. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот 110" .. .2 • 10 Гц
Приказ Росстандарта от 14.05.2015 г. № 575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110" до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц
Приказ Росстандарта от 15.02.2016 г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
Калибратор универсальный Н4-11/1. Технические условия МЕРА.411182.003 ТУ.
Зарегистрировано поверок | 399 |
Поверителей | 18 |
Актуальность данных | 21.11.2024 |
