| Номер в госреестре | 66598-17 |
| Наименование СИ | Комплексы фотоэлектронные измерительные |
| Обозначение типа СИ | ФЭБ-7М |
| Изготовитель | Федеральное казенное предприятие «Нижнетагильский институт испытания металлов» (ФКП «НТИИМ»), Свердловская область, г. Нижний Тагил |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фотоэлектронные измерительные ФЭБ-7М предназначены для измерений скорости движения боеприпасов стрелкового и артиллерийского вооружения без трассера калибров от 5,45 до 37 мм в контролируемом участке баллистической траектории.
Принцип действия комплексов фотоэлектронных измерительных ФЭБ-7М основан на формировании на заданном участке траектории движения пули или снаряда световых блокирующих плоскостей и измерении времени пролета расстояния, ограниченного этими плоскостями.
Комплекс фотоэлектронный измерительный ФЭБ-7М состоит из двух фотоблокирующих устройств (ФБУ), в каждом из которых имеется два линейных осветителя (ЛО) и два приемных устройства (ПУ), блока согласования сигналов (БСС), автоматизированного рабочего места (АРМ) «Испытатель», фотодатчика и комплекта соединительных кабелей. ФБУ соединяются между собой штангами и устанавливаются на рабочей площадке, а БСС и АРМ размещаются в измерительной лаборатории. Передача сигналов от ФБУ и фотодатчика к БСС осуществляется по сигнальному кабелю. ЛО выполнены в виде линейки светодиодов, а два ПУ содержат по три фотоприемных устройства. ЛО и ПУ образуют световую плоскость, пересечение которой вызывает генерацию сигнала фотоприемным устройством. Фотодатчик предназначен для предотвращения запуска комплексов ФЭБ-7М от вспышки при выстреле. АРМ обеспечивает измерение и индикацию интервала времени, а также ввод этих интервалов в компьютер и вычисление скоростей движения пуль и снарядов, предоставление регистрируемой и рассчитываемой информации на экране монитора и бумажном носителе.

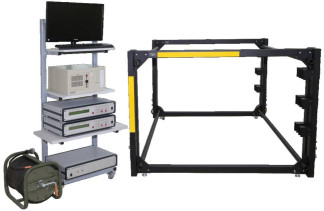

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
В состав комплексов входит программное обеспечение (ПО) АРМ «Испытатель», которое предназначено только для работы с комплексами ФЭБ-7М и не может быть использовано отдельно от их измерительной части. Специальное ПО АРМ должно обеспечивать передачу данных с двух баллистических хронометров в компьютер и обработку результатов измерений с выдачей оператору расчетной скорости пролета снаряда.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АРМ «Испытатель» |
| Номер версии (идентификационный номер) ПО | Версия 1.0.6 |
| Цифровой идентификатор ПО | C67DE38E |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости, м/с | от 100 до 2000 |
| Предел допускаемой относительной среднеквадратической погрешности измерения скорости, % | 0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, кВ-А, не более | 0,7 |
| Масса переносных блоков, кг, не более | 50 |
| Величина измерительных баз, м | от 1,5 до 2,5 |
| Размер рабочей зоны комплекса, формируемой линейным осветителем и приемным устройством, мм, не менее: - ширина | 600 |
| - высота | 500 |
| Условия эксплуатации лабораторного оборудования: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 50 до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| Условия эксплуатации выносного оборудования: - температура окружающей среды, °С | от минус 30 до 40 |
| Средняя наработка на отказ, ч | 600 |
| Средний срок службы, лет | 7 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 АРМ «Испытатель» | АШВ 1.419.014 | 1 шт. |
| 2 Блок согласования сигналов | АШВ 2.781.036 | 1 шт. |
| 3 Фотодатчик ФД324-01 | АШВ 2.329.024-01 | 1 шт. |
| 4 Фотоблокирующее устройство № 1 | АШВ 2.008.021 | 1 шт. |
| 5 Фотоблокирующее устройство № 2 | АШВ 2.008.022 | 1 шт. |
| 6 Принтер | 1 шт. | |
| 7 Источник бесперебойного питания | 1 шт. | |
| 8 Формуляр | АШВ 2.781.029 ФО | 1 экз. |
| 9 Руководство по эксплуатации | АШВ 2.781.029 РЭ | 1 экз. |
| 10 Принадлежности: 10.1 Кабель | АШВ 4.853.172 | 2 шт. |
| 10.2 Кабель | АШВ 4.853.173 | 1 шт. |
| 10.3 Кабель | АШВ 4.853.174 | 1 шт. |
| 10.4 Кабель | АШВ 4.853.175 | 1 шт. |
| 10.5 Кабель | АШВ 4.853.176 | 1 шт. |
| 10.6 Кабель | АШВ 4.853.178 | 1 шт. |
| 10.7 *Кабель | АШВ 4.853.179 | 1 шт. |
| 10.8 Кабель | АШВ 4.850.044 | 1 шт. |
| 10.9 Жгут | АШВ 4.863.235 | 2 шт. |
| 10.10 Жгут | АШВ 4.863.295 | 1 шт. |
| 10.11 Шнур сетевой АС 102 | 1 шт. | |
| 10.12 Кабель Sven USB 2.0 | 1 шт. | |
| 10.13 Кабель RS232 | 1 шт. | |
| 10.14 Тренога | БЛ 4.136.043 ТУ | 1 шт. |
| 10.15 Штанга | АШВ 4.440.002 | 4 шт. |
| 10.16 Катушка | АШВ 4.857.003 | 1 шт. |
| 11 ЗИП: 11.1 Вставка плавкая ВП1-1А 250В | ОЮО.480.003 ТУ | 2 шт. |
| 12 Методика поверки | 1 экз. | |
| *Кабель при длине меньше 80 м поставляется на катушке, при длине | больше 80 м | |
| поставляется без катушки | ||
осуществляется по документу МП 66598-17 «Комплексы фотоэлектронные измерительные ФЭБ-7М. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 05 декабря 2016 года. Основные средства поверки:
Таблица 5 - Основные средства поверки
| Наименование характеристики | Значение |
| Рулетка измерительная металлическая (по ГОСТ 7502-98) | |
| Диапазон измерений длины, м | от 0 до 30 |
| Класс точности | 3 |
| Генератор импульсов Г5-60 (рег. № 5463-76) | |
| Период повторения импульсов, с | от 1 ■ 10-7 до 10 |
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности установки периода повторения импульсов (где Т - установленный период повторения) | ±110-6-T |
| Частотомер электронно-счетный Ч3-63/3 (рег. № 32499-06) | |
| Диапазон измерений интервалов времени, с | от 2-10-8 до 7-103 |
| Диапазон измерений частоты, Гц | от 1 • 10-3 до 1,5-10у |
| Пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора | ±2,5-10-8 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
АШВ 2.781.029 ТУ «Фотоэлектронный измерительный комплекс ФЭБ-7М. Технические условия»
| Зарегистрировано поверок | 19 |
| Поверителей | 2 |
