Номер в госреестре | 66600-17 |
Наименование СИ | Вычислители расхода многофункциональные |
Обозначение типа СИ | ВРФ, ВРФ Exd |
Изготовитель | ООО "ФАКОМ ТЕХНОЛОДЖИЗ", Беларусь, г.Минск |
Год регистрации | 2017 |
Срок свидетельства | 30.06.2021 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Вычислители расхода многофункциональные ВРФ (далее - вычислители) предназначены для измерения и преобразования выходных сигналов от измерительных преобразователей температуры, давления (избыточного, абсолютного), перепада давления, уровня, объемного (массового) расхода объема жидкости, газа или пара в значения измеряемой величины и вычисления объема (массы) газа, приведенного к стандартным условиям, или количества теплоты в однотрубных паровых или водяных системах теплоснабжения.
Вычислители состоят из следующих элементов:
- устройство приема сигналов в цифровом виде, обработки, хранения и передачи
данных;
- устройство отображения и ввода данных;
-модуль ввода аналоговых сигналов постоянного тока;
-модуль вывода аналоговых сигналов (по заказу);
-модуль ввода/вывода цифровых сигналов (по заказу);
-модуль вывода релейных сигналов (по заказу);
-модуль счетчика импульсных электрических сигналов (по заказу).
Все элементы вычислителя выполнены в пластмассовых корпусах с клеммными соединениями.
На лицевой панели вычислителей расположены клавиатура или сенсорная панель для управления работой прибора и дисплей, на который выводится информация о состоянии прибора, в том числе программируемые и расчетные параметры измеряемой среды.
Вычислители выпускаются в следующих конструктивных исполнениях:
ВРФ- 01- в виде единого блока с жидкокристаллическим индикатором и клавиатурой (базовая модель);
ВРФ- 02 - в виде единого блока с жидкокристаллическим индикатором, клавиатурой и дополнительным выносным дисплеем;
ВРФ - 03 - в виде единого блока с сенсорной панелью управления;
ВРФ- 04 - в виде единого блока без жидкокристаллического индикатора и клавиатуры;
ВРФ Exd - в виде единого блока с жидкокристаллическим индикатором и клавиатурой, взрывозащищенные. Уровень и вид взрывозащиты 1ExdIIBT4.
Вычислители имеют цифровые последовательные порты RS-485 или
RS-232 и встроенную флэш-память для записи и хранения архивов данных, а также входные интерфейсы HART, MODBUS, MVS 205, PROFIBUS, Ethernet.
Вычислители позволяют осуществлять преобразование перепада, избыточного (абсолютного) давления и температуры в значения объемного (массового) расхода для диафрагм по ГОСТ 8.586.1-2005, ГОСТ 8.586.5-2005 или для датчиков расхода ANNUBAR по МИ 2667-2011.
Программное обеспечение вычислителей также позволяет выполнить расчеты по МИ 2412-97 для водяных систем теплоснабжения или МИ 2451-98 для паровых систем теплоснабжения при преобразовании массового расхода, температуры и давления в значения тепловой энергии (тепловой мощности), расчеты по ГОСТ 30319.2-96 при вычислении коэффициента сжимаемости газа и ГСССД 98 при вычислении энтальпии.
Программирование вычислителя осуществляется с помощью конфигурационного обеспечения «ICPLINK. exe.».

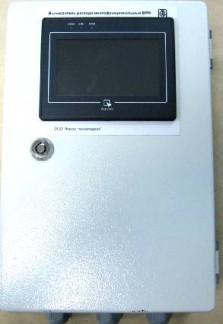

Общий вид вычислителей представлен на рисунке 1.
а) - ВРФ-03; б) - ВРФ Exd; в)- ВРФ-02; г) - ВРФ-01; д) - ВРФ-04
Рисунок 1 - Общий вид вычислителей расхода многофункциональных ВРФ
Программное обеспечение (ПО) заносится во флэш-память вычислителя ВРФ при выпуске системы из производства. ПО реализует сбор исходных данных, преобразование, вычисление в зависимости от конкретной измерительной задачи системы, вывод данных расчета на индикатор и через цифровой интерфейс, а также реализует функции архивирования данных и индикацию неисправностей. ПО не может быть изменено пользователем.
Вычислители имеют цифровые последовательные порты RS-485 или RS-232, а также входные интерфейсы HART, MODBUS, MVS 205, PROFIBUS, Ethernet.
Вычислители позволяют осуществлять преобразование перепада, избыточного (абсолютного) давления и температуры в значения объемного (массового) расхода для диафрагм по ГОСТ 8.586.1, ГОСТ 8.586.5 или для датчиков расхода ANNUBAR по МИ 2667.
Программное обеспечение вычислителей также позволяет выполнить расчеты по МИ 2412 для водяных систем теплоснабжения или МИ 2451 для паровых систем теплоснабжения при преобразовании массового расхода, температуры и давления в значения тепловой энергии (тепловой мощности), расчеты по ГОСТ 30319.2 при вычислении коэффициента сжимаемости газа и ГСССД 98 при вычислении энтальпии.
Программирование вычислителя осуществляется с помощью конфигурационного обеспечения «ICPLINK. exe.».
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | |||||
Идентификационное наименование ПО | nm.exe | nm.exe | nm.exe | avt.exe | ag.exe | nfp.exe |
Номер версии (идентиф икацион-ный номер ПО) | UG.2212 Dec.200 9 | UQ.11.0 2 Feb.2010 | UM.13.0 1 Jan.2010 | A1.26 22 Jan 2011 | AG1.01 05 Aug 2011 | N3.26.08.0 8 Jun2011 |
Цифровой идентификатор ПО | 10e8de5b | 10eed53a | 13f459db | 42af2849c072 270d610cb2e7 e5ce0bc9 | 4fa55547 d60e8da 9171001 a601cale 7b | B4320a344 48f14c81d4 7ff69852cff 28 |
Алгоритм вычисления цифрового идентификатора программного обеспечения | SRS 32 | MD 5 |
Таблица 2- Метрологические характеристики
Пределы допускаемой относительной погрешности измерения и преобразования токовых сигналов в диапазоне температур (20±5) °С, % | ±0,1 |
Пределы допускаемой относительной погрешности при преобразовании и вычислении массового расхода и массы теплоносителя, объемного (массового) расхода перегретого водяного пара, объемного расхода природного газа, приведенного к стандартным условиям, % | ±0,15 |
Пределы допускаемой относительной погрешности при вычислении расхода, энтальпии, % | ±0,1 |
Пределы допускаемой относительной погрешности при вычислении тепловой энергии, % | ±0,2 |
Пределы относительной погрешности измерения времени, % | ±0,05 |
Пределы допускаемой абсолютной погрешности числоимпульсных электрических сигналов, импульс | ± 1 |
Пределы дополнительной относительной погрешности от влияния температуры окружающего воздуха | ±0,1 % |
Диапазон входных/выходных токовых сигналов, мА | от 4 до 20 |
Входное сопротивление токовых сигналов, не более, кОм | 100 |
Количество входных токовых сигналов | до 8 |
Количество выходных токовых сигналов | до 4 |
Диапазон рабочих температур, °С | от -40 до +55 ( от +5 до +40 для ВРФ-03) |
Время установления рабочего режима, не более, с | 10 |
Напряжение питания, В | (12±1,2) ;(24±2,4) |
Потребляемая мощность, не более, В-А | 10 |
Г абаритные размеры, не более, мм | 390х270х130 |
Масса, не более, кг | до 5 (10 для ВРФExd) |
Степень защиты оболочки по ГОСТ 14254-96 | IP 54 или IP 65, (IP 66 для ВРФ Exd) |
Средняя наработка на отказ, не менее, ч | 32 000 |
Полный средний срок службы, не менее, лет | 10 |
наносится на руководство по эксплуатации и паспорт типографским способом и на маркировочную табличку вычислителя методом штампопечати или сеткографии.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Кол-во |
Вычислитель расхода многофункциональный | ВРФ | 1 шт. |
Руководство по эксплуатации | ФАКОМ - 06.100.00 РЭ | 1 экз. |
Методика поверки | МРБ. МП 1798-2009 с изм. № 1 | 1 экз. |
Паспорт | ФАКОМ- 06.100.00 ПС (ФАКОМ -06.100.00.1 ПС для ВРФ Exd) | 1 экз. |
осуществляется по документу МРБ. МП 1798-2009 «Вычислители расхода многофункциональные. Методика поверки» с изменением №1, утвержденному БелГИМ 02.03.2012 г.
Основные средства поверки:
-калибратор программируемый П320; 10мA, 100 мА, ±0,05 мкА;
- вольтметр В7-3А (4 - 20) мА, ±0,015;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель прибора , свидетельство о поверке и в п. 12 паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
ТУ BY 101180591.001- 2012 «Вычислители расхода многофункциональные ВРФ, ВРФ Exd».
Зарегистрировано поверок | 10 |
Поверителей | 1 |
Актуальность данных | 26.11.2024 |
