| Номер в госреестре | 66601-17 |
| Наименование СИ | Автоматизированная система измерения кабелей |
| Обозначение типа СИ | 3S-XLD |
| Изготовитель | "DCM Industries Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоматизированная система измерения кабелей 3S-XLD предназначена для измерения электрического сопротивления, коэффициента затухания и переходного затухания в кабелях связей.
Принцип действия автоматизированной системы измерения кабелей 3S-XLD (далее система или 3S-XLD) основан на приеме и анализе принятого сигнала с использованием сложных видов модуляции.
Автоматизированная система измерения кабелей 3S-XLD состоит из консоли контроллера/ЭВМ и интерфейса оператора.
Интерфейс между оператором и системой состоит из двух устройств ввода (клавиатуры и манипулятора «мышь») и двух устройств вывода (монитора и принтера).
Консоль контроллера/ЭВМ состоит из следующих основных компонентов: зажимных приспособлений для ближнего и дальнего конца, вычислительного устройства, сетевого анализатора и измерительного каркаса.

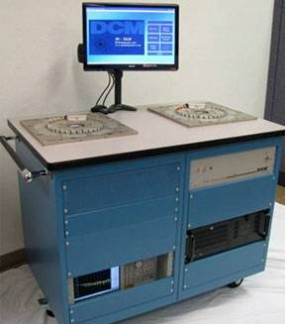

Общий вид автоматизированной системы измерения кабелей 3S-XLD представлен на рисунке 1.
Программное обеспечение обеспечивает обработку измерительной информации, вычисление производных параметров, формирование сводного отчета испытаний кабельных линий, анализ значений, полученных в результате испытаний и вычислений, заданным исходным параметрам, а так же осуществляет настройку системы 3S-XLD.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | 3S-XLD | TCL3000 |
| Номер версии (идентификационный номер) ПО | А1.4.0 | A20.0 |
| Цифровой идентификатор ПО | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления, Ом | от 0,1 до 600 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом | ±(0,01R+0,04) |
| где R - измеренное значение электрического соп | ротивления, Ом |
| Диапазон измерений разности электрических сопротивлений, % | от 0 до 99 |
| Пределы допускаемой абсолютной погрешности измерений разности электрических сопротивлений, % | ±2 |
| Диапазон измерений коэффициента затухания в диапазоне частот от 1 до 600 МГц, дБ | от 0 до 80 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента затухания, дБ | ±1 |
| Диапазон измерений переходного затухания на ближнем конце в диапазоне частот от 1 до 600 МГц, дБ | от 20 до 95 |
| Пределы допускаемой абсолютной погрешности измерений переходного затухания на ближнем конце, дБ, в диапазоне измерений: от 20 до 30 дБ включ. св. 30 до 50 дБ включ. св. 50 до 60 дБ включ. св. 60 до 75 дБ включ. св. 75 до 80 дБ включ. св. 80 до 95 дБ включ. | ±0,15 ±0,2 ±0,5 ±1,2 ±2 ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электропитания: | |
| - напряжение питания, В | от 187 до 242 |
| - частота питающей сети, Гц | от 49 до 51 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1100x700x900 |
| Рабочие условия эксплуатации, °С | от +10 до +40 |
наносится на титульные листы паспорта и руководства по эксплуатации принтерной печатью. Комплектность средства измерений
Таблица 4 - Комплектность автоматизированной системы измерения кабелей 3S-XLD
| Наименование | Обозначение | Количество |
| Автоматизированная система измерения кабелей | 3S-XLD | 1 шт. |
| Инструкция по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 66601-17 «Автоматизированная система измерения кабелей 3S-XLD. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» 20 октября 2016 г. Основные средства поверки:
- генератор сигналов высокочастотный Г4-151 (Регистрационный номер 8095-81);
- цифровой измеритель L, C, R Е7-8 (Регистрационный номер 4353-74);
- вольтметр переменного тока диодный компенсационный В3-49 (Регистрационный номер 5477-76);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма и в виде наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
