| Номер в госреестре | 66604-17 |
| Наименование СИ | Устройства мониторинга |
| Обозначение типа СИ | УМ-31М/40М |
| Изготовитель | ЗАО "Связь инжиниринг М", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства мониторинга «УМ-31М/40М» (далее - устройства), предназначены для измерения и учета энергоресурсов и времени автоматического сбора, накопления и передачи информации с приборов учета энергоресурсов, дистанционного мониторинга, оперативного контроля состояния и управления оборудованием удаленного объекта, передачи консолидированной информации по сети GSM и USB/Ethernet.
Принцип действия устройств основан на сборе, обработке, хранении и передаче информации, поступающей с концентраторов и счетчиков с цифровыми выходными сигналами (интерфейсами).
Устройства позволяют получить информационный доступ к приборам учета с помощью заводского программного обеспечения, путем трансляции данных в цифровой интерфейс (транзитный режим). Устройства производят считывание показаний и показателей качества электроэнергии с приборов учета.
Устройства обеспечивают измерение текущего времени (секунды, минуты, часы) и ведение календаря (число, месяц, год), учет зимнего и летнего времени с помощью энергонезависимых часов, имеют возможность проводить автоматическую синхронизацию собственных встроенных часов, а также автоматическую коррекцию часов приборов учета.
Устройства считывают с подключенных к ним по цифровым интерфейсам приборов учета следующие показания:
архивы показаний на начало месяца; архивы показаний на начало суток; архивы показаний за месяц; архивы показаний за сутки; архивы показаний качества электросети; журналы событий устройства; журналы событий приборов учёта.
Устройства сохраняют считанные значения во внутренней энергонезависимой памяти и по установленному регламенту передают их на верхний уровень автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ). Устройства позволяют производить обмен данным с ЦП по следующим каналам связи: по сети GSM (по каналу CSD); по сети GSM (по каналу SMS); по сети GSM (по каналу TCP/IP); через порт Ethernet; по каналу USB.
Устройства имеют несколько модификаций, отличающихся типом электропитания, комбинацией интерфейсов связи и объемом установленной памяти.
Структура условного обозначения модификаций УМ-ХХ ХХ Х CAN / RS485 ХХ Х Х
1- Тип GSM-модема:
2G: GSM 900/1800 МГц;
3G: GSM 900/1800 МГц и 900/2100 МГц;
4G: GSM 900/1800 МГц, 900/2100 МГц и 2500/2700 МГц.
- Объем внутренней памяти:
8: 8 Мбит;
16: 16 Мбит;
32: 32 Мбит;
64: 64 Мбит;
128: 128 Мбит.
- Наличие интерфейсов USB и Ethernet:
U: USB;
E: Ethernet.
- Количество интерфейсов CAN и RS485:
от 1 до 5 CAN / от 1 до 5 RS-485 Напряжение питания интерфейсных линий:
9: +9В;
12: +12В.
Напряжение питания:
220: ~220В;
48: +48В.
- Исполнение устройства:
31М;
40М.
Устройства предназначены для работы в системе учета энергоресурсов.

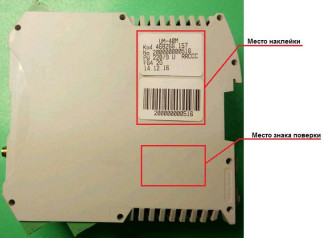

Внешний вид устройства, с указанными местами размещения наклейки с данными устройства и знака поверки даны на рисунках 1 и 2.
Устройства имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Основные характеристики ПО представлены в Таблица.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО um31Mrtu |
| ВПО um40Mrtu | |
| Цифровой идентификатор ПО | СВЮМ.468266.157 ВПО |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики с учётом модификации устройства приведены в таблице 2.
| Наименование параметра | Значение параметра |
| 1 | 2 |
| Номинальное фазное напряжение переменного тока, В | от 176 до 264 |
| Номинальное напряжение постоянного тока, В | от 38,4 до 57,6 |
| Потребляемая мощность, Вт, не более | 10 |
| Количество линий питания интерфейсов, шт, не более | 5 |
| Суммарная нагрузочная способность линий, А, не более | 1 |
| Выходное напряжение питания интерфейсов, В | 9 или 12 |
| Пределы допускаемой абсолютной погрешности хода часов, с/сутки | ±2 |
| Диапазон рабочих температур, оС | от -40 до +50 |
| Относительная влажность воздуха при температуре +25 оС, %, не более | 80 |
| Диапазон температур транспортирования и хранения, °С | от -40 до +80 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 113x117x46 |
| Масса, кг, не более | 0,35 |
| Средняя наработка до отказа, ч, не менее | 150000 |
| Срок службы, лет, не менее | 20 |
наносится на титульные листы руководства по эксплуатации и этикетки типографским способом.
Комплектность устройства приведена в таблице 3.
Таблица 4 - Комплектнность
| Наименование | Обозначение | Количество |
| Устройство мониторинга «УМ-31М/40М» | - | 1 |
| Руководство по эксплуатации | СВЮМ.468266.157 РЭ | 1 |
| Дополнение к руководству по эксплуатации | СВЮМ.468266.157 Д1 | 1 |
| Этикетка | СВЮМ.468266.157 ЭТ | 1 |
| Антенна ADA-0070-SMA | - | 1 |
| Методика поверки * | МП 206.1-239-2016 | 1 |
| * Методика поверки поставляется по требованию потребителя. | ||
осуществляется по документу МП 206.1-239-2016 «Устройства мониторинга «УМ-31М/40М». Методика поверки», утвержденному ФГУП «ВНИИМС» 21.12.2016 года.
Основные средства поверки:
частотомер Ч3-88 (Регистрационный номер в Федеральном информационном фонде 41190-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус устройства в виде оттиска, а также в этикетку на устройство или в свидетельство о поверке.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счётчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными
ТУ 4042-035-76426530-2016 Устройства мониторинга «УМ-31М/40М» Технические условия
