Номер в госреестре | 66610-17 |
Наименование СИ | Счетчики электромагнитные |
Обозначение типа СИ | ВИРС-М |
Изготовитель | ООО "Вогезэнерго", Беларусь, г.Минск |
Год регистрации | 2017 |
Срок свидетельства | 31.05.2021 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики электромагнитные ВИРС-М (далее по тексту - счетчики), предназначены для измерения, индицирования и преобразования объемного расхода и объема жидкости, протекающей в трубопроводе, в унифицированный импульсный выходной электрический сигнал.
Принцип измерения основан на явлении электромагнитной индукции - при прохождении электропроводящей жидкости через магнитное поле, в ней, как в движущемся проводнике наводится ЭДС, пропорциональная средней по сечению скорости потока, то есть, расходу. ЭДС наводится между двумя электродами, расположенными диаметрально противоположно в поперечном сечении трубы первичного счетчика. ЭДС от электродов подается на вход электронного блока, усиливается, обрабатывается и преобразуется в выходные частотный, импульсный и(или) токовый выходные сигналы.
Счетчики могут использоваться для измерения параметров горячей и холодной воды, теплоносителя, сточных вод, в т.ч. акустически непрозрачных с содержанием примесей, технологических жидкостей не вызывающих коррозию частей счетчиков.

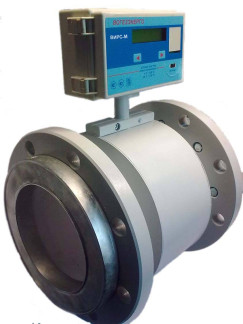

Внешний вид счетчика приведен на рисунке 1. Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам счетчика приведена на рисунке 2.
Программное обеспечение (ПО) является встроенным и не может быть модифицировано либо загружено через какой-либо интерфейс на уровне пользователя. Основными функциями ПО являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерений, представление результатов измерений и вспомогательной информации, организация и управление интерфейсом пользователя. ПО проводит также ряд диагностических проверок после включения питания, а также периодическую диагностику во время работы.
ПО не разделено на метрологически значимую и метрологически незначимую части, поэтому все ПО считается метрологически значимым и влияющим на метрологические характеристики СИ.
ПО выполняет функции, необходимые для проведения измерений, отображения, хранения и передачи измеренных значений. ПО защищено от непредсказуемых физических воздействий, а также эффектов, обусловленных действиями пользователя.
Уровень защиты ПО «ВЫСОКИЙ» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | ПО ВИРС-М.1.02 |
Номер версии (идентификационный номер ПО) | Ver 1.02 |
Цифровой идентификатор ПО | 23180 |
Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-16 |
Таблица 2 - Метрологические характеристики
Флан цевые соеди нения DN | Резьбо вые соеди нения | ISO 4064-1-2007 | Весовой коэффициент импульса, KV л/имп | ||||
Минимальный расход Qb м3/ч | Переход ный расход Q2, м3/ч | Номиналь ный расход Qn, м3/ч | Постоянный расход Q3, м3/ч | Макси мальный расход Q4, м3/ч | |||
Серия 1000 | |||||||
15 | G% B | 0,010 | 0,016 | 2,8 | 4 | 5,0 | 0,01;0,1; 1,0 |
20 | G1 B | 0,016 | 0,025 | 4,4 | 6,3 | 7,9 | |
25 | G1/ В | 0,025 | 0,04 | 7,0 | 10 | 12,5 | |
32 | G1/ B | 0,040 | 0,06 | 11,2 | 16 | 20,0 | |
40 | G2 B | 0,06 | 0,10 | 17,5 | 25 | 31,3 | |
50 | - | 0,10 | 0,16 | 28,0 | 40 | 50,0 | 0,1; 1,0; 10,0 |
65 | - | 0,16 | 0,25 | 44,1 | 63 | 78,8 | |
80 | - | 0,25 | 0,4 | 70,0 | 100 | 125,0 | |
100 | - | 0,40 | 0,6 | 112,0 | 160 | 200,0 | |
150 | - | 0,6 | 1,0 | 175,0 | 250 | 312,5 | 1,0;10,0; 100 |
200 | - | 1,0 | 1,6 | 280,0 | 400 | 500,0 | |
Серия 1100 | |||||||
15 | G% B | 0,020 | 0,032 | 2,8 | 4 | 5,0 | 0,01;0,1; 1,0 |
20 | G1 B | 0,032 | 0,050 | 4,4 | 6,3 | 7,9 | |
25 | G1/ В | 0,050 | 0,08 | 7,0 | 10 | 12,5 | |
32 | G1/ B | 0,08 | 0,13 | 11,2 | 16 | 20,0 | |
40 | G2 B | 0,13 | 0,20 | 17,5 | 25 | 31,3 | |
50 | - | 0,20 | 0,32 | 28,0 | 40 | 50,0 | 0,1; 1,0; 10,0 |
65 | - | 0,32 | 0,50 | 44,1 | 63 | 78,8 | |
80 | - | 0,50 | 0,8 | 70,0 | 100 | 125,0 | |
100 | - | 0,8 | 1,3 | 112,0 | 160 | 200,0 | |
150 | - | 1,3 | 2,0 | 175,0 | 250 | 312,5 | 1,0; 10,0; 100 |
200 | - | 2,0 | 3,2 | 280,0 | 400 | 500,0 | |
Серия 1300 | |||||||
15 | G% B | 0,050 | 0,080 | 2,8 | 4 | 5,0 | 0,01;0,1; 1,0 |
20 | G1 B | 0,079 | 0,126 | 4,4 | 6,3 | 7,9 | |
25 | G1/ В | 0,13 | 0,20 | 7,0 | 10 | 12,5 | |
32 | G1/ B | 0,20 | 0,32 | 11,2 | 16 | 20,0 | |
40 | G2 B | 0,31 | 0,50 | 17,5 | 25 | 31,3 | |
50 | - | 0,50 | 0,80 | 28,0 | 40 | 50,0 | 0,1; 1,0; 10,0 |
65 | - | 0,79 | 1,26 | 44,1 | 63 | 78,8 | |
80 | - | 1,3 | 2,0 | 70,0 | 100 | 125,0 | |
100 | - | 2,0 | 3,2 | 112,0 | 160 | 200,0 | |
150 | - | 3,1 | 5,0 | 175,0 | 250 | 312,5 | 1,0; 10,0; 100 |
200 | - | 5,0 | 8 | 280,0 | 400 | 500,0 |
Серия 1500 | |||||||
15 | G% B | 0,2 | 0,3 | 2,8 | 4 | 5,0 | 0,01;0,1;1,0 |
20 | G1 B | 0,3 | 0,50 | 4,4 | 6,3 | 7,9 | |
25 | G1/ В | 0,50 | 0,8 | 7,0 | 10 | 12,5 | |
32 | G1/ B | 0,8 | 1,3 | 11,2 | 16 | 20,0 | |
40 | G2 B | 1,3 | 2,0 | 17,5 | 25 | 31,3 | |
50 | - | 2,0 | 3,2 | 28,0 | 40 | 50,0 | 0,1; 1,0; 10,0 |
65 | - | 3,2 | 5,0 | 44,1 | 63 | 78,8 | |
80 | - | 5,0 | 8 | 70,0 | 100 | 125,0 | |
100 | - | 8 | 13 | 112,0 | 160 | 200,0 | |
150 | - | 13 | 20 | 175,0 | 250 | 312,5 | 1,0; 10,0; 100 |
200 | - | 20 | 32 | 280,0 | 400 | 500,0 |
Таблица 3 - Метрологические характеристики
Фланце- | Резьбовые | EN 1434-1-2011, ГОСТ 28723-75 | Весовой | |||
вые | соедине- | Минималь- | Переход- | Постоян- | Максималь- | Коэффи- |
соедине- | ния | ный расход | ный | ный | ный | циент им- |
ния DN | qi, м3/ч | расход qt, м3/ч | расход qp, м3/ч | расход qs, м3/ч | пульса, KV л/имп | |
Серия 2000 | ||||||
15 | G% B | 0,013 | 0,25 | 3,2 | 6,3 | |
20 | G1 B | 0,020 | 0,40 | 5,0 | 10 | |
25 | G1/ В | 0,03 | 0,64 | 8,0 | 16 | 0,01;0,1;1,0 |
32 | G1/ B | 0,050 | 1,0 | 12,5 | 25 | |
40 | G2 B | 0,08 | 1,6 | 20,0 | 40 | |
50 | - | 0,13 | 2,5 | 31,5 | 63 | |
65 | - | 0,20 | 4,0 | 50,0 | 100 | 0,1;1,0;10,0 |
80 | - | 0,32 | 6,4 | 80,0 | 160 | |
100 | - | 0,50 | 10 | 125,0 | 250 | |
150 | - | 0,8 | 16 | 200,0 | 400 | 1,0; 0,0; 100 |
200 | - | 1,3 | 25 | 315,0 | 630 | |
Серия 2100 | ||||||
15 | G% B | 0,025 | 0,25 | 2,5 | 6,3 | |
20 | G1 B | 0,040 | 0,40 | 4,0 | 10 | |
25 | G1/ В | 0,064 | 0,64 | 6,4 | 16 | 0,01;0,1;1,0 |
32 | G1/ B | 0,10 | 1,0 | 10,0 | 25 | |
40 | G2 B | 0,16 | 1,6 | 16,0 | 40 | |
50 | - | 0,25 | 2,5 | 25,2 | 63 | |
65 | - | 0,40 | 4,0 | 40,0 | 100 | 0,1;1,0;10,0 |
80 | - | 0,64 | 6,4 | 64,0 | 160 | |
100 | - | 1,0 | 10 | 100,0 | 250 | |
150 | - | 1,6 | 16 | 160,0 | 400 | 1,0; 10,0;100 |
200 | - | 2,5 | 25 | 252,0 | 630 |
Серия 2300 | ||||||
15 | G% B | 0,063 | 0,25 | 3,2 | 6,3 | |
20 | G1 B | 0,10 | 0,40 | 5,0 | 10 | 0,01; |
25 | G1/ В | 0,16 | 0,64 | 8,0 | 16 | 0,1; |
32 | G1/ B | 0,25 | 1,0 | 12,5 | 25 | 1,0; |
40 | G2 B | 0,40 | 1,6 | 20,0 | 40 | |
50 | - | 0,63 | 2,5 | 31,5 | 63 | 0,1; 1,0; 10,0; |
65 | - | 1,0 | 4,0 | 50,0 | 100 | |
80 | - | 1,6 | 6,4 | 80,0 | 160 | |
100 | - | 2,5 | 10 | 125,0 | 250 | |
150 | - | 4,0 | 16 | 200,0 | 400 | 1,0; 10,0; |
200 | - | 6,3 | 25 | 315,0 | 630 | 100 |
Серия 2500 | ||||||
15 | G% B | 0,25 | - | 2,5 | 6,3 | |
20 | G1 B | 0,40 | - | 4,0 | 10 | 0,01; |
25 | G1/ В | 0,64 | - | 6,4 | 16 | 0,1; |
32 | G1/ B | 1,0 | - | 10,0 | 25 | 1,0; |
40 | G2 B | 1,6 | - | 16,0 | 40 | |
50 | - | 2,5 | - | 25,2 | 63 | 0,1; 1,0; 10,0; |
65 | - | 4,0 | - | 40,0 | 100 | |
80 | - | 6,4 | - | 64,0 | 160 | |
100 | - | 10 | - | 100,0 | 250 | |
150 | - | 16 | - | 160,0 | 400 | 1,0; 10,0; |
200 | - | 25 | - | 252,0 | 630 | 100 |
Таблица 4 - Метрологические характеристики
Серия счетчика | Диапазон измерения расхода | Пределы допускаемой относительной погрешности, 5f, % | |
1000 | Q 2 —Q—Q4 | ±2 (для t — 30°C) ±3 (для t > 30°C) | ISO 4064-1-2007 |
Q 1—Q<Q2 | ±5 | ||
1100 | Q 2 —Q—Q4 | ±1 (для t — 30°C) ±1,5 (для t > 30°C) | ТУ BY 101138220.0162016 |
Q 1—Q<Q2 | ±3,5 | ||
1300 | Q 2 —Q—Q4 | ±0,5 | |
Q 1 —Q<Q2 | ±1,0 | ||
1500 | Q 1 —Q<Q4 | ±0,25 | |
2000 | q t —q—qp | ±2,0 | EN 1434-1-2011 |
q i—q<qt | ±(2 + 0,02 qp /q), но не более ±5 % | ||
2100 | q t—q—qp | ±1 | |
q i—q<qt | ±(1 + 0,01 qp /q) но не более ±3,5 % |
Серия счетчика | Диапазон измерения расхода | Пределы допускаемой относительной погрешности, 5f, % | |
2300 | q t <q<qp | ±0,5 | ТУ BY 101138220.0162016 |
q i <q<qt | ±(0,5 + 0,005 qp /q) | ||
2500 | q i<q< qp | ±0,25 |
Таблица 5 - Основные технические характеристики
Серия счетчика | Температура измеряемой среды, °С | Максимальное давление измеряемой среды, МПа |
1000 | от 0 до +150 | 1,6 |
2000 | ||
1100 | ||
2100 | ||
1300 | от 0 до +90 | 2,5 |
2300 | ||
1500 | от +5 до +50 | |
2500 |
Таблица 6 - Основные технические характеристики
Фланцевые соединения (DN) счетчика, мм | от 15 до 200 |
Резьбовые соединения счетчика | от G% B до G2 B |
Давление измеряемой среды, не более, МПа | 2, 5 |
Весовой коэффициент импульса KV, л/имп | от 10-2 до 102 |
Напряжение питания постоянного тока от внешнего источника, В | 24±5 |
Тип импульсного выходного сигнала счетчика | Пассивный (открытый сток) либо активный с напряжением высокого уровня импульса до 3,5 В, низкого -от 0 до 0,5 В |
Время установления рабочего режима, не более, мин | 30 |
Класс исполнения по условиям окружающей среды по EN 1434-1-2011 и ISO 4064-1-2007 | В |
Класс устойчивости к электромагнитным возмущениям по ISO 4064-1-2007 | Е1 |
Исполнение по устойчивости к воздействию синусоидальных вибраций высокой частоты пo ГОСТ Р 52931-2008 | L1 |
Степень защиты оболочек по ГОСТ 14254 -2015 | IP55 , IP57 |
Температура измеряемой среды, оС, | от 0 до +150 |
Температура окружающей среды, оС | от +5 до +55 |
Относительная влажность окружающего воздуха, при температуре 35 оС, % | 95±3 |
Атмосферное давление, кПа, | от 84,0 до 106,7 |
Температура транспортирования, оС, | от -25 до +55 |
Масса, кг | от 2 до 48 |
Средний срок службы, не менее, лет | 12 |
Средняя наработка на отказ, не менее, часов | 75000 |
наносится на переднюю панель электронного блока счетчика методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
Наименование и условное обозначение | Обозначение | Количество |
Счетчик электромагнитный | ВИРС-М | 1шт. |
Паспорт | 1экз. | |
Руководство по эксплуатации | 1экз. | |
Упаковка | 1шт. | |
Методика поверки | 1экз. |
осуществляется по документу МРБ МП.2619 - 2016 «Счетчики электромагнитные ВИРС-М. Методика поверки», утвержденному «БелГим» 13.09.2016г.
Основные средства поверки:
- установка расходомерная УПР-250, относительная погрешности измерения объемного расхода в диапазоне от 0,03 до 250 м3/ч при реализации метода сличения ±0,3 %; относительная погрешность измерения объемного расхода в диапазоне от 0,3 до 250 м /ч при реализации метода статического взвешивания ±0,08 %; относительная погрешность измерения объемного расхода в диапазоне от 0,03 до 0,3 м /ч при реализации метода статического взвешивания ±0,15 %;
- мегаомметр Ф4102/1-1М, класс 1,5, диапазон от 0 до 1000 МОм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
EN 1434-1 - 2011 «Теплосчетчики. Общие требования».
EN 1434-4 - 2011 «Теплосчетчики. Испытания с целью утверждения типа».
ISO 4064-1- 2007 «Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды».
ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТУ ВY 101138220.016-2016 «Счетчики электромагнитные ВИРС- М. Технические условия».
приведены в эксплуатационном документе.
