| Номер в госреестре | 66613-17 |
| Наименование СИ | Аудиоанализаторы |
| Обозначение типа СИ | Boonton 1121А |
| Изготовитель | ?ма "Wireless Telecom Group", США |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аудиоанализаторы Boonton 1121А (далее по тексту - анализаторы) предназначены для воспроизведения напряжения переменного тока, измерений напряжения постоянного и переменного токов, частоты и коэффициента нелинейных искажений.
Принцип действия анализаторов основан на фильтрации, усилении (ослаблении) входного сигнала для его нормализации относительно диапазона преобразования АЦП, преобразовании сигнала в АЦП в цифровой код, дальнейшей обработке в микропроцессорном устройстве и выводе результатов измерений на дисплей. Принцип действия встроенного генератора основан на цифро-аналоговом преобразовании цифрового кода, генерируемого микропроцессором, и комбинированном ослаблении и усилении выходного сигнала с помощью программируемого аттенюатора и усилителя мощности, соответственно.
Конструктивно анализаторы выполнены в виде настольного малогабаритного прибора в моноблочном исполнении. Управление режимами работы анализаторов осуществляется с помощью кнопочных органов управления, расположенных на передней панели. Отображение параметров настроек, установленных значений и результатов измерений осуществляется с помощью трех отдельных алфавитно-цифровых жидкокристаллических дисплеев.
Анализаторы имеют два входа со входным сопротивлением 100 кОм каждый (LOW -вход с общим корпусом и HIGH - изолированный вход) и два выхода (LOW и HIGH) с выходным сопротивлением 50, 150 или 600 Ом, переключаемым программно. Входы и выходы оснащены разъемами типа BNC.
Дополнительно анализаторы определяют отношения сигнал/шум (S/N) и коэффициент искажения (SINAD), отношения сигналов, воспроизводят синусоидальные сигналы в режимах развертки частоты/уровня, а также осуществляют обмен данными с внешним компьютером посредством интерфейса IEEE-488.

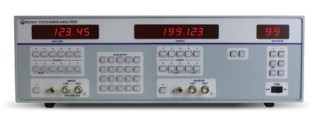

Общий вид передней панели анализатора и места для нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Общий вид задней панели анализатора и схема пломбировки от несанкционированного доступа приведены на рисунке 2. Защита от несанкционированного доступа предусмотрена в виде опломбирования корпуса анализатора голографическими наклейками, соединяющими заднюю панель с верхней и нижней панелями корпуса анализатора.
Место для знака утверждения типа
ггпт I р, г 14
г @ ©
гг
гг
Г I
Г [
Рисунок 2 - Общий вид задней панели анализатора и схема пломбировки
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 911030 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Анализатор | |
| Диапазон рабочих частот при измерении частоты, Гц | от 5 до 200000 включ. |
| Разрешение (единица младшего разряда) индикации частоты, Гц: в диапазоне от 5 до 199,999 Гц в диапазоне от 200 до 1999,99 Гц в диапазоне от 2000 до 19999,9 Гц в диапазоне от 20000 до 200000 Гц | 0,001 0,01 0,1 1 |
| Пределы допускаемой абсолютной погрешности измерений частоты FиЗM, Гц: в диапазоне частот от 5 до 199,999 Гц в диапазоне частот от 200 до 1999,99 Гц в диапазоне частот от 2000 до 19999,9 Гц в диапазоне частот от 20000 до 200000 Гц | ±(1-10-6-Бизм+0,001) ±(1-10-6-Буст+0,01) ±(1-10-6-Буст+0,1) ±(1-10-6-Буст+1) |
| Диапазон рабочих частот при измерении напряжения переменного тока, Гц | от 10 до 100000 включ. |
| Верхние пределы диапазонов измерений напряжения переменного тока, В | 0,003; 0,03; 0,3; 3; 30; 300 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока иизм в диапазоне входных напряжений от 1 мВ до 300 В, В: в диапазоне частот от 50 Гц до 50 кГц в диапазоне частот от 20 Гц до 100 кГц в диапазоне частот от 10 Гц до 100 кГц | ±0,01-иизм ±0,02-иШм ±0,03-иизм |
| Неравномерность АЧХ относительно опорной частоты 1 кГц, %, не более: в диапазоне частот от 50 Гц до 50 кГц в диапазоне частот от 20 Гц до 100 кГц в диапазоне частот от 10 Гц до 100 кГц | 0,5 1 2 |
| Верхние пределы диапазонов измерений напряжения постоянного тока, В | 3; 30; 300 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока иизм, В: - в диапазоне входных напряжений от 0 до 0,6 В включ. - в диапазоне входных напряжений св. 0,6 до 300 В | ±0,006 ±0,01- иизм |
| Диапазон частот основной гармоники при измерении коэффициента нелинейных искажений, Гц | от 10 до 100000 включ. |
| Диапазон измерений коэффициента нелинейных искажений, % | от 0,00001 до 100 |
| Цена наименьшего разряда измерений коэффициента нелинейных искажений, %: в диапазоне от 0,00001 до 0,11 % включ. в диапазоне св. 0,11 до 1,1 % включ. в диапазоне св.1,1 до 11 % включ. в диапазоне св. 11 до 100 % | 0,00001 0,0001 0,001 0,01 |
| Пределы допускаемой относительной погрешности измерений коэффициента нелинейных искажений в диапазоне от 0,056 до 20 %, дБ: в диапазоне частот основной гармоники от 20 Гц до 20 кГц в диапазоне частот основной гармоники от 10 Гц до 100 кГц | ±1 ±2 |
| Встроенный генератор | |
| Диапазон рабочих частот, Гц | от 10 до 140000 включ. |
| Разрешение (единица младшего разряда) установки частоты, Гц: в диапазоне от 10 до 199,999 Гц в диапазоне от 200 до 1999,99 Гц в диапазоне от 2000 до 19999,9 Гц в диапазоне от 20000 до 140000 Гц | 0,001 0,01 0,1 1 |
| Пределы допускаемой абсолютной погрешности установки частоты F у№ Гц : в диапазоне от 10 до 199,999 Гц в диапазоне от 200 до 1999,99 Гц в диапазоне от 2000 до 19999,9 Гц в диапазоне от 20000 до 140000 Гц | ±(1,1-10-5-Буст +0,001) ±(1,1-10-5-Буст +0,01) ±(1,1-10-5-Буст +0,1) ±(1,1-10-5-Буст +1) |
| Диапазон установки напряжения переменного тока (среднеквадратические значения) иуст, В | от 1-10-5 до 16 |
| Верхние пределы поддиапазонов воспроизведения напряжения переменного тока UB, В | 0,03; 0,3; 3; 16 |
| Наименование характеристики | Значение |
| Разрешение (единица младшего разряда) установки напряжения переменного тока, мВ: | |
| в диапазоне от 0 до 0,03 В включ. | 0,01 |
| в диапазоне св. 0,03 до 0,3 В включ. | 0,1 |
| в диапазоне св. 0,3 до 3 В включ. | 1 |
| в диапазоне св. 3 до 16 В | 5 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне от 0,6 мВ до 16 В, В: | |
| в диапазоне частот от 10 Гц до 50 кГц включ. | ±(0,005-иуст+0,0005-Ив) |
| в диапазоне частот св. 50 до 100 кГц включ. | ±(0,01 -Иуст+0,0005 -Us) |
| в диапазоне частот св. 100 до 140 кГц | ±(0,015-иуст+0,001 -Ив) |
| Неравномерность АЧХ относительно опорной частоты 1 кГц в диапазоне напряжений от 30 мВ до 8 В на нагрузке 50 Ом, %, не более: | |
| в диапазоне частот от 10 Гц до 50 кГц | 0,5 |
| в диапазоне частот от 10 Гц до 100 кГц | 1 |
| в диапазоне частот от 10 Гц до 140 кГц | 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 100±10 %, 120±10%, 220±10%, 240±10% от 50 до 400 |
| Потребляемая мощность, В-А, не более | 80 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 458 441 150 |
| Масса, кг, не более | 11,5 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25 °С, %, не более атмосферное давление, кПа | от +10 до +30 80 от 84 до 106,7 |
наносится на лицевую панель анализатора в виде голографической наклейки и на титульный лист эксплуатационной документации методом компьютерной графики.
Таблица 4 - Комплект поставки средства измерений
| Наименование | Обозначение | Количество |
| Аудиоанализатор | Boonton 1121А | 1шт. |
| Комплект эксплуатационной документации (на английском языке) | 1CD | |
| Руководство по эксплуатации (на русском языке) | 1экз. | |
| Методика поверки | 1экз. |
осуществляется по документу МП 66613-17 «Инструкция. Аудиоанализаторы Boonton 1121А фирмы «Wireless Telecom Group», США. Методика поверки», утверждённому начальником ФГБУ «ГНМЦ» Минобороны России 25 октября 2016 г.
Основные средства поверки:
- калибратор-вольтметр универсальный В1-28 (рег. № 10759-86);
- вольтметр универсальный В7-81 (рег. № 10759-86);
- генератор сигналов низкочастотный Г3-136 (рег. № 44849-10);
- частотомер электронно-счетный Ч3-64/1 (рег. № 9135-83);
- калибратор-измеритель нелинейных искажений СК6-20 (рег. № 41370-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на лицевую панель анализатора в виде наклейки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к аудиоанализаторам Boonton 1121А
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2 10 Гц
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.762-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник
| Зарегистрировано поверок | 25 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
