| Номер в госреестре | 66618-17 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФ-500 |
| Изготовитель | АО Высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 17.02.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТГФ-500 (далее трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в открытых распределительных устройствах переменного тока частоты 50 и 60 Гц на номинальное напряжение 500 кВ.
Трансформаторы тока ТГФ-500 являются опорными, одноступенчатыми, с газовой изоляцией, с верхним расположением блока вторичных обмоток в металлическом корпусе, закрепленном на фарфоровой или полимерной покрышке.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока обеспечивают масштабное преобразование первичного переменного тока во вторичный ток 5 или 1 А для измерения его при помощи измерительных приборов, а также трансформаторы изолируют измерительные приборы от цепи высокого напряжения.
В зависимости от подключения первичная обмотка имеет один или два витка. Трансформаторы могут иметь от одной до шести вторичных обмоток, а также один или два коэффициента трансформации. Выводы вторичных обмоток размещены в контактной коробке, расположенной в основании трансформатора. В коробке выделены зажимы вторичной обмотки для подключения средств измерений коммерческого учета, для предотвращения несанкционированного доступа зажимы закрыты крышкой, в которой предусмотрено место для пломбирования.
Основными составными частями трансформатора тока являются:
- металлический корпус с мембраной;
- фарфоровая или полимерная покрышка;
- блок вторичных обмоток;
- основание с обратным клапаном для заполнения газом, сигнализатором давления газа и с коробкой выводов.

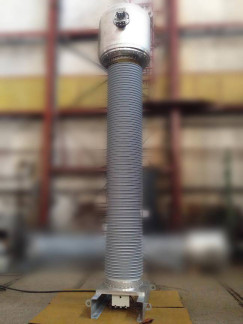

Общий вид трансформатора тока представлен на рисунке 1.
отсутствует.
Основные метрологические характеристики изложены в таблице 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 500 |
| Наибольшее рабочее напряжение, кВ | 525 |
| Номинальный первичный ток, А | 1000, 2000; 1500, 3000; 2000, 4000 |
| Наибольший рабочий первичный ток, А | 1000, 2000; 1600, 3200; 2000, 4000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50 или 60 |
| Количество вторичных обмоток: - для измерений - для защиты | 1 или 2 3, 4, 5 или 6 |
| Класс точности вторичных обмоток при номинальной вторичной нагрузке: - при использовании для защиты - при использовании для измерений | 5Р; 10Р 0,1; 0,1S1); 0,2; 0,2S;0,5;0,5S |
| Продолжение таблицы 1 | |
| Наименование характеристики | Значение |
| Номинальная вторичная нагрузка с коэффициентом мощности соб j2=0,8, В А: - при использовании для измерений - при использовании для защиты | 10; 20; 30 30; 50; 60; 75 |
| Номинальная предельная кратность вторичной обмотки для защиты | 20; 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений и учета | 5; 10; 15 |
| Ток термической стойкости, кА | от 50 до 63 |
| Время протекания тока термической стойкости, с | 2 |
| Ток электродинамической стойкости, кА | от 127 до 160 |
| Удельная длина пути утечки внешней изоляции, см/кВ, не менее | 2,25; 2,5; 2,8 |
| Интенсивность частичных разрядов внутренней изоляции первичной обмотки, пКл, не более | 10 |
| ^Пределы допускаемых погрешностей изложены в таблице 2 | |
Таблица 2 - Пределы допускаемой погрешности класса точности 0,1S
| Класс точности | Первичный ток в % от номинального | Пределы допускаемой относительной погрешности | |
| Токовой, % | Угловой, % | ||
| 0,1S | 1 | ±0,4 | ±15 |
| 5 | ±0,2 | ±8 | |
| 20 | ±0,1 | ±5 | |
| 100 | ±0,1 | ±5 | |
| 120 | ±0,1 | ±5 | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Утечка газа из трансформатора тока в год, % от массы газа, | |
| не более | 0,5 |
| Сейсмостойкость, баллов по шкале MSK | 9 |
| Показатели надежности: | |
| установленная безотказная наработка, ч, не менее | 400000 |
| срок службы до списания, лет | 30 |
| Условия эксплуатации: | |
| - верхнее рабочее значение температуры окружающего воз | |
| духа, °С | 40 |
| - нижнее рабочее значение температуры окружающего воз | |
| духа, °С | |
| исполнения УХЛ1 | -60 |
| исполнения УХЛ1* для трансформатора тока с поли- | |
| мерной покрышкой | -50 |
| исполнения УХЛ1 * для трансформатора тока с | |
| фарфоровой покрышкой | -45 |
| - высота над уровнем моря, м, не более | 1000 |
| Наименование характеристики | Значение | ||
| Габаритные размеры трансформаторов: - на полимерной покрышке, мм, не более - на фарфоровой покрышке, мм, не более | высота | ширина | длина |
| 5895 | 830 | 1724 | |
| 5952 | 1300 | 1724 | |
| Масса, трансформаторов: - на полимерной покрышке кг - на фарфоровой покрышке кг | 1250±125 1600±160 | ||
наносится на эксплуатационную документацию и методом термотрансферной печати на табличку трансформатора тока.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество |
| Трансформатор тока ТГФ-500 | БШИП.671214.011 | 1 шт. |
| Комплект ЗИП одиночный | БШИП.671214.011 ЗИ1 | 1 экз. |
| Комплект ЗИП монтажный (на партию трансформаторов тока, поставляемых в один адрес) | БШИП.671214.011 ЗИ2 | 1 экз. |
| Паспорт | БШИП.671214.011 ПС | 1 экз. |
| Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) | БШИП.671214.011 РЭ | 1 экз. |
| Руководство по эксплуатации сигнализатора давления (на партию трансформаторов тока, поставляемых в один адрес) | 1 экз. | |
| Элегаз: - для климатического исполнения УХЛ1* для трансформаторов тока на полимерной покрышке - для климатического исполнения УХЛ1* для трансформаторов тока на фарфоровой покрышке - для климатического исполнения УХЛ1 для трансформаторов тока на полимерной покрышке - для климатического исполнения УХЛ1* для трансформаторов тока на фарфоровой покрышке | ТУ 6-02-1249 | 47 кг 38 кг 21 кг 17 кг |
| Азот для климатического исполнения УХЛ1: - для трансформаторов тока на полимерной покрышке - для трансформаторов тока на фарфоровой покрышке | ГОСТ 9293 | 9 кг 7 кг |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550-86;
- прибор сравнения КТ 01 (Регистрационный № 18287-99) с допускаемой погрешностью по току в пределах от ±0,001 % до ±0,03 % и по фазовому углу от ±3,0' до ±0,1';
- магазин нагрузок МР 3027 (Регистрационный № 34915-07), 1-5 А,1-50 В-А, cos j=0,8, ПГ ±4 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится при первичной поверке в Разделе 7 паспорта и при периодической поверке на свидетельство о поверке.
приведены в эксплутационном документе.
ГОСТ 8.550-86 Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-022-04682485-2007 Трансформаторы тока типа ТГФ-500 Технические условия
