| Номер в госреестре | 66624-17 |
| Наименование СИ | Сейсмометры |
| Обозначение типа СИ | LE-3Dlite MkIII, LE-3Dlite MkII, LE-3D/5s |
| Изготовитель | "Lennartz electronic GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Сейсмометры моделей LE-3Dlite Mklll, LE-3Dlite Mkll, LE-3D/5s (далее - сейсмометры) предназначены для непрерывного измерения значений виброскорости.
Принцип действия сейсмометров основан на преобразовании измеренных значений виброскорости по трём взаимно ортогональных направлениях Х, Y, Z в пропорциональный электрический сигнал (напряжение постоянного тока), амплитуда которого соответствует внешнему воздействию. Преобразование происходит с помощью трёх одинаковых встроенных индуктивных велосиметров.
Сейсмометры отличаются друг от друга размерами, массой и коэффициентом преобразования. Тип выходного сигнала - аналоговый, дифференциальный. Все модели имеют три регулируемые ножки и пузырьковый уровень. LE-3Dlite Mklll, LE-3Dlite Mkll имеют возможность крепления к тросу для опускания в шахту.

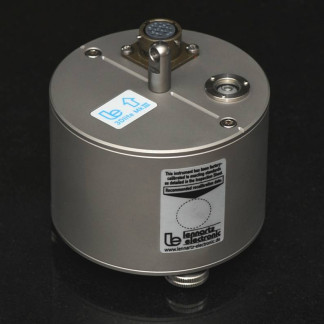

Конструктивно сейсмометр выполнен в виде цилиндрического корпуса из стали с установленными внутри платформой с велосиметрами.
Место нанесения знака утверждения типа и знака поверки
отсутствует.
| Наименование характеристики | Модели | ||
| LE-3Dlite MkII | LE-3Dlite MkIII | LE-3D/5s | |
| Значение | |||
| Диапазон измерения виброскорости по оси X, Y, Z , мм/с | от 0,1 до 12,5 | ||
| Диапазон рабочих частот, Гц | от 1 до 100 | от 1 до 100 | от 0,2 до 50 |
| Номинальный коэффициент преобразования на базовой частоте 10 Гц, мВ/(мм/с) | 400 | 800 | 400 |
| Пределы допускаемой основной приведённой погрешности измерения виброскорости в рабочем диапазоне частот и температур для осей X, Y, Z, % | ±1,5 | ||
| Нормальная область значений температуры: 0/'~' диапазон температур, С | от +15 до +25 | ||
| Условия эксплуатации: диапазон рабочих температур, 0С | от -45 до +65 | ||
| Г абаритные размеры (диаметр x высота), мм, не более | 097 х 68 | 097 х 68 | 0195 х165 |
| Масса, кг, не более: | 1,8 | 1,8 | 6 |
наносится на корпус устройства методом наклейки (гравировки) и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сейсмометры | LE-3DLite Mk II | 21 шт. |
| Сейсмометры | LE-3DLite Mk III | 30 шт. |
| Сейсмометры | LE-3D/5s | 51 шт. |
| Руководство по эксплуатации | - | 1 экз. на партию |
| Методика поверки | МП 204/3 - 11 - 2016 | 1 экз. |
осуществляется по документу МП 204/3 - 11 - 2016 «Сейсмометры моделей LE-3Dlite MkIII, LE-3Dlite MkII, LE-3D/5. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.10.2016 г. Основные средства поверки:
- поверочная виброустановка (рабочий эталон 1 разряда по ГОСТ Р 8.800-2012) в диапазоне частот от 0,1 до 20000 Гц с погрешностью не более 1 %;
- мультиметр цифровой Agilent 34411A (Рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус устройства методом наклейки.
приведены в эксплуатационном документе.
Техническая документация фирмы «Lennartz electronic GmbH» , Германия ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 110-1 до 2104 Гц
| Зарегистрировано поверок | 204 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
