| Номер в госреестре | 66630-17 |
| Наименование СИ | Комплексы программно-аппаратные поиска и измерения побочных электромагнитных излучений и наводок |
| Обозначение типа СИ | Навигатор-ПхМ |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные поиска и измерения побочных электромагнитных излучений и наводок «Навигатор-ПхМ» (далее - комплексы) предназначены для измерений частот и уровней сигналов побочных электромагнитных излучений и наводок.
Принцип действия комплексов основан на поиске побочных электромагнитных излучений и наводок, измерении и последовательном анализе амплитудно-частотных характеристик электрической и магнитной составляющих электромагнитного поля, а также характеристик сигналов в тракте, наведенных электромагнитными полями.
Конструктивно комплексы имеют 4 модификации, различающиеся диапазонами рабочих частот: «Навигатор-П3М», «Навигатор-П4М», «Навигатор-П5М» и «Навигатор-П6М» и состоят из измерительного модуля ИМ (измерительное устройство), ПЭВМ типа Notebook со специальным программным обеспечением (СПО) «Навигатор», антенн измерительных (первичные измерительные преобразователи), пробника напряжения пассивного «Шмель-П», штатива диэлектрического «ТТТД-1В». Связь между устройствами осуществляется с помощью стандартных интерфейсов дистанционного управления.

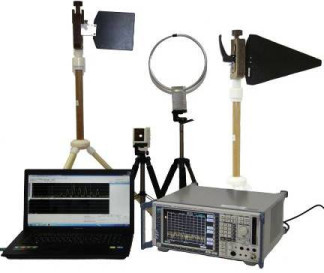

Общий вид комплекса и пробника напряжения «Шмель-II» с местами нанесения знаков защиты от несанкционированного доступа приведен на рисунках 1 и 2.
Рисунок 2 - Пробник напряжения «Шмель- II»
Метрологически значимая часть программного обеспечения (ПО) комплексов представляет собой специализированное ПО «Навигатор-С».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СПО «Навигатор-С» |
| Номер версии ПО (идентификационный номер) | 7.0 |
| Цифровой идентификатор ПО | e07b4a63 |
| Другие идентификационные данные, если имеются | Алгоритм вычисления цифрового идентификатора ПО - CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц: - при измерении напряженности электрического поля: «Навигатор-П3М», «Навигатор-П4М» «Навигатор-П5М» «Навигатор-П6М» - при измерении напряженности магнитного поля - при измерении напряжения переменного тока (с использованием пробника напряжения), наведенного электромагнитным полем (при условии технической возможности ИМ) | от 9-103 до 2-109 включ. от 9-103 до 1,2-1010 включ. от 9-103 до 2,6-1010 включ. от 9-103 до 3 107 включ. от 3-103 до 4108 включ. |
| Наименование характеристики | Значение |
| Ширина полосы пропускания измерительного устройства, кГц | 0,01; 0,03; 0,1; 0,3; 1; 3; 10; 30; 100; 300 |
| Пределы допускаемой абсолютной погрешности измерений частоты гармонического колебания измерительным устройством, кГц | ±0,01; ±0,03; ±0,1; ±0,3; ±1; ±3; ±10; ±30; ±100; ±300 |
| Динамический диапазон измерений, дБ, не менее | 82 |
| Средний уровень собственных шумов измерительного устройства на частоте настройки 1 МГц при ширине полосы пропускания 1 кГц, дБ (мкВ), не более | 5 |
| Пределы допускаемой погрешности измерений, дБ: - напряженности электрического поля - напряженности магнитного поля - напряжения переменного тока (с использованием пробника) | ±3,0 ±3,0 ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 45 |
| Г абаритные размеры транспортной укладки (длинахширинахвысота), мм, не более | 626x492x350 |
| Параметры питания: - напряжение переменного тока, В - частота, Гц | /-)^sr\ + 10 % 220 - 15 % 50±1 |
| Потребляемая мощность, В • А, не более | 500 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре +25°С), %, не более | от +15 до +25 80 |
наносится типографским способом на титульный лист эксплуатационной документации.
Комплект поставки приведен в таблице 4.
Таблица 4
| Наименование | Обозначение | Количество | |
| «Навигатор-П3 М» | Анализатор спектра* | измерительный модуль ИМ-3 | 1 шт. |
| а) R&S FSC3 б) R&S FSL3 в) Aeroflex 3251 г) Keysight E4402B д) Keysight E4403B е) Keysight N9000A-503 ж) Keysight N9340B з) Keysight N9320B | |||
| а) АМА-30 и АДА-9 или б) АИР 3-2 и АИ 5-0 | комплект антенн измерительных | 1 шт. | |
| Наименование | Обозначение | Количество | ||
| «Навигатор-П4М» | Анализатор спектра* | измерительный модуль ИМ-4 | 1 шт. | |
| а) R&S FSH4 б) R&S FSV4 в) R&S FSU3 г) Keysight N9010A-503 д) Keysight N9020A-503 е) Keysight N9030A-503 | ||||
| а) АМА-30 и АДА-9 или б) АИР 3-2 и АИ 5-0 | комплект антенн измерительных | 1 шт. | ||
| «Навигатор-П5М» | Анализатор спектра* | измерительный модуль ИМ-5 | 1 шт. | |
| а) Aeroflex 3253 б) Keysight N9000A-513 в) Keysight N9010A-513 г) Keysight N9020A-513 д) Keysight N9030A-513 е) Keysight E4405B ж) R&S FSV13 | ||||
| а) АМА-30, АДА-9 или и АЛП-12 б) АИР 3-2, АИ 5-0 и ЛПА-2 | комплект антенн измерительных | 1 шт. | ||
| «Навигатор-П6М» | Анализатор спектра* | измерительный модуль ИМ-6 | 1 шт. | |
| а) Aeroflex 3254 б) Keysight N9000A-526 в) Keysight N9010A-526 г) Keysight N9020A-526 д) Keysight N9030A-526 е) Keysight E4407B ж) R&S FSV40 | ||||
| а) АМА-30 и АДА-9 или б) АИР 3-2 и АИ 5-0 | комплект антенн измерительных | 1 шт. | ||
| ЕЛВ-26 | антенна измерительная логопериодическая | 1 шт. | ||
| АРП-40 | антенна измерительная рупорная | 1 шт. | ||
| * - измерительный модуль может комплектоваться одним из указанных анализаторов спектра утвержденного типа | ||||
| К каждой модификации комплекса прилагается: | ||||
| Наименование | Обозначение | Количество | ||
| Пробник напряжения | «Шмель-II» | 1 шт. | ||
| Штатив диэлектрический | ШД-1В | 1 шт. | ||
| Руководство по эксплуатации на комплекс «Навигатор-ПхМ» | ЛИБЮ.424400.049РЭ | 1 шт. | ||
| Формуляр на комплекс «Навигатор-ПхМ» | ЛИБЮ.424400.049ФО | 1 шт. | ||
| Руководство оператора программы «Навигатор-С» | RU.ЛИБЮ.00023-01 33 01 | 1 шт. | ||
| Методика поверки комплекса | 1 шт. | |||
| Копия сертификата соответствия на расчетную часть специального программного обеспечения «Навигатор-С» | 1 шт. | |||
осуществляется по документу МП 66630-17 «Инструкция. Комплексы программно-аппаратные поиска и измерения побочных электромагнитных излучений и наводок «Навигатор-ПхМ». Методика поверки», утвержденному начальником ФГБУ «ГНМЦ Минобороны России» 05.09.2016.
Основные средства поверки:
- установка измерительная К2П-70 (рег. № 26236-03);
- установка измерительная К2П-71 (рег. № 26235-03);
- комплект образцовых средств измерений напряженности электромагнитных полей «Панировка-ЭМ»;
- генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85);
- генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07);
- анализатор спектра Agilent Е4440А (рег. № 26411-04);
- антенна измерительная П6-23М (рег. № 24810-10);
- комплект антенный измерительный АИК 1-40 А/03 (рег. № 36492-07);
- частотомер электронно-счетный Ч3-66 (рег. № 9273-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ РВ 20.39.304-98
ГОСТ 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 8.808-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц
Комплексы программно-аппаратные поиска и измерения побочных электромагнитных излучений и наводок «Навигатор-ПхМ. Технические условия ЛИБЮ.424400.049ТУ»
