| Номер в госреестре | 66631-17 |
| Наименование СИ | Усилители импульсных сигналов |
| Обозначение типа СИ | VCH-606 |
| Изготовитель | Акционерное общество «Время-Ч» (АО «Время-Ч»), г. Нижний Новгород |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители импульсных сигналов VCH-606 (далее - усилители) предназначены для воспроизведения одиночных импульсных сигналов или последовательности импульсов на 16 независимых выходов.
Конструктивно усилитель выполнен в виде моноблока, в металлическом корпусе стоечного варианта.
Функционально усилитель состоит из селектора импульсов, цифро-аналогового преобразователя, распределителя импульсов, линий задержки, детекторов наличия сигналов, выходных буферных усилителей и блока питания.
Принцип действия усилителей основан на формировании из входного импульсного сигнала нормализованного импульсного сигнала, имеющего для внутренних цепей усилителя уровни ТТЛ, и распределении этого сигнала по 16 выходным буферным усилителям, для передачи на 16 выходных разъемов.

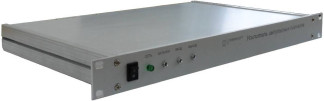

Внешний вид усилителей, место нанесения наклейки «Знак утверждения типа», поверительного клейма и схема пломбировки от несанкционированного доступа приведены на рисунках 1,2.
1 - Место нанесения, поверительного клейма
2 - Место пломбировки от несанкционированного доступа
отсутствует.
приведены в таблице 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Параметры входного импульсного сигнала: - полярность - частота повторения, Гц - амплитуда импульса, В, не более - длительность импульса, нс, не менее | положительная от 1 до 107 10 50 |
| Параметры выходного импульсного сигнала: - полярность - амплитуда импульса, В - длительность фронта импульса, нс, не более | положительная от 2,5 до 5,0 1 |
| Время установления рабочего режима, мин, не более | 10 |
| Задержка распространения сигнала от входа к выходу, нс, не более | 20 |
| Относительная разность задержек рабочих фронтов выходных сигналов, пс, не более | 150 |
| Температурный коэффициент задержки распространения сигнала, пс/°С, не более | 10 |
Таблица 2 - Основные технические характеристики
| Г абаритные размеры (ширина х высота х глубина), мм, не более | 483 х 44 х 310 |
| Масса, кг, не более: - усилителя - усилителя в упаковке | 4 6 |
| Напряжение питания от сети переменного тока, В | 220±22 |
| Напряжение питания от сети постоянного тока, В | от 22 до 30 |
| Потребляемая мощность от сети питания переменного тока, В А, не более | 20 |
| Потребляемая мощность от сети питания постоянного тока, Вт, не более | 20 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре воздуха +25 °С, % | от +5 до +40 от 84 до 106 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на лицевую панель усилителей.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У силитель импульсных сигнало | VCH-606 | 1 шт |
| Комплект ЗИП | 1 к.т | |
| Руководство по эксплуатации | ЯКУР.468749.002РЭ | 1 шт |
| Наименование | Обозначение | Количество |
| Формуляр | ЯКУР.468749.002ФО | 1 шт |
| Упаковка | ЯКУР.411915.079 | 1 шт |
| Ящик укладочно-транспортный | ЯКУР.323361.032 | 1 шт |
осуществляется по документу ЯКУР.468749.002 РЭ «Усилитель импульсных сигналов VCH-606. Руководство по эксплуатации», раздел 6 «Поверка прибора», утверждённому начальником ФГБУ «ГНМЦ» Минобороны России 14.04.2016 г.
Основные средства поверки:
- осциллограф WaveMaster 804Zi-A (рег. № 49227-12) полоса пропускания 4 ГГц входной импеданс 50 Ом, диапазон горизонтальной развертки от 20 пс до 128 с, диапазон вертикальной развертки от 2 мВ/дел до 10 В/дел, пределы допускаемой абсолютной погрешности измерений временных интервалов ±(0,06/Рдискр.+ (1х10-6 + 0,5х10-6/ГОд) х Тизм.), где FaTOKFl. - частота дискретизации, Тизм. - измеряемый временной интервал;
- генератор АКИП-3402 (рег. № 40102-08) диапазон выходных частот от 500 мкГц до 10 МГц, время нарастания/спада фронта импульса не более 10 нс, амплитуда выходного импульса на нагрузке 50 Ом от 10 мВ до 10 В, диапазон регулировки длительности фронта импульса от 5 нс до 100 нс, пределы допускаемой относительной погрешности по частоте ±20х10-6 .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей с требуемой точностью.
Знак поверки наносится на лицевую панель усилителей.
приведены в эксплуатационном документе.
ЯКУР.468749.002ТУ. Усилитель импульсных сигналов. Технические условия.
