| Номер в госреестре | 66632-17 |
| Наименование СИ | Система измерений параметров технологического оборудования |
| Обозначение типа СИ | 373УК09 |
| Изготовитель | ЗАО "НПЦ "МЕРА", г.Королев |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений параметров технологического оборудования 373УК09 (далее -система) предназначена для измерений напряжения постоянного и переменного тока, силы постоянного тока, относительного напряжения, а также для регистрации, контроля и отображения результатов измерений и расчётных величин.
Принцип действия системы основан на приёме от первичных преобразователей (1111), не входящих в ее состав, сигналов о значениях измеряемых (контролируемых) параметров, их преобразовании (при необходимости) в унифицированные сигналы, преобразовании этих сигналов в цифровой код, передаче преобразованных сигналов посредством сети Ehternet на рабочие станции обработки информации и отображения измеряемых (контролируемых) параметров в виде цифровых значений физических величин измеряемых параметров в единицах измерения.
Конструктивно система выполнена в виде совокупности компонентов (модулей, блоков), каждый из которых выполняет одну из функций, предусмотренных процессом измерений. Компоненты системы расположены в комплексе измерений и регистрации и комплексе обработки информации и управления.
Комплекс измерений и регистрации состоит из шкафа приборного, в котором установлены комплекс измерительный магистрально-модульный MIC-236 с измерительными модулями MR-114C1, MR-202, MR-114, MR212, модуль синхронизации МЕ-020/220 RS485, источник бесперебойного питания, шкафа кроссировочного соединительного, в котором установлены блоки взрывозащиты МЕ-900 с модулями взрывозащиты МЕ-903 (МЕ-905) и комплекта ЗИП. Блоки взрывозащиты МЕ-900 обеспечивают уровень и вид взрывозащиты [Exia] IIC.
Комплекс обработки информации и управления состоит из двух рабочих станций обработки информации, шкафа БЛИЖ.408320.136.064.
Соединение аппаратуры между комплексами проведено с помощью оптоволоконного
кабеля.
Функционально в состав системы входят измерительные каналы (ИК):
- силы постоянного тока, соответствующей значениям абсолютного давления газообразных сред (ИК № 1);
- относительного напряжения, соответствующего значениям абсолютного давления газообразных сред (ИК № 2);
- напряжения переменного тока, соответствующего значениям акустического давления
(ИК № 3);

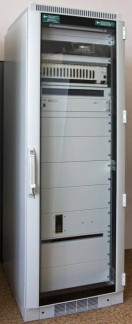

- напряжения постоянного тока, соответствующего значениям температуры (ИК № 4). Фотографии внешнего вида составных частей системы представлены на рисунках 1-6. Защита от несанкционированного доступа к компонентам ИК системы предусмотрена:
- для рабочих станций обработки информации, в виде наклейки, внешний вид которой представлен на рисунке 7;
- для оборудования, установленного в шкафу приборном БЛИЖ.408310.002.039, шкафу кроссировочном соединительном БЛИЖ.408320.151.008, шкафу БЛИЖ.408320.136.064 и для блока коммутации испытательных воздействий БЛИЖ.403530.004.001 из комплекта ЗИП в виде замка на дверце шкафа (блока), запираемого ключом (рисунки 8-10) соответственно.
| Lаи елсч—™» " “il___■■ ' ssrsr ш5!й?5о'ю1 ^ ся*м | |
| f | |
| ”1 J |
| ' ^ | „_1 | ||||||
| 1* % | * | • | • | • | • | *»*] | |
| |% « | * | * | * | • | * | • | ft ft ft |
| 1' « | « | « ____1 | • | * | ft | ft ft « |
Рисунок 5 - Внешний вид блока коммутации испытательных воздействий БЛИЖ.403530.004.001 из комплекта ЗИП (блок закрыт)
Рисунок 6 - Внешний вид блока коммутации испытательных воздействий БЛИЖ.403530.004.001 из комплекта ЗИП (блок открыт)
Рисунок 9 - Внешний вид замка шкафа Рисунок 10 - Внешний вид замка шкафа
кроссировочного соединительного БЛИЖ.408320.136.064 и блока коммутации
БЛИЖ.408320.151.008 испытательных воздействий
БЛИЖ.403530.004.001
Программное обеспечение (ПО) включает общее и специальное ПО.
В состав общего ПО входит операционная система Windows 7 Pro.
В состав специального ПО входит «Recorder» - программа управления комплексом MIC. В программе управления комплексом MIC метрологически значимой частью специального ПО «Recorder» является метрологический модуль scales.dll.
Метрологически значимая часть ПО и измеренные данные системы достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MERA Recorder (scales.dll) |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики ИК № 1 системы
| Наименование параметра ИК | Кол-во ИК | Диапазон измерений значений входного сигнала | Диапазон индикации контролируемого параметра | Пределы Допускаемой относительной погрешности измерений |
| Сила постоянного тока, соответствующая значениям абсолютного давления газообразных сред в диапазоне преобразований ПП типа DMP 331 | 23 | от 4 до 20 мА | от 0 до 1,0 МПа | ±1,5 % от диапазона измерений |
Таблица 3 - Метрологические характеристики ИК № 2 системы
| Наименование параметра ИК | Кол-во ИК | Диапазон измерений значений входного сигнала | Диапазон индикации контролируемого параметра | Пределы Допускаемой относительной погрешности измерений |
| Относительное напряжение, соответствующее значениям абсолютного давления газообразных сред в диапазоне преобразований ПП типа ДАВ 068 | 9 | от 0 до 1,35 мВ/В | от 0 до 250 кПа | ±1,5 % от верхнего предела |
Таблица 4 - Метрологические характеристики ИК № 3 системы
| Наименование параметра ИК | Кол-во ИК | Диапазон измерений значений входного сигнала | Диапазон индикации контролируемого параметра | Пределы допускаемой относительной погрешности измерений |
| Напряжение переменного тока, соответствующее значениям акустического давления в частотном диапазоне от 32 до 8000 Гц в диапазоне преобразований ПП типа ДХС 514 | 9 | от 4,978 мВ до 4,967 В | от 125 до 185 дБ (от 35,56 до 35480 Па) | ±8 % от измеряемой величины на частоте 1000 Гц |
| неравномерность АЧХ ±12 % |
| Наименование параметра ИК | Кол-во ИК | Диапазон измерений значений входного сигнала | Диапазон индикации контролируемого параметра | Пределы допускаемой относительной- погрешности измерений |
| Напряжение постоянного тока, соответствующее значениям температуры поверхностей конструкции в диапазоне преобразований ПП типа К (ТХА) | 30 | от 0 до 45,119 мВ | от 0 до +1100 °С (от 273 до 1373 К) | ±0,4 % от верхнего предела |
| Напряжение постоянного тока, соответствующее значениям температуры газообразных сред в диапазоне преобразований ПП типа А-1 (ТВР) | 26 | от 0 до 28,66 мВ | от 0 до +1950 °С (от 273 до 2223 К) | ±0,45 % от верхнего предела |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 5500 |
| Г абаритные размеры основных составных частей системы (ширина х высота х глубина), мм, не более: | |
| - шкаф кроссировочный соединительный БЛИЖ.408320.151.008 | 1000x1800x400 |
| - шкаф приборный БЛИЖ.408310.002.039 | 1000x1800x400 |
| - шкаф БЛИЖ.408320.136.064 | 380x421x220 |
| - рабочая станция обработки информации БЛИЖ.401350.014.046 | 480x88x387 |
| - комплект ЗИП БЛИЖ.402490.015.029 | 850x2000x500 |
| Масса составных частей системы, кг, не более: | |
| - шкаф кроссировочный соединительный БЛИЖ.408320.151.008 | 50 |
| - шкаф приборный БЛИЖ.408310.002.039 | 90 |
| - шкаф БЛИЖ.408320.136.064 | 8 |
| - рабочая станция обработки информации БЛИЖ.401350.014.046 | 12 |
| - комплект ЗИП БЛИЖ.402490.015.029 | 10 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится типографским способом на титульный лист формуляра «Система измерений параметров технологического оборудования 373УК09. БЛИЖ.401200.100.432 ФО» и на верхний левый угол шкафа приборного БЛИЖ.408310.002.039 в виде наклейки.
Таблица 7 - Комплект поставки средства измерений
| Наименование | Обозначение | Количество |
| 1. Система измерений параметров технологического оборудования 373УК09 | БЛИЖ.401201.011.432 | 1 шт. |
| 2. Комплект ЗИП | БЛИЖ.402490.015.029 | 1 шт. |
| 3. Руководство по эксплуатации | БЛИЖ.401200.100.432 РЭ | 1 экз. |
| 4. Формуляр | БЛИЖ.401200.100.432 ФО | 1 экз. |
| 5. Методика поверки | БЛИЖ.401201.100.432 МП | 1 экз. |
осуществляется по документу БЛИЖ.401201.100.432 МП «Инструкция. Система измерений параметров технологического оборудования 373УК09. Методика поверки», утвержденному ООО «КИА» 16.09.2016 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 725 (рег. № 52221-12);
- мультиметр-мегаомметр цифровой Fluke 1587 (рег. № 33752-12);
- катушка электрического сопротивления постоянному току Р331 (рег. № 1162-58);
- мера электрического сопротивления постоянного тока многозначная Р3026-2 (рег. № 8478-91);
- мера электрического сопротивления многозначная МС 3055 (рег. № 42847-09);
- генератор сигналов специальной и произвольной формы Agilent 33521 A (рег. № 52150-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерений параметров технологического оборудования 373УК09
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 30 А
ГОСТ 8.027-2001. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.107-81. Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений
8 3
абсолютного давления в диапазоне от 110 до 110 Па
ГОСТ 8.840-2013. Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 106 Па
ГОСТ Р 8.765-2011. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц
ГОСТ Р 8.596-2002. Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
