| Номер в госреестре | 66633-17 |
| Наименование СИ | Измерители коэффициента трансформации |
| Обозначение типа СИ | TTR |
| Изготовитель | "Megger Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители коэффициента трансформации серии TTR (далее - измерители) предназначены для измерения коэффициента трансформации силовых и измерительных трансформаторов напряжения и тока на месте их эксплуатации.
Измерители представляют собой переносные цифровые измерительные приборы. Аналоговые сигналы преобразуются приборами в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора, распечатаны на внешнем принтере или переданы на внешний компьютер через интерфейсы связи RS232, USB, Ethernet. Управление процессами измерений осуществляется встроенным микропроцессором.
Принцип действия измерителей основан на одновременном измерении напряжений на входе и выходе трансформатора. Измеритель подает напряжение от внутреннего источника на вход проверяемого трансформатора (первичную обмотку) и измеряет напряжение, индуктируемое на его выходе (на вторичной обмотке). Отношение напряжений прямо пропорционально коэффициенту трансформации. Кроме этого приборы измеряют силу испытательного тока (тока возбуждения), угол сдвига фаз напряжений первичной и вторичной обмоток, электрическое сопротивление постоянному току (сопротивление обмоток), определяют полярность обмоток.
Измерители изготавливаются в виде следующих модификаций: TTR25, TTR100, TTR300, TTR310, TTR330. Модификации имеют одинаковый принцип действия и отличаются между собой функциональностью, интерфейсами связи, габаритными размерами, массой. Отличия модификаций приведены в таблице 1.
Измерители TTR25, TTR100 предназначены для тестирования однофазных и трехфазных трансформаторов (последовательно по одной фазе). Измерители TTR300, TTR310, TTR330 предназначены для тестирования однофазных и трехфазных трансформаторов (одновременно по всем фазам).
Модификация TTR300 не имеет собственного ЖК-дисплея и функционирует под управлением внешнего персонального компьютера с предустановленным программным обеспечением PowerDB Lite.
Основные узлы измерителей: источник напряжения переменного тока, источник силы постоянного тока, устройство измерения напряжения переменного (постоянного) тока, АЦП, микропроцессор, ЖК-дисплей, клавиатура (кроме модификации TTR300), источник питания.

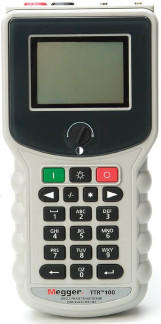

Общий вид измерителей представлен на рисунках 1 - 5.
Конструктивно измерители TTR25, TTR100 выполнены в корпусе из пластика. На верхней торцевой панели расположены разъемы. На лицевой панели расположены ЖК-дисплей и клавиатура.
Конструктивно измерители TTR300, TTR310, TTR330 выполнены в корпусах из полипропилена в виде кейса с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса.
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (PowerDB Lite) применяется для связи с компьютером через интерфейсы связи. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений; проводить оценку, анализ и сравнение результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Функциональные характеристики измерителей
| Наименование характеристики | Значение для модификаций | ||||
| TTR25 | TTR100 | TTR300 | TTR310 | TTR330 | |
| Измерение коэффициента трансформации | Да | Да | Да | Да | Да |
| Измерение тока возбуждения | Да | Да | Да | Да | Да |
| Измерение угла фазового сдвига | Нет | Да | Да | Да | Да |
| Измерение сопротивления обмоток | Нет | Да | Нет | Нет | Нет |
| Определение полярности обмоток | Да | Да | Да | Да | Да |
| Печать данных на внешнем принтере | Нет | RS232 | Нет | RS232 | USB |
| Сохранение результатов измерений во встроенной памяти | Нет | До 200 | Нет | До 200 | До 100 тыс. |
| Передача данных на ПК | Нет | RS232 | RS232 | RS232 | Ethernet |
| Питание от сети | Нет | Да | Да | Да | Да |
| Питание от батарей (аккумуляторов) | Да | Да | Нет | Нет | Нет |
Таблица 3 - Метрологические характеристики измерителей TTR25
| Наименование характеристики | Значение |
| Испытательное напряжение переменного тока частотой 55 Гц, В | 0,5; 1,5; 8 |
| Диапазон измерений коэффициента трансформации КТ | от 0,8 до 20000 |
| Пределы допускаемой относительной погрешности измерений коэффициента трансформации, %, в диапазонах от 0,8 до 4000 от 4001 до 10000 от 10001 до 20000 | ±0,2 ±0,25 ±0,3 |
| Диапазон измерений силы переменного тока (тока возбуждения), мА | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока возбуждения), мА | ±(0,05Т+0,5) |
| где I - измеренное значение силы тока, мА | |
Таблица 4 - Метрологические характеристики измерителей TTR100
| Наименование характеристики | Значение |
| Испытательное напряжение переменного тока частотой 55 Гц, В | 1,5; 8 |
| Диапазон измерений коэффициента трансформации КТ - при испытательном напряжении 1,5 В - при испытательном напряжении 8 В | от 5 до 2200 от 0,8 до 20000 |
| Пределы допускаемой относительной погрешности измерений коэффициента трансформации, %, в диапазонах от 0,8 до 4000 от 4001 до 10000 от 10001 до 20000 | ±0,2 ±0,25 ±0,3 |
| Диапазон измерений силы переменного тока (тока возбуждения), мА | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока возбуждения), мА | ±(0,05Т+0,5) |
| Диапазон измерений угла фазового сдвига, градусов | ±90 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, градусов | ±0,09 |
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления постоянного тока, Ом | от 0 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока, Ом, в диапазонах от 0,00010 до 0,00999 от 0,01 до 9,99 от 10 до 2000 | ±(0,1-R+0,0005) ±(0,1-R+0,001) ±(0,1-R+1 е.м.р.) |
| где I - измеренное значение силы тока, мА; R - измеренное значение сопротивления постоянного тока, Ом; е.м.р. - единица младшего разряда | |
Таблица 5 - Метрологические характеристики измерителей TTR300, TTR310, TTR330
| Наименование характеристики | Значение | ||
| Испытательное напряжение переменного тока частотой 55 Гц, В | 8; 40; 80 | ||
| Диапазон измерений коэффициента трансформации КТ | При испытательном напряжении | ||
| 8 В | 40 В | 80 В | |
| от 0,8 до 2000 от 2001 до 4000 от 4001 до 8000 | от 0,8 до 2000 от 2001 до 4000 от 4001 до 10000 от 10001 до 25000 | от 0,8 до 2000 от 2001 до 4000 от 4001 до 10000 от 10001 до 45000 | |
| Пределы допускаемой относительной погрешности измерений коэффициента трансформации, %, в диапазонах от 0,8 до 2000 от 2001 до 4000 от 4001 до 8000 от 4001 до 10000 от 10001 до 25000 от 10001 до 45000 | При испытательном напряжении | ||
| 8 В | 40 В | 80 В | |
| ±0,1 ±0,25 ±0,35 | ±0,1 ±0,15 ±0,3 ±0,35 | ±0,1 ±0,15 ±0,25 ±0,3 | |
| Диапазон измерений силы переменного тока (тока возбуждения), мА | от 0 до 500 | ||
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока (тока возбуждения), мА | ±(0,02Т+1 е.м.р.) | ||
| Диапазон измерений угла фазового сдвига, градусов | ±90 | ||
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, градусов | ±0,05 | ||
| где I - измеренное значение силы тока, мА; е.м.р. - единица младшего разряда | |||
| Наименование характеристики | Значение для модификаций | ||
| TTR25 | TTR100 | TTR300, TTR310, TTR330 | |
| Параметры электрического | |||
| питания: | |||
| - напряжение переменного тока, В | - | от 100 до 250 | от 216 до 264 |
| - частота переменного тока, Гц | - | 50/60 | 50 |
| - напряжение постоянного тока, В | 9 | 3,6 | - |
| Г абаритные размеры, мм, (длинахширинах высота) | 240x115x50 | 547x330x216 | |
| TTR300 - 10,8 | |||
| Масса, кг | 1,3 | 3,3 | TTR310 - 11,3 TTR330 - 12,7 |
| Рабочие условия применения: | |||
| - температура окружающего воздуха, °С | от -20 до +55 | от -5 до +50 | |
| - относительная влажность воздуха, | |||
| % | до 90 | до 90 | |
наносится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Для модификаций TTR25, TTR100 | ||
| Измеритель (модификация по заказу) | - | 1 шт. |
| Измерительные кабели | 2007-713-6 | 1 к-т |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-206-2016 | 1 экз. |
| Для модификаций TTR300, TTR310, TTR330 | ||
| Измеритель (модификация по заказу) | - | 1 шт. |
| Сумка для переноски кабелей | 2005-265 | 1 шт. |
| Измерительные кабели | - | 1 к-т |
| Кабель питания | 17032-13 | 1 шт. |
| Программное обеспечение на CD-диске | PowerDB Lite | 1 шт. |
| Кабель RS232 | CA-RS232 | 1 шт. |
| Кабель Ethernet | 36798 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-206-2016 | 1 экз. |
осуществляется по документу МП 206.1-206-2016 «Измерители коэффициента трансформации серии TTR. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.11.2016 г.
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); вольтметр универсальный цифровой GDM-78255A (рег. № 38428-08); катушка электрического сопротивления Р310 (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям коэффициента трансформации серии TTR
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" - 2-10 Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
