| Номер в госреестре | 66635-17 |
| Наименование СИ | Счетчики крыльчатые холодной и горячей воды |
| Обозначение типа СИ | ВСКМ |
| Изготовитель | ООО "Декаст М", г.Калуга, ООО "ПК "Прибор", г.Калуга, ООО "Декаст", г.Москва, ООО "ПК Прибор", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики крыльчатые холодной и горячей воды ВСКМ (далее - счетчики) предназначены для измерения объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СНиП 2.04.07 систем теплоснабжения, в жилых домах, а также в промышленных зданиях при учетных операциях.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды, пройдя фильтр, подается в корпус счетчика, поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает в выходной патрубок. Передача вращения крыльчатки в счетный механизм осуществляется при помощи магнитной связи. В многоструйных счетчиках холодной воды вращение крыльчатки в счетный механизм передается прямым механическим способом.
Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м . Индикаторное устройство имеет барабанчики для указания
3 3 тт
количества м , а также стрелочные указатели для указания долей м . На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Со стороны входа счетчик имеет фильтр.
Конструктивно счетчики состоят из:
- корпуса (проточной части);
- счетного механизма с индикаторным устройством.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
| ВСКМ | - | X |
| счетчик воды | ||
| условный диаметр прохода, мм: | ||
| (15) | ||
| (20) | ||
( ) - счетчик холодной и горячей воды одноструйный
Счетчики выпускаются в следующих модификациях и исполнениях:
Х
(М) - счетчик холодной и горячей воды
многоструйный
(X) - счетчик холодной воды
одноструйный
(MX) - счетчик холодной воды многоструйный_
Х
(ДГ1) - герконовый датчик расположен в корпусе счетного механизма, импульсный выход реализован по схеме «сухой контакт»;
(ДГ2) - герконовый датчик съемный, импульсный выход реализован по схеме «сухой контакт»;
(ДГЗ) - герконовый датчик расположен в корпусе счетного механизма, импульсный выход реализован по схеме параллельно-последовательного резистивного делителя;
(МИД) -модификации с счетным механизмом, оснащённым дисковым стрелочным указателем и технологическими посадочными креплениями, для установки модуля дистанционной передачи измеренного объема_
В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счетного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения.

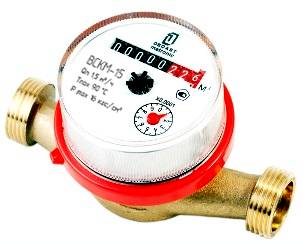

Общий вид счетчиков показан на рисунках 1-3.
Схемы пломбировки счетчиков показаны на рисунке 4. Кольцо (при его наличии) выполняет роль пломбы.
,с.
Пломба
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение параметра | |
| Метрологический класс по ГОСТ Р 50193.1-92 | A; B | |
| Диаметр условного прохода, Ду, мм | 15 | 20 |
| Объемный расход воды, м3/ч: - минимальный, qmin, для счетчиков: а) метрологического класса А | 0,06 | 0,10 |
| б) метрологического класса B | 0,03 | 0,05 |
| - переходный, qt, для счетчиков: а) метрологического класса А | 0,15 | 0,25 |
| б) метрологического класса B | 0,12 | 0,20 |
| - номинальный, qn | 1,5 | 2,5 |
| - максимальный, qmax | 3 | 5 |
| Максимальный объем воды, м3, измеренный за: - сутки | 37,5 | 62,5 |
| - месяц | 1125,0 | 1875,0 |
| Пределы допускаемой относительной погрешности измерений объема холодной воды, в диапазоне объемных расходов, %: - qmin < q < qt | ±5 | |
| - qt < q < qmax | ±2 | |
| Порог чувствительности, м3/ч, не более а) для Ду 15 мм | 0,010 | |
| б) для Ду 20 мм | 0,015 | |
| Потеря давления при объемном расходе qmax, МПа, не более | 0,1 | |
| Максимальное рабочее избыточное давление воды, МПа | 1,6 | |
| Диапазон температур воды, °С, при измерении объема: - ВСКМ | от 5 до 90 | |
| - ВСКМ М | от 5 до 90 | |
| - ВСКМ Х | от 5 до 50 | |
| - ВСКМ МХ | от 5 до 50 | |
| ** / Вес импульса , л/имп. | 1; 10 | |
| * Метрологический класс счетчиков определяется видом монтажа: - метрологический класс А - при вертикальном и наклонном монтаже счетчиков; - метрологический класс B - при горизонтальном монтаже счетчиков. ** Только для счетчиков, укомплектованных импульсным выходом. | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Диаметр условного прохода, Ду, мм | 15 | 20 | |
| Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С | от 1 до 50 | ||
| - относительная влажность, %, не более | 98 | ||
| Габаритные размеры одноструйных счетчиков, мм, не более: - длина | 110 (80)* | 130 | |
| - ширина | 77 | 77 | |
| - высота | 85 | 85 | |
| Наименование характеристики | Значение | ||
| Габаритные размеры многоструйных счетчиков, мм, не более: - длина | 165 | 190 | |
| - ширина | 83 | 83 | |
| - высота | 103 | 103 | |
| Емкость счетного механизма, м3 | 99999,9999 | ||
| Цена деления контрольной шкалы индикаторного устройства, м3 | 0,0001 | ||
| Масса одноструйных счетчиков, кг, не более | 0,6 | 0,7 | |
| Масса многоструйных счетчиков, кг, не более | 1,1 | 1,5 | |
| Средний срок службы, лет | 12 | ||
| Средняя наработка на отказ, ч, не менее | 110000 | ||
| * Только для счетчиков с монтажной длиной 80 мм. | |||
наносится на индикаторное устройство любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость и на титульном листе паспорта типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик крыльчатый холодной и горячей воды | ВСКМ* | 1 шт. |
| Паспорт | 1 шт. | |
| Г айка** | 2 шт. | |
| Штуцер** | 2 шт. | |
| Прокладка** | 2 шт. | |
| * Модификация счетчика определяется договором на поставку. ** По требованию заказчика допускается комплектность без штуцеров, гаек и прокладок | ||
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 (установка поверочная УП-65, регистрационный номер 27362-04);
- рабочий эталон 2-го разряда транспортируемый по ГОСТ 8.374-2013 (установка поверочная переносная Каскад-2П, регистрационный номер 25742-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в паспорт и/или на бланк свидетельства о поверке счетчика.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ТУ 26.51.52.110-015-77986247-2016 Счетчики крыльчатые холодной и горячей воды ВСКМ. Технические условия
