| Номер в госреестре | 66643-17 |
| Наименование СИ | Системы учета ГСМ |
| Обозначение типа СИ | ЖЛТЕХ |
| Изготовитель | ЗАО "ПРОМТЕХ" "PROMTEX", г.Москва; ООО "Промышленные технологии", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы учета ГСМ ЖЛТЕХ предназначены для измерений объёма и массы топлива с кинематической вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт).
Принцип действия систем учета ГСМ ЖЛТЕХ основан на передаче информации о результатах измерений объёма и массы от комплекта ЖЛТЕХ на стационарный комплект ЖЛТЕХ-901.М при помощи протокола беспроводной связи Wi-Fi.
Системы учета ГСМ ЖЛТЕХ предназначены для использования на автотопливозаправщиках и стационарных объектах при внутрихозяйственном учете.
Системы учета ГСМ ЖЛТЕХ состоят из стационарных комплектов ЖЛТЕХ-901.М и комплектов ЖЛТЕХ.
Комплекты ЖЛТЕХ представляют собой установку для налива топлива, которая устанавливается на раму автотопливозаправщика (бортовой комплект, далее - АТЗ) или на стационарном объекте (стационарный комплект), и изготавливаются в следующих модификаций, которые отличаются методом измерений:
- ЖЛТЕХ-101.М - измерения объёма.
Конструкция комплектов ЖЛТЕХ-101.М включает в себя установку для налива топлива (канал измерений объёма), которая состоит из измерителя объёма топлива (счётчики жидкости СЖ (модели СЖ-ППО и СЖ-ППВ, регистрационный номер 59916-15); измерителя объёма RSJ-50 (производства фирмы Bennett, Китай); клапан электромагнитный; датчик импульсов; отсчетное устройство в комплекте с программным обеспечением; обогреватель; блок фильтра; перепускной клапан; миникомпьютер с программным обеспечением; модуль клавиатуры и дисплей; раздаточный кран.
По дополнительному заказу в состав комплектов ЖЛТЕХ-101.М могут быть включены уровнемер ПМП, блок сопряжения с уровнемером, блок питания уровнемера ПМП, преобразователь интерфейсов ПМП, принтер чековый, беспроводной сетевой клиент Wi-Fi и насос.
ЖЛТЕХ-301.М - прямые динамические измерения массы (в соответствии с ГОСТ Р 8.903-2015) и измерения объёма.
Комплекты ЖЛТЕХ-301.М состоят из установки для налива топлива (канал измерений массы и канал измерений объёма), включающую счетчик-расходомер массовый Micro Motion (регистрационный номер 45115-16), расходомер-счетчик массовый OPTIMASS x400 (регистрационный номер 53804-13), расходомер массовый Promass (регистрационный номер 15201-11), счетчик-расходомер массовый кориолисовый ROTAMASS (регистрационный номер 27054-14), счетчик-расходомер массовый «ЭМИС-МАСС 260» (регистрационный номер 42953-15); клапана электромагнитного, отсчетного устройства в комплекте с программным обеспечением; обогревателя; блока фильтра; перепускного клапана; миникомпьютера; модуля клавиатуры и дисплея; раздаточного крана.
По дополнительному заказу в состав комплектов ЖЛТЕХ-301.М могут быть включены уровнемер LLS, блок сопряжения с уровнемером, блок искрозащиты на стабилитронах БИС, принтер чековый, беспроводной сетевой клиент Wi-Fi и насос.
- Стационарный комплект ЖЛТЕХ-901.М состоит из автоматизированного рабочего места АРМ - ЭВМ с операционной системой Windows (в комплекте с программным обеспечением); источника бесперебойного питания (по дополнительному заказу); многофункционального устройства (по дополнительному заказу); блока сопряжения RS485/USB; точки доступа Wi-Fi; антенны Wi-Fi; источника питания 24 В; считывателя карт; идентификационных карт; ключа лицензии.
Устройство передачи данных, входящее в состав стационарного комплекта ЖЛТЕХ-901.М и состоящее из точки доступа Wi-Fi, и источник питания 24 В устанавливаются в непосредственной близости от места стоянки АТЗ или стационарной установки для налива топлива (до 30 м).
Общий вид компонентов систем учета ГСМ ЖЛТЕХ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
г)
д) е)

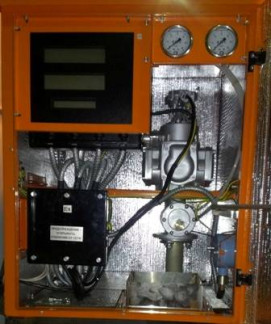

Рисунок 1 - Общий вид компонентов систем учета ГСМ ЖЛТЕХ: а) бортовой комплект ЖЛТЕХ; б) бортовой комплект ЖЛТЕХ-101.М; в) бортовой комплект ЖЛТЕХ-301.М; г) стационарные комплекты ЖЛТЕХ; д) модуль клавиатуры и дисплея; е) миникомпьютер.
7S
\
VH
г)
г,ч; 1.Х f
\ * Л*"
v ... 4 -.
: - *V.\ \
ш~* ' ~ _ • 'Р\_ * -- ^ CT-Ч V
\
ч Г"" '*? '
ж) счетчики-расходомеры массовые «ЭМИС-МАСС 260»
•ч
\
Рисунок 2 - Места нанесения знака поверки: а) счётчики жидкости СЖ, модель СЖ-ППО; б) счётчики жидкости СЖ, модель СЖ-ППВ; в) измерители объёма RSJ-50 г) счетчики-расходомеры массовые Micro Motion; д) счетчики - расходомеры массовые кориолисовые ROTAMASS; е) расходомеры массовые Promass; ж) счетчики-расходомеры
массовые «ЭМИС-МАСС 260».
Программное обеспечение служит для управления наливом и учета отпущенного топлива.
Уровень защиты программного обеспечения систем учета ГСМ ЖЛТЕХ от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Топаз (K1E) |
| Номер версии (идентификационный номер) ПО | не ниже 501 |
| Цифровой идентификатор ПО | 5BA9 hex (23465) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объёмный расход, л/мин 1) | 80; 130; 200 |
| Наименьший объёмный расход, л/мин 1) | 10; 85 |
| Номинальный массовый расход, кг/мин 1) | 100, 250 |
| Наименьший массовый расход, кг/мин 1) | 10, 40 |
| Минимальная доза, л | 2,5 |
| Минимальная доза, кг | 2,5 |
| Пределы допускаемой относительной основной погрешности измерений объёма при температуре окружающей среды и топлива (20±5) °С, при использовании комплекта ЖЛТЕХ-101.М, % | ±0,25 |
| Пределы допускаемой дополнительной относительной погрешности измерений объёма, вызванной изменением температуры окружающей среды и топлива от (20±5) °С, при использовании комплекта ЖЛТЕХ-101.М, %, | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы (объёма) при использовании комплекта ЖЛТЕХ-301.М, % | ±0,15 |
| ^Примечание - в зависимости от типа измерителя объёма или массы | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питание установки для налива топлива, В | 04 +2,4 ^ -2,4 |
| Напряжение питания стационарной установки для налива топлива, В | 220 +444 или 380 -7,6 |
| Маркировка взрывозащиты установки для налива топлива | 2ExellT3 X |
| Напряжение питания миникомпьютера, В | от 18 до 35 |
| Ток потребления миникомпьютера, А | 2,8 |
| Потребляемая мощность миникомпьютера, Вт, не более | 50 |
| Масса миникомпьютера, кг, не более | 1,3 |
| Напряжение питания модуля клавиатуры и дисплея, В | 5 +0,5 5 -0,5 |
| Ток потребления модуля клавиатуры и дисплея по цепи 5 В, мА, не более | 275 |
| Напряжение питания считывателя карт, В | от 10,5 до 14 |
| Ток потребления считывателя, мА, не более | 180 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 25 °С, % | от -40 до +40 от 30 до 90 |
| Нормальные условия измерений: - температура окружающей среды, °С - температура топлива, °С | 20±5 20±5 |
| Г абаритные размеры, мм, не более | 1300x500x2500 |
| Масса, кг, не более | 650 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку установки для налива топлива методом шелкографии.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система учета ГСМ ЖЛТЕХ в составе: | 1 шт. | |
| - комплект ЖЛТЕХ | 1 шт. | |
| - стационарный комплект ЖЛТЕХ-901.М | 1 шт. | |
| Руководство по эксплуатации | РЭ 4213-001-25021501-2015 | 1 экз. |
| Паспорт | ПКНШ.201114.001ПС | 1 экз. |
| Методика поверки | РТ-МП-3519-449-2016 | 1 экз. |
осуществляется по документу РТ-МП-3519-449-2016 «ГСИ. Системы учета ГСМ ЖЛТЕХ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 2 декабря 2016 г.
Основные средства поверки:
эталонные мерники 2 - го разряда по ГОСТ 8.400-2013, номинальная вместимость 10, 20, 50, 100 дм3;
термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 23156-06), цена деления 0,1 °С, диапазон измерений от минус 40 до плюс 40 °С. весы, класс высокий по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
