Нагрузки электронные программируемые серий EA-EL 9000 B, EA-EL 9000 DT, EA-ELR 5000 (далее - нагрузки) предназначены для формирования сопротивления электрического тока, с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
| Номер в госреестре | 66660-17 |
| Наименование СИ | Нагрузки электронные программируемые |
| Обозначение типа СИ | EA-EL 9000 B, EA-EL 9000 DT, EA-ELR 5000 |
| Изготовитель | Компания "EA Elektro-Automatik GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нагрузки электронные программируемые серий EA-EL 9000 B, EA-EL 9000 DT, EA-ELR 5000 (далее - нагрузки) предназначены для формирования сопротивления электрического тока, с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме управления.
Конструктивно нагрузки серий EA-EL 9000 B и EA-ELR 5000 изготавливаются в стоечном варианте для установки в 19-ти дюймовую стойку. Нагрузки серии EA-EL 9000 DT представляют собой лабораторные приборы настольного исполнения.
Серия нагрузок EA-ELR отличается от EA-EL возможностью возврата электроэнергии в сеть. Встроенный генератор сигналов обеспечивает воспроизведение прямоугольных, треугольных, трапецеидальных, синусоидальных сигналов для серий EA-EL 9000 B, EA-EL 9000 DT, а также сигналов произвольной формы без нормируемых метрологических характеристик и обработку таблиц зависимостей UI-IU (доступно для всех серий). Нагрузки могут соединяться параллельно для наращивания входной мощности в режимах стабилизации постоянного напряжения (CV), постоянного тока (CC), мощности (CP) и сопротивления (режим стабилизации сопротивления недоступен у серии EA-ELR 5000) (CR). Нагрузки серии EA-EL 9000 B могут быть по заказу оборудованы следующими интерфейсами: аналоговый (0-5 или 0-10 В), USB, LAN, GPIB, CAN, CANopen, ProfiNet, Modbus, RS232. Нагрузки серии EA-ELR 5000 состоят из шасси EA-ELR 5000 Rack нагрузочных модулей EA-ELM 5000.
Каждая серия нагрузок выпускается в модификациях, отличающихся максимальной электрической мощностью, диапазонами токов и напряжений, габаритными размерами и массой, указанными в таблицах 2 - 8.
Общий вид нагрузок представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
||
|
Идентификационное наименование ПО |
KE |
HMI |
DR |
|
Номер версии (идентификационный номер ПО) нагрузок серии EA-EL 9000 B |
V2.12 и выше |
V2.05 и выше |
V1.6.4 и выше |
|
Номер версии (идентификационный номер ПО) нагрузок серии EA-EL 9000 DT |
V3.01 и выше |
V2.08 и выше |
V1.0.4 и выше |
|
Номер версии (идентификационный номер ПО) нагрузок серии EA-ELR 5000 |
- |
V2.01 и выше |
V2.0.1 и выше |
|
Цифровой идентификатор ПО |
- |
- |
- |

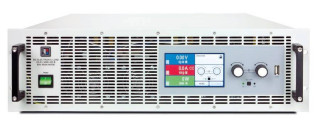

Серия EA-EL 9000 B
Рисунок 1 - Общий вид нагрузок
Серия EA-EL 9000 DT
Таблица 2 - Метрологические характеристики нагрузок при работе в режиме стабилизации
силы постоянного тока (CC)
|
Серия |
Модификация |
Верхние пределы установки стабилизируемого значения силы постоянного тока !пред,А |
Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока, А |
|
EA-EL 9080-170 B |
170 |
||
|
EA-EL 9200-70 B |
70 |
||
|
EA-EL 9360-40 B |
40 |
||
|
EA-EL 9500-30 B |
30 |
||
|
EA-EL 9750-20 B |
20 |
||
|
EA-EL 9080-340 B |
340 |
||
|
EA-EL 9200-140 B |
140 |
||
|
EA-EL 9000 B |
EA-EL 9360-80 B |
80 |
|
|
EA-EL 9500-60 B |
60 |
||
|
EA-EL 9750-40 B |
40 |
±0,001 Тпред |
|
|
EA-EL 9080-510 B |
510 |
||
|
EA-EL 9200-210 B |
210 |
||
|
EA-EL 9360-120 B |
120 |
||
|
EA-EL 9500-90 B |
90 |
||
|
EA-EL 9750-60 B |
60 |
||
|
EA-EL 9080-1020 B |
1020 |
||
|
EA-EL 9200-420 B |
420 |
||
|
EA-EL 9360-240 B |
240 |
||
|
EA-EL 9500-180 B |
180 |
||
|
EA-EL 9750-120 B |
120 |
||
|
EA-EL 9080-40 DT |
40 |
||
|
EA-EL 9200-18 DT |
18 |
||
|
EA-EL 9000 DT |
EA-EL 9360-10 DT |
10 |
|
|
EA-EL 9500-08 DT |
8 |
||
|
EA-EL 9750-05 DT |
5 |
±0,001 Тпред |
|
|
EA-EL 9080-60 DT |
60 |
||
|
EA-EL 9200-36 DT |
36 |
||
|
EA-EL 9360-20 DT |
20 |
||
|
EA-EL 9500-16 DT |
16 |
||
|
EA-EL 9750-10 DT |
10 |
||
|
EA-ELR 5000 |
EA-ELM 5080-25 |
25 |
|
|
±0,002-!пред |
|||
|
EA-ELM 5200-10 |
10 |
||
|
Примечание - ТпрЕд - значение верхнего предела установки силы постоянного тока в |
|||
|
нагрузке, А |
|||
Таблица 3 - Метрологические характеристики нагрузок при работе в режиме стабилизации напряжения (CV)_
|
Серия |
Модификация |
Верхние пределы установки стабилизируемого значения напряжения постоянного тока UпpЕД, В |
Пределы допускаемой абсолютной погрешности установки значения напряжения постоянного тока, В |
|
EA-EL 9080-170 B |
80 |
||
|
EA-EL 9200-70 B |
200 |
||
|
EA-EL 9360-40 B |
360 |
||
|
EA-EL 9500-30 B |
500 |
||
|
EA-EL 9750-20 B |
750 |
||
|
EA-EL 9080-340 B |
80 |
||
|
EA-EL 9200-140 B |
200 |
||
|
EA-EL 9000 B |
EA-EL 9360-80 B |
360 |
|
|
EA-EL 9500-60 B |
500 |
||
|
EA-EL 9750-40 B |
750 |
±0,001 ^пред |
|
|
EA-EL 9080-510 B |
80 |
||
|
EA-EL 9200-210 B |
200 |
||
|
EA-EL 9360-120 B |
360 |
||
|
EA-EL 9500-90 B |
500 |
||
|
EA-EL 9750-60 B |
750 |
||
|
EA-EL 9080-1020 B |
80 |
||
|
EA-EL 9200-420 B |
200 |
||
|
EA-EL 9360-240 B |
360 |
||
|
EA-EL 9500-180 B |
500 |
||
|
EA-EL 9750-120 B |
750 |
||
|
EA-EL 9080-40 DT |
80 |
||
|
EA-EL 9200-18 DT |
200 |
||
|
EA-EL 9000 DT |
EA-EL 9360-10 DT |
360 |
|
|
EA-EL 9500-08 DT |
500 |
||
|
EA-EL 9750-05 DT |
750 |
±0,001 ^пред |
|
|
EA-EL 9080-60 DT |
80 |
||
|
EA-EL 9200-36 DT |
200 |
||
|
EA-EL 9360-20 DT |
360 |
||
|
EA-EL 9500-16 DT |
500 |
||
|
EA-EL 9750-10 DT |
750 |
||
|
EA-ELR 5000 |
EA-ELM 5080-25 |
80 |
±0,001 ^пред |
|
EA-ELM 5200-10 |
200 |
||
|
Примечание - ^ред - значение верхнего предела установки напряжения постоянного тока на нагрузке, В |
|||
Таблица 4 - Метрологические характеристики нагрузок при работе в режиме стабилизации электрической мощности (CP)_
|
Серия |
Модификация |
Верхние пределы установки электрической мощности РПРЕд, Вт |
Пределы допускаемой абсолютной погрешности установки значения электрической мощности, Вт |
|
EA-EL 9080-170 B |
1200 |
||
|
EA-EL 9200-70 B |
1200 |
||
|
EA-EL 9360-40 B |
1200 |
||
|
EA-EL 9500-30 B |
1200 |
||
|
EA-EL 9750-20 B |
1200 |
||
|
EA-EL 9080-340 B |
2400 |
||
|
EA-EL 9200-140 B |
2400 |
||
|
EA-EL 9000 B |
EA-EL 9360-80 B |
2400 |
|
|
EA-EL 9500-60 B |
2400 |
||
|
EA-EL 9750-40 B |
2400 |
±0,005-Рпред |
|
|
EA-EL 9080-510 B |
3600 |
||
|
EA-EL 9200-210 B |
3600 |
||
|
EA-EL 9360-120 B |
3600 |
||
|
EA-EL 9500-90 B |
3600 |
||
|
EA-EL 9750-60 B |
3600 |
||
|
EA-EL 9080-1020 B |
9000 |
||
|
EA-EL 9200-420 B |
9000 |
||
|
EA-EL 9360-240 B |
9000 |
||
|
EA-EL 9500-180 B |
7200 |
||
|
EA-EL 9750-120 B |
7200 |
||
|
EA-EL 9080-40 DT |
300 |
||
|
EA-EL 9200-18 DT |
300 |
||
|
EA-EL 9000 DT |
EA-EL 9360-10 DT |
300 |
|
|
EA-EL 9500-08 DT |
300 |
||
|
EA-EL 9750-05 DT |
300 |
±0,005-Рпред |
|
|
EA-EL 9080-60 DT |
600 |
||
|
EA-EL 9200-36 DT |
600 |
||
|
EA-EL 9360-20 DT |
600 |
||
|
EA-EL 9500-16 DT |
600 |
||
|
EA-EL 9750-10 DT |
600 |
||
|
EA-ELR 5000 |
EA-ELM 5080-25 |
320 |
|
|
±0,013-Рпред |
|||
|
EA-ELM 5200-10 |
320 |
||
|
Примечание - РПРЕд - значение верхнего предела установки электрической мощности в нагрузке, Вт |
|||
Таблица 5 - Метрологические характеристики нагрузок при измерении силы постоянного тока
|
Серия |
Модификация |
Верхние пределы измерений силы постоянного тока Хпред, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
|
EA-EL 9080-170 B |
170 |
||
|
EA-EL 9200-70 B |
70 |
||
|
EA-EL 9360-40 B |
40 |
||
|
EA-EL 9500-30 B |
30 |
||
|
EA-EL 9750-20 B |
20 |
||
|
EA-EL 9080-340 B |
340 |
||
|
EA-EL 9200-140 B |
140 |
||
|
EA-EL 9000 B |
EA-EL 9360-80 B |
80 |
|
|
EA-EL 9500-60 B |
60 |
||
|
EA-EL 9750-40 B |
40 |
±0,002-!пред |
|
|
EA-EL 9080-510 B |
510 |
||
|
EA-EL 9200-210 B |
210 |
||
|
EA-EL 9360-120 B |
120 |
||
|
EA-EL 9500-90 B |
90 |
||
|
EA-EL 9750-60 B |
60 |
||
|
EA-EL 9080-1020 B |
1020 |
||
|
EA-EL 9200-420 B |
420 |
||
|
EA-EL 9360-240 B |
240 |
||
|
EA-EL 9500-180 B |
180 |
||
|
EA-EL 9750-120 B |
120 |
||
|
EA-EL 9080-40 DT |
40 |
||
|
EA-EL 9200-18 DT |
18 |
||
|
EA-EL 9000 DT |
EA-EL 9360-10 DT |
10 |
|
|
EA-EL 9500-08 DT |
8 |
||
|
EA-EL 9750-05 DT |
5 |
±0,002-!пред |
|
|
EA-EL 9080-60 DT |
60 |
||
|
EA-EL 9200-36 DT |
36 |
||
|
EA-EL 9360-20 DT |
20 |
||
|
EA-EL 9500-16 DT |
16 |
||
|
EA-EL 9750-10 DT |
10 |
||
|
EA-ELR 5000 |
EA-ELM 5080-25 |
25 |
±0,002-!пред |
|
EA-ELM 5200-10 |
10 |
Примечание - Хпред - значение верхнего предела измерений силы постоянного тока в нагрузке, А_
Таблица 6 - Метрологические характеристики нагрузок при измерении напряжения постоянного тока
|
Серия |
Модификация |
Верхние пределы измерений напряжения постоянного тока Uro^, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
EA-EL 9080-170 B |
80 |
||
|
EA-EL 9200-70 B |
200 |
||
|
EA-EL 9360-40 B |
360 |
||
|
EA-EL 9500-30 B |
500 |
||
|
EA-EL 9750-20 B |
750 |
||
|
EA-EL 9080-340 B |
80 |
||
|
EA-EL 9200-140 B |
200 |
||
|
EA-EL 9000 B |
EA-EL 9360-80 B |
360 |
|
|
EA-EL 9500-60 B |
500 |
||
|
EA-EL 9750-40 B |
750 |
±0,001 ^пред |
|
|
EA-EL 9080-510 B |
80 |
||
|
EA-EL 9200-210 B |
200 |
||
|
EA-EL 9360-120 B |
360 |
||
|
EA-EL 9500-90 B |
500 |
||
|
EA-EL 9750-60 B |
750 |
||
|
EA-EL 9080-1020 B |
80 |
||
|
EA-EL 9200-420 B |
200 |
||
|
EA-EL 9360-240 B |
360 |
||
|
EA-EL 9500-180 B |
500 |
||
|
EA-EL 9750-120 B |
750 |
||
|
EA-EL 9080-40 DT |
80 |
||
|
EA-EL 9200-18 DT |
200 |
||
|
EA-EL 9000 DT |
EA-EL 9360-10 DT |
360 |
|
|
EA-EL 9500-08 DT |
500 |
||
|
EA-EL 9750-05 DT |
750 |
±0,001 ^пред |
|
|
EA-EL 9080-60 DT |
80 |
||
|
EA-EL 9200-36 DT |
200 |
||
|
EA-EL 9360-20 DT |
360 |
||
|
EA-EL 9500-16 DT |
500 |
||
|
EA-EL 9750-10 DT |
750 |
||
|
EA-ELR 5000 |
EA-ELM 5080-25 |
80 |
±0,001 ^пред |
|
EA-ELM 5200-10 |
200 |
Примечание - Uote^ - значение верхнего предела измерений напряжения постоянного тока, В_
Таблица 7 - Метрологические характеристики нагрузок при измерении электрической мощности
|
Серия |
Модификация |
Верхние пределы измерений электрической мощности РПРЕд, Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт |
|
EA-EL 9080-170 B |
1200 |
||
|
EA-EL 9200-70 B |
1200 |
||
|
EA-EL 9360-40 B |
1200 |
||
|
EA-EL 9500-30 B |
1200 |
||
|
EA-EL 9750-20 B |
1200 |
||
|
EA-EL 9080-340 B |
2400 |
||
|
EA-EL 9200-140 B |
2400 |
||
|
EA-EL 9000 B |
EA-EL 9360-80 B |
2400 |
|
|
EA-EL 9500-60 B |
2400 |
||
|
EA-EL 9750-40 B |
2400 |
±0,002-Рпред |
|
|
EA-EL 9080-510 B |
3600 |
||
|
EA-EL 9200-210 B |
3600 |
||
|
EA-EL 9360-120 B |
3600 |
||
|
EA-EL 9500-90 B |
3600 |
||
|
EA-EL 9750-60 B |
3600 |
||
|
EA-EL 9080-1020 B |
9000 |
||
|
EA-EL 9200-420 B |
9000 |
||
|
EA-EL 9360-240 B |
9000 |
||
|
EA-EL 9500-180 B |
7200 |
||
|
EA-EL 9750-120 B |
7200 |
||
|
EA-EL 9080-40 DT |
300 |
||
|
EA-EL 9200-18 DT |
300 |
||
|
EA-EL 9000 DT |
EA-EL 9360-10 DT |
300 |
|
|
EA-EL 9500-08 DT |
300 |
||
|
EA-EL 9750-05 DT |
300 |
±0,002-Рпред |
|
|
EA-EL 9080-60 DT |
600 |
||
|
EA-EL 9200-36 DT |
600 |
||
|
EA-EL 9360-20 DT |
600 |
||
|
EA-EL 9500-16 DT |
600 |
||
|
EA-EL 9750-10 DT |
600 |
||
|
EA-ELR 5000 |
EA-ELM 5080-25 |
320 |
±0,002-Рпред |
|
EA-ELM 5200-10 |
320 |
Примечание - РПРЕд - значение верхнего предела измерений электрической мощности, Вт
Таблица 8 - Основные технические характеристики
|
Серия |
Модификация |
Диапазон формирования сопротивления электрического тока, Ом |
Г абаритные размеры (ширина х высота х длина), мм, не более |
Масса, кг, не более |
|
EA-EL 9000 B |
EA-EL 9080-170 B |
от 0,045 до 15 |
483x133x568 |
9 |
|
EA-EL 9200-70 B |
от 0,25 до 85 |
483x133x568 |
9 |
|
|
EA-EL 9360-40 B |
от 0,8 до 270 |
483x133x568 |
9 |
|
|
EA-EL 9500-30 B |
от 1,5 до 500 |
483x133x568 |
9 |
|
|
EA-EL 9750-20 B |
от 3,5 до 1100 |
483x133x568 |
9 |
|
|
EA-EL 9080-340 B |
от 0,023 до 7,5 |
483x133x568 |
13 |
|
|
EA-EL 9200-140 B |
от 0,13 до 43 |
483x133x568 |
13 |
|
|
EA-EL 9360-80 B |
от 0,4 до 135 |
483x133x568 |
13 |
|
|
EA-EL 9500-60 B |
от 0,75 до 250 |
483x133x568 |
13 |
|
|
EA-EL 9750-40 B |
от 1,75 до 550 |
483x133x568 |
13 |
|
|
EA-EL 9080-510 B |
от 0,015 до 5 |
483x133x568 |
17 |
|
|
EA-EL 9200-210 B |
от 0,08 до 28 |
483x133x568 |
17 |
|
|
EA-EL 9360-120 B |
от 0,27 до 90 |
483x133x568 |
17 |
|
|
EA-EL 9500-90 B |
от 0,5 до 167 |
483x133x568 |
17 |
|
|
EA-EL 9750-60 B |
от 1,2 до 360 |
483x133x568 |
17 |
|
|
EA-EL 9080-1020 B |
от 0,0075 до 2,5 |
483x266x568 |
33 |
|
|
EA-EL 9200-420 B |
от 0,04 до 14 |
483x266x568 |
33 |
|
|
EA-EL 9360-240 B |
от 0,14 до 45 |
483x266x568 |
33 |
|
|
EA-EL 9500-180 B |
от 0,25 до 84 |
483x266x568 |
33 |
|
|
EA-EL 9750-120 B |
от 0,6 до 180 |
483x266x568 |
33 |
|
|
EA-EL 9000 DT |
EA-EL 9080-40 DT |
от 0,1 до 30 |
276x103x415 |
6,5 |
|
EA-EL 9200-18 DT |
от 0,6 до 170 |
276x103x415 |
6,5 |
|
|
EA-EL 9360-10 DT |
от 1,6 до 540 |
276x103x415 |
6,5 |
|
|
EA-EL 9500-08 DT |
от 4 до 1000 |
276x103x415 |
6,5 |
|
|
EA-EL 9750-05 DT |
от 8 до 2200 |
276x103x415 |
6,5 |
|
|
EA-EL 9080-60 DT |
от 0,12 до 30 |
276x103x415 |
7,5 |
|
|
EA-EL 9200-36 DT |
от 0,8 до 172 |
276x103x415 |
7,5 |
|
|
EA-EL 9360-20 DT |
от 1,6 до 440 |
276x103x415 |
7,5 |
|
|
EA-EL 9500-16 DT |
от 3,2 до 1000 |
276x103x415 |
6,5 |
|
|
EA-EL 9750-10 DT |
от 4 до 2200 |
276x103x415 |
6,5 |
|
|
EA-ELR 5000 |
EA-ELM 5080-25 |
отсутствует |
81x132,5x310 |
2,35 |
|
EA-ELM 5200-10 |
отсутствует |
81x132,5x310 |
2,35 |
Таблица 9 - Условия применения нагрузок
|
Наименование характеристики |
Значение характеристики |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 30 °С, % |
от 0 до +50 до 80 (без конденсации влаги) |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
115±11,5 / 220±22 50±5 / 60±6 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нагрузка серий EA-EL 9000 B или EA-EL 9000 DT или EA-ELR 5000 |
- |
1 шт. |
|
Руководство по эксплутации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-3465-551-2016 |
1 экз. |
|
Примечание - Руководство по эксплуатации может поставляться в электронном виде на U SB флешке |
||
осуществляется по документу РТ-МП-3465-551-2016 «Нагрузки электронные серии EA-EL 9000 B, EA-EL 9000 DT, EA-ELR 5000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17.10.2016 г.
Основные средства поверки:
- источники питания постоянного тока лабораторные программируемые EA-PS(PSI) 9000 (регистрационный номер 61608-15);
- вольтметр универсальный В7-78/1 (регистрационный номер 52147-12);
- шунт токовый PCS-71000 (регистрационный номер 61767-15) для нагрузок до 300 А;
- шунт измерительный постоянного тока 9230A-1000 (регистрационный номер 55119-13) для нагрузок до 1000 А.
допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя EA Elektro-Automatik GmbH & Co. KG, Г ермания
| Зарегистрировано поверок | 560 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
