| Номер в госреестре | 66661-17 |
| Наименование СИ | Машины универсальные испытательные |
| Обозначение типа СИ | Vibrophore |
| Изготовитель | «ZwickRoell GmbH & Co. KG», Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины универсальные испытательные Vibrophore (далее - машины) предназначены для измерений силы и деформации материалов на растяжение, сжатие и изгиб при статических или циклических испытаниях.
Принцип действия машин в статическом режиме основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Принцип действия машин в циклическом режиме основан на электромагнитной системе генерирования нагрузки.
Машины состоят из основания, на котором на пружинах закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления. На подвижной траверсе установлен динамический привод, состоящий из управляющего магнита, колеблющихся рабочих масс, пружин и вибрационной головки с верхним захватом.
Испытываемый образец закрепляется в захватах вибрационной головки и неподвижной траверсы, скорость перемещения подвижной траверсы задаётся электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на неподвижной траверсе или между захватом и динамическим приводом. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений.
Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Подвижная траверса перемещается по направляющим колоннам с помощью шариковинтовых пар, приводимых электродвигателем, который может располагаться как в нижней, так и в верхней части нагружающей рамы.
Машины комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым образцом датчики продольной и поперечной деформации могут быть контактными или бесконтактными.
Выпускаются следующие модификации машин: Vibrophore 50, Vibrophore 100, Vibrophore 250, Vibrophore 500, Vibrophore 1000.
Выпускаемые модификации машин различаются дизайном, габаритными размерами, диапазоном измерений силы.

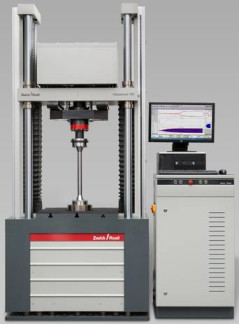

Общий вид машин приведён на рисунке 1.
Наименование модификации указано на фронтальной стороне машин. Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.
Место пломбировки показано на рисунке 2.
Программное обеспечение «testXpert R», «testXpert II» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | testXpert R | testXpert II |
| Номер версии (идентификационный номер ПО), не ниже | 1.4 | 3.6 |
| Цифровой идентификатор ПО | E9CEA807B6CD5BD5516 C16E297116FE8 | 8f888db7114c8ae48be8ca 52746f0155 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | Vibrophore 50 | Vibrophore 100 | Vibrophore 250 | Vibrophore 500 | Vibrophore 1000 |
| Диапазон измерений силы, кН | от 0,011) до 50,002) | от 0,021) до 100,002) | от 0,051) до 250,002) | от 0,101) до 500,002) | от 0,201) до 1000,002) |
| Пределы допускаемой относительной погрешности измерений силы в статическом режиме в диапазоне от 0,2 до 1,0 % включ. от верхнего предела измерений датчика силы, % | ±1,0 | ||||
| Пределы допускаемой относительной погрешности измерений силы в статическом режиме в диапазоне св. 1 до 100 % от верхнего предела измерений датчика силы, % | ±0,5 | ||||
| Диапазон измерений удлинения образца, мм | от 0,021) до 1000,002) | ||||
| Пределы допускаемой абсолютной погрешности измерений удлинения образца в диапазоне от 0,02 до 0,30 мм включ., мкм | ±3 | ||||
| Пределы допускаемой относительной погрешности измерений удлинения образца в диапазоне св. 0,3 мм до 1000,0 мм, % | ±1 | ||||
| Наименование характеристики | Значение | ||||
| Модификация | Vibrophore 50 | Vibrophore 100 | Vibrophore 250 | Vibrophore 500 | Vibrophore 1000 |
| Диапазон измерений поперечной деформации образца, мм | от 0,021) до 12,002) | ||||
| Пределы допускаемой абсолютной погрешности измерений поперечной деформации образца в диапазоне от 0,02 до 0,30 мм включ., мкм | ±3 | ||||
| Пределы допускаемой относительной погрешности измерений поперечной деформации образца в диапазоне св. 0,3 мм до 12,0 мм, % | ±1 | ||||
| Диапазон задания скорости перемещения подвижной траверсы, мм/мин | от 0,0001 до 600,0000 | от 0,0001 до 600,0000 | от 0,0001 до 600,0000 | от 0,00005 до 400,00000 | от 0,00005 до 350,00000 |
| Нормируемый диапазон задания скорости перемещения подвижной траверсы, мм/мин | от 0,1 до 500,0 | от 0,1 до 500,0 | от 0,1 до 500,0 | от 0,1 до 400,0 | от 0,1 до 350,0 |
| Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % | ±1 | ||||
| Диапазон измерений перемещения подвижной траверсы, мм | от 0,51) до 1000,02) | ||||
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы, % | ±1 | ||||
| 1) - Минимально возможное значение 2) - Максимально возможное значение | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | Vibrophore 50 | Vibrophore 100 | Vibrophore 250 | Vibrophore 500 | Vibrophore 1000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±10% 50/60 | ||||
| Габаритные размеры базовой модификации, мм, не более - высота - ширина - глубина | 2570 1095 775 | 2570 1095 775 | 2570 1095 775 | 3600 1220 1220 | 4550 1566 1243 |
| Масса базовой модификации, кг, не более | 3200 | 3200 | 3200 | 9000 | 16500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +35 от 10 до 90 | ||||
| Средний срок службы, лет | 15 | ||||
наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина универсальная испытательная Vibrophore | - | 1 шт. |
| Персональный компьютер типа IBM/PC | - | по заказу |
| Комплект кабелей соединительных | - | 1 шт. |
| Приспособления для проведения испытаний | - | по заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 17-16 | 1 экз. |
осуществляется по документу МП АПМ 17-16 «Машины универсальные испытательные Vibrophore. Методика поверки», утверждённому ООО «Автопрогресс-М» 10.11.2016 г. Основные средства поверки:
- динамометры 2-го разряда по ГОСТ Р 8.640-2014;
- набор гирь М1 по ГОСТ OIML R 111-1-2009;
- измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);
- штангенциркуль ШЦ-Ш-400-0,05 по ГОСТ 166-89;
- штангенциркуль ШЦ-Ш-1000-0,05 по ГОСТ 166-89;
- секундомер механический по ТУ 25-1819.0021-90, диапазон (0 - 60) с, (0 - 60) мин, ЦД 0,2 с, ПГ ±0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация «Zwick GmbH & Co. KG», Германия
