Газоанализаторы портативные EX-TEC, VARIOTEC, SNOOPER предназначены для непрерывного измерения объемной доли или довзрывоопасной концентрации горючих газов, объемной доли диоксида углерода, кислорода и вредных газов в воздухе рабочей зоны, а также сигнализации при достижении установленных пороговых значений.
| Номер в госреестре | 66665-17 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | EX-TEC, VARIOTEC, SNOOPER |
| Изготовитель | "Hermann Sewerin GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Газоанализаторы портативные EX-TEC, VARIOTEC, SNOOPER предназначены для непрерывного измерения объемной доли или довзрывоопасной концентрации горючих газов, объемной доли диоксида углерода, кислорода и вредных газов в воздухе рабочей зоны, а также сигнализации при достижении установленных пороговых значений.
Газоанализаторы портативные EX-TEC, VARIOTEC, SNOOPER (далее -газоанализаторы) представляют собой автоматические портативные много- (EX-TEC, VARIOTEC) или одноканальные (SNOOPER) приборы непрерывного действия.
Принцип действия газоанализаторов:
- по измерительным каналам объемной доли диоксида углерода, метана и довзрывоопасной концентрации горючих газов - оптический инфракрасный, основанный на селективном поглощении молекулами определяемого компонента инфракрасного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- по измерительным каналам объемной доли кислорода и вредных газов-электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- по измерительному каналу объемной доли метана - термокондуктометрический, основанный на изменении теплоотдачи с поверхности чувствительного элемента и его сопротивления вследствие изменения теплопроводности анализируемой газовой смеси, вызванном изменением содержания измеряемого компонента;
- по измерительному каналу объемной доли метана (диапазон от 0 до 1 %) -полупроводниковый, основанный на изменении проводимости полупроводникового чувствительного элемента при воздействии на него молекул определяемого компонента;
- по измерительным каналам довзрывоопасной концентрации горючих газов -термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.
Способ отбора пробы - диффузионный (SNOOPER) или принудительный (EX-TEC, VARIOTEC).
Конструктивно газоанализаторы выполнены в виде единого блока со встроенными батареями или аккумуляторами.
Газоанализаторы выпускаются в 11 модификациях: EX-TEC модели HS 610, EX-TEC модели HS 650, EX-TEC модели HS 660, EX-TEC модели HS 680, EX-TEC модели PM4, VARIOTEC модели 400 Ex, VARIOTEC модели 450 Ex, VARIOTEC модели 460 Ex, VARIOTEC модели 480 Ex, SNOOPER mini, SNOOPER mini H, отличающихся перечнем измерительных каналов, конструкцией корпуса, системой пробоотбора и возможными режимами измерений.
Режимы измерений для газоанализаторов EX-TEC модели HS 610, HS 650, HS 660, HS 680, приведены в таблице 1.
Таблица 1
|
Режим измерений |
Модель газоанализатора EX-TEC |
||||
|
HS 680 |
HS 660 |
HS 650 |
HS 610 |
PM4 |
|
|
Измерение газа |
Х |
Х |
Х |
Х |
Х |
|
Наземный контроль |
Х |
Х |
- |
- |
- |
|
Обнаружение этана |
О |
О |
- |
- |
- |
|
Предупреждение Ex |
Х |
- |
Х |
Х |
|
|
Предупреждение Ех-Тох |
Х |
- |
Х |
- |
- |
|
О2 |
О |
- |
О |
- |
|
|
СО |
О |
- |
О |
- |
|
|
^S |
О |
- |
О |
- |
|
|
Контроль почвенного воздуха |
Х |
Х |
Х |
Х |
- |
|
О2 |
О |
О |
О |
О |
|
|
Контроль замкнутого пространства |
Х |
Х |
- |
- |
Х |
|
Контроль внутри помещения |
Х |
Х |
- |
- |
Х |
|
Примечание - знак «Х» означает наличие измерительного канала в базовой комплектации, «О» -возможность по дополнительному заказу, «-» - отсутствие. |
|||||
Режимы измерений для газоанализаторов VARIOTEC модели 400 Ex, 450 Ex, 460 Ex, 480 Ex приведены в таблице 2.
Таблица 2
|
Режим измерений |
Модель газоанализатора VARIOT |
EC |
||
|
480 Ex |
460 Ex |
450 Ex |
400 Ex |
|
|
Измерение газа |
Х |
Х |
Х |
- |
|
Наземный контроль |
Х |
Х |
- |
X |
|
Обнаружение этана |
О |
О |
- |
- |
|
Предупреждение Ex |
Х |
- |
Х |
|
|
Предупреждение Ех-Тох |
Х |
- |
Х |
- |
|
О2 |
О |
- |
О |
- |
|
СО |
О |
- |
О |
- |
|
Контроль почвенного воздуха |
Х |
Х |
Х |
|
|
О2 |
О |
О |
О |
|
|
Контроль замкнутого пространства |
Х |
Х |
- |
- |
|
Контроль внутри помещения |
Х |
Х |
- |
- |
|
Примечание - знак «Х» означает наличие измерительного канала в возможность по дополнительному заказу, «-» - отсутствие. |
базовой комплектации, «О» - |
|||
Г азоанализаторы имеют жидкокристаллический монохромный цифровой дисплей, обеспечивающий отображение:
1) для EX-TEC модели HS 610, HS 650, HS 660, HS 680 и VARIOTEC модели 400 Ex, 450 Ex, 460 Ex, 480 Ex:
- результатов измерений содержания определяемых компонентов;
- определяемый компонент;
- уровня заряда аккумуляторов;
- меню пользователя (значения функциональных клавиш F1 - F3);
- информацию о срабатывании сигнализации по трем или четырем уровням (в зависимости от определяемого компонента);
- выбранный режим.
2) для EX-TEC модели PM4:
- результатов измерений содержания определяемых компонентов;
- определяемый компонент;
- уровня заряда аккумуляторов;
- информацию о срабатывании сигнализации по трем уровням;
- выбранный режим.
2) для SNOOPER (SNOOPER mini и SNOOPER mini H):
- результатов измерений содержания определяемых компонентов;
- уровня заряда аккумуляторов.
Электрическое питание газоанализаторов осуществляется от NiMH аккумуляторов или щелочных батарей типа LR6 (AA).
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором (кроме SNOOPER);
- отображением на дисплее символов, обозначающих пороги срабатывания (кроме SNOOPER).
Газоанализаторы (кроме EX-TEC модели PM4 и SNOOPER) имеют возможность записи измерительной информации. Емкость памяти 1800 записей.
Газоанализаторы (кроме EX-TEC модели PM4 и SNOOPER) имеют возможность подключения к ПК по интерфейсу USB.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP54 по ГОСТ 14254-96.

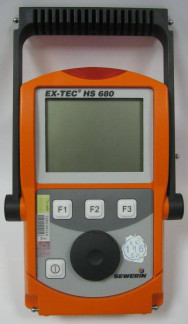

Общий вид газоанализаторов и схема пломбирования корпуса газоанализаторов от несанкционированного доступа представлены на рисунках 1 и 2.
Рисунок 2 - Схема пломбирования корпуса газоанализаторов от несанкционированного доступа (на примере EX-TEC модели HS 680)
Г азоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:
- прием и обработку измерительной информации от первичных измерительных преобразователей содержания определяемых компонентов в воздухе рабочей зоны;
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- самодиагностику аппаратной части газоанализатора;
- хранение измерительной информации в памяти газоанализатора (кроме EX-TEC модели PM4 и SNOOPER).
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями.
Встроенное ПО газоанализаторов (кроме SNOOPER) идентифицируется при включении путем вывода на дисплей номера версии. Встроенное ПО газоанализаторов SNOOPER идентифицируется при включении газоанализатора в режиме регулировки.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные встроенного ПО газоанализаторов
|
Идентификационные данные (признаки) |
Значение |
|||
|
Идентификационное наименование ПО |
VARIOTEC |
EX-TEC HS |
EX-TEC PM 4 |
Snooper mini |
|
Идентификационные данные (признаки) |
Значение |
|||
|
Номер версии (идентификационный номер) ПО |
V1.201 |
V1.102 |
V2.007 |
V2.12 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
||||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Основные метрологические характеристики газоанализаторов приведены в таблицах 4 - 7.
Таблица 4 - Основные метрологические характеристики газоанализаторов EX-TEC модели HS 610, HS 650, HS 660, HS 680_
|
Режим измере ний |
Определяемый компонент |
Принцип измерений |
Диапазон показа ний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
с |
|
|
абсолютной |
относитель ной |
||||||
|
Измерение газа |
Метан (CH4) |
инфра красный |
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) включ. |
±5 % (об.д.) |
17 |
|
|
Св. 50 до 100 % (об.д.) |
±10 % |
||||||
|
Наземный контроль |
Метан (CH4) |
полупро воднико вый |
От 0 до 10000 -1 млн |
Не нормирован |
Не нормированы |
Не нормированы |
- |
|
инфра красный |
От 0 до 10 % (об.д.) |
От 0 до 1 % (об.д.) включ. |
±0,3 % (об.д.) |
17 |
|||
|
Св. 1 до 10 % (об.д.) |
- |
±30 % |
|||||
|
Обнару жение этана |
Метан (CH4), Этан (C2H6), Пропан (C3H8) |
хроматограф + по-лупровод-никовый |
От 0 до 1,2 % (об.д.) |
Не нормирован |
Не нормированы |
Не нормированы |
- |
|
Кислород (O2) |
электро- химиче ский |
От 0 до 25 % (об.д.) |
От 0 до 10 % (об.д.) включ. |
±0,3 % (об.д.) |
15 |
||
|
Св. 10 до 25 % (об.д.) |
- |
±3 % |
|||||
|
Режим измере ний |
Определяемый компонент |
Принцип измерений |
Диапазон показа ний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
с |
|
|
абсолютной |
относитель ной |
||||||
|
Предупреждение Ex |
Метан (CH4) |
инфра красный |
От 0 до 100 % НКПР (от 0 до 4,4 % (об.д.)) |
От 0 до 50 % НКПР включ. |
±5 % НКПР |
20 |
|
|
Св. 50 до 100 % НКПР |
±10 % |
||||||
|
Предупреждение Ex-Tox |
Метан (CH4) |
инфра красный |
От 0 до 100 % НКПР (от 0 до 4,4 % (об.д.)) |
От 0 до 50 % НКПР включ. |
± 5% НКПР |
20 |
|
|
Св. 50 до 100 % НКПР |
±10 % |
||||||
|
Диоксид углерода (CO2) |
инфра красный |
От 0 до 5 % (об.д.) |
От 0 до 5 % (об.д.) |
±0,5 % (об.д.) |
20 |
||
|
Кислород (O2) |
электро химиче ский |
От 0 до 25 % (об.д.) |
От 0 до 10 % (об.д.) включ. |
±0,3 % (об.д.) |
15 |
||
|
Св. 10 до 25 % (об.д.) |
- |
±3 % |
|||||
|
Предупре ждение Ex-Tox |
Сероводород (H2S) |
электро- химиче ский |
От 0 до 100 млн-1 |
От 0 до 10 -1 млн включ. |
±2 млн-1 |
30 |
|
|
Св. 10 до 100 млн-1 |
- |
±20 % |
|||||
|
Оксид углерода (CO) |
электро- химиче ский |
От 0 до 500 млн-1 |
От 0 до 20 -1 млн включ. |
±5 млн-1 |
30 |
||
|
Св. 20 до 500 млн-1 |
- |
±25 % |
|||||
|
Контроль почвенного воздуха |
Метан (CH4) |
инфра красный |
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) включ. |
±5 % (об.д.) |
17 |
|
|
Св. 50 до 100 % (об.д.) |
±10 % |
||||||
|
Кислород (O2) |
электро- химиче ский |
От 0 до 25 % (об.д.) |
От 0 до 10 % (об.д.) включ. |
±0,3 % (об.д.) |
15 |
||
|
Св. 10 до 25 % (об.д.) |
- |
±3 % |
|||||
|
Диоксид углерода (CO2) |
инфра красный |
От 0 до 30 % (об.д.) |
От 0 до 30 % (об.д.) |
±1 % (об.д.) |
20 |
||
|
Режим измере ний |
Определяемый компонент |
Принцип измерений |
Диапазон показа ний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
с |
|
|
абсолютной |
относитель ной |
||||||
|
Контроль замкнутого пространства / внутри помещения |
Метан (CH4) |
полупро- воднико- вый |
От 0 до 10000 -1 млн |
Не нормирован |
Не нормированы |
Не нормированы |
- |
|
инфра красный |
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) включ. |
±5 % (об.д.) |
17 |
|||
|
Св. 50 до 100 % (об.д.) |
±10 % |
||||||
|
Примечания: 1) конфигурация измерительных каналов для моделей газоанализатора приведена в таблице 1; 2) значение НКПР для метана по ГОСТ 30852.19-2002. |
|||||||
Таблица 5 - Основные метрологические характеристики газоанализаторов VARIOTEC модели 400 Ex, 450 Ex, 460 Ex, 480 Ex_
|
Режим измерений |
Опреде ляемый компонент |
Принцип измерений |
Диапазон показа ний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Т0,9 Д, с |
|
|
абсолют ной |
относи тельной |
||||||
|
Измерение газа |
Метан (CH4) |
термокондуктомет- рический |
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) включ. |
±5 % (об.д.) |
20 |
|
|
Св. 50 до 100 % (об.д.) |
±10 % |
||||||
|
Наземный контроль |
Метан (CH4) |
полупроводнико вый |
От 0 до 10 % (об.д.) |
Не нормирован |
Не нор-мирова-ны |
Не нормированы |
- |
|
термокондуктомет- рический |
От 0 до 10 % (об.д.) |
От 0 до 1 % (об.д.) включ. |
±0,3 % (об.д.) |
20 |
|||
|
Св. 1 до 10 % (об.д.) |
±30 % |
||||||
|
Обнаружение этана |
Метан (CH4), Этан (C2H6), Пропан (C3H8) |
хроматограф + полупроводниковый |
От 0 до 1,2 % (об.д.) |
Не нормирован |
Не нор-мирова-ны |
Не нормированы |
- |
|
Режим измерений |
Опреде ляемый компонент |
Принцип измерений |
Диапазон показа ний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Т0,9 Д, с |
|
|
абсолют ной |
относи тельной |
||||||
|
Предупреждение Ex |
Метан (CH4) |
термокаталитиче ский |
От 0 до 100 % НКПР (от 0 до 4,4 % (об.д.)) |
От 0 до 50 % НКПР |
±5 % НКПР |
20 |
|
|
Предупреждение Ex-Tox |
Метан (CH4) |
термокаталитиче ский |
От 0 до 100 % НКПР (от 0 до 4,4 % (об.д.)) |
От 0 до 50 % НКПР |
±5 % НКПР |
20 |
|
|
Кислород (O2) |
электрохимический |
От 0 до 25 % (об.д.) |
От 0 до 10 % (об.д.) включ. |
±0,3 % (об.д.) |
15 |
||
|
Св. 10 до 25 % (об.д.) |
±3 % |
||||||
|
Оксид углерода (CO) |
электрохимический |
От 0 до 500 млн-1 |
От 0 до 20 млн-1 включ. |
±5 млн-1 |
30 |
||
|
Св. 20 до 500 млн-1 |
- |
±25 % |
|||||
|
Контроль почвенного воздуха |
Метан (CH4) |
термокондуктомет- рический |
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) включ. |
±5 % (об.д.) |
20 |
|
|
Св. 50 до 100 % (об.д.) |
±10 % |
||||||
|
Контроль замкнутого пространства / внутри помещения |
Метан (CH4) |
полупроводнико вый |
От 0 до 100 % (об.д.) |
Не нормирован |
Не нор-мирова-ны |
Не нормированы |
- |
|
термокондуктомет- рический |
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) включ. |
±5 % (об.д.) |
20 |
|||
|
Св. 50 до 100 % (об.д.) |
±10 % |
||||||
|
Примечания: 1) конфигурация измерительных каналов для моделей газоанализатора приведена в таблице 2; 2) значение НКПР для метана по ГОСТ 30852.19-2002. |
|||||||
Таблица 6 - Основные метрологические характеристики газоанализаторов EX-TEC модели PM4
|
Режим измере ний |
Определяемый компонент |
Принцип измерений |
Диапа зон показа ний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Т0,9Д , с |
|
|
абсолютной |
относительной |
||||||
|
Измерение газа |
Метан (CH4) |
термокон- дуктомет- рический |
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) |
±5 % (об.д.) |
- |
7 |
|
Св. 50 до 100 % (об.д.) |
±10 % |
||||||
|
Преду-прежде-ние Ex |
Метан (CH4) |
термоката литический |
От 0 до 100 % НКПР (от 0 до 4,4 % (об.д.)) |
От 0 до 50 % НКПР |
±5 % НКПР |
15 |
|
|
Предупре ждение Ex |
Пропан (CsH8) |
-//- |
От 0 до 100 % НКПР (от 0 до 1,7 % (об.д.)) |
От 0 до 50 % НКПР |
±5 % НКПР- |
15 |
|
|
Бутан (C4H10) |
-//- |
От 0 до 100 % НКПР (от 0 до 1,4 % об.д) |
От 0 до 50 % НКПР |
±5 % НКПР |
15 |
||
|
Гексан (C6H14) |
-//- |
От 0 до 100 % НКПР (от 0 до 1 % об.д) |
От 0 до 50 % НКПР |
±5 % НКПР |
15 |
||
|
Водород (H2) |
-//- |
От 0 до 100 % НКПР (от 0 до 4,0 % (об.д.)) |
От 0 до 50 % НКПР |
±5 % НКПР |
15 |
||
|
Ацетилен (C2H2) |
-//- |
От 0 до 100 % НКПР (от 0 до 2,3 % (об.д.)) |
От 0 до 50 % НКПР |
± 5 % НКПР |
15 |
||
|
Режим измере ний |
Определяемый компонент |
Принцип измерений |
Диапа зон показа ний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Т0,9Д , с |
|
|
абсолютной |
относительной |
||||||
|
Контроль замкнутого пространства / внутри помещения |
Метан (CH4) |
полупро-воднико -вый |
От 0 до 10000 -1 млн |
Не нормирован |
Не нормированы |
Не нормированы |
|
|
термокон- дуктомет- рический |
От 0 до 100 % (об.д.) |
От 0 до 50 % (об.д.) включ. |
± 5 % (об.д.) |
20 |
|||
|
Св. 50 до 100 % (об.д.) |
±10 % |
||||||
|
Примечание - значение НКПР для определяемых компонентов по ГОСТ 30852.19-2002. |
|||||||
Таблица 7 - Основные метрологические характеристики газоанализаторов SNOOPER mini и
SNOOPER mini H
|
Определяемый компонент |
Принцип измерений |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Т0^ с |
|
|
абсолютной |
относительной |
|||||
|
Метан (CH4) |
полупроводниковый |
От 0 до 1 % (об.д.) |
От 100 млн-1 до 1 % (об.д.) |
±30 % |
5 |
|
|
Пропан (C3H8) |
-//- |
От 0 до 1 % (об.д.) |
От 100 млн-1 до 1 % (об.д.) |
±30 % |
-//- |
|
|
Водород (H2) |
-//- |
От 0 до 1 % (об.д.) |
От 100 млн-1 до 1 % (об.д.) |
±30 % |
-//- |
|
Прочие метрологические характеристики газоанализаторов приведены в таблице 8.
Таблица 8
|
Характеристика |
Значение |
|
Предел допускаемой вариации показаний газоанализаторов, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды, на каждые 10 %, в долях от пределов допускаемой основной погрешности: - термокаталитический сенсор - термокондуктометрический - инфракрасный сенсор - полупроводниковый сенсор - электрохимический сенсор |
±0,3 ±0,5 ±0,5 ±1,0 ±0,5 |
|
Предел допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
Технические характеристики газоанализаторов приведены в таблице 9.
Таблица 9
|
Характеристика |
Значение |
|
Время прогрева газоанализаторов, мин, не более |
5 |
|
Время непрерывной работы газоанализаторов без подзарядки (без замены комплекта батарей), не менее |
8 |
|
Габаритные размеры газоанализатора, мм не более: - EX-TEC модели HS 610, HS 650, HS 660, HS 680, VARIOTEC модели 400 Ex, 450 Ex, 460 Ex, 480 Ex - высота - ширина - длина - EX-TEC модели PM4 - высота - ширина - длина - SNOOPER - высота - ширина - длина |
235 148 57 144 60 35 150 50 30 |
|
Масса, кг, не более: - EX-TEC модели HS 610, HS 650, HS 660, HS 680, VARIOTEC модели 400 Ex, 450 Ex, 460 Ex, 480 Ex - EX-TEC модели PM4 - SNOOPER |
1,0 0,3 0,15 |
|
Маркировка взрывозащиты газоанализаторов (кроме SNOOPER) |
2ExdeibIIBT4 X, 2ExdeibIICT4 X |
|
Средняя наработка на отказ, ч |
5 200 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: o/"4 - диапазон температуры окружающей и анализируемой сред, C - EX-TEC модели HS 610, HS 650, HS 660, HS 680, PM4 |
от -20 до +40 |
|
- VARIOTEC модели 400 Ex, 450 Ex, 460 Ex, 480 Ex |
от -10 до +40 |
|
- SNOOPER |
от -10 до +60 |
|
- относительная влажность при температуре +25oC (без конденсации), % - все модели, кроме SNOOPER - SNOOPER - диапазон атмосферного давления, кПа - EX-TEC модели HS 610, HS 650, HS 660, HS 680, VARIOTEC модели 400 Ex, 450 Ex, 460 Ex, 480 Ex - EX-TEC модели PM4 - SNOOPER |
от 5 до 90 от 15 до 90 от 80 до 110 от 80 до 120 от 95 до 110 |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпуса газоанализатора.
Комплект поставки газоанализатора указан в таблице 10.
Таблица 10
|
Наименование |
Обозначение |
Количество, шт. |
|
Газоанализатор |
EX-TEC или VARIOTEC или SNOOPER |
По заказу |
|
Зарядное устройство |
- |
1 экз. |
|
Пробоотборный зонд |
* |
|
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП-242-2063-2016 |
1 экз. |
|
Комплект инструментов и принадлежностей |
- |
* |
|
Примечание - позиции, отмеченные знаком " *" поставляются по отдельному заказу |
||
осуществляется по документу МП-242-2063-2016 "Газоанализаторы портативные EX-TEC, VARIOTEC, SNOOPER. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 07.11.2016 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей метан - азот (ГСО 10256-2013), диоксид углерода - воздух (ГСО 10241-2013), кислород - азот (10253-2013), сероводород - воздух (ГСО 10329-2013), оксид углерода - воздух (ГСО 10242-2013), метан - воздух (ГСО 10257-2013), пропан - воздух (ГСО 10263-2013, 10321-2013), бутан - воздух (ГСО 10349-2013), гексан - воздух (ГСО 10335-2013), водород - воздух (ГСО 10325-2013), ацетилен - воздух (ГСО 10386-2013), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением,
Допускается применение иных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы «Hermann Sewerin GmbH», Германия
| Зарегистрировано поверок | 2340 |
| Поверителей | 40 |
| Актуальность данных | 16.11.2024 |
