| Номер в госреестре | 66667-17 |
| Наименование СИ | Стенды тормозные силовые |
| Обозначение типа СИ | РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч |
| Изготовитель | Индивидуальный предприниматель Романовский Егор Михайлович, Московская область, г. Мытищи |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды тормозные силовые РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч (далее по тексту - стенды) предназначены для измерений:
- тормозной силы колеса;
- массы транспортного средства, приходящейся на ось;
- усилий на органах управления;
- давления сжатого воздуха (только для стендов РЕМСТО-ТС-13-1С-1-7.5Ч).
В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, "дорога" движется с заданной скоростью. Роль дороги выполняют пары роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства со скоростью от 2,0 до 3,6 км/ч. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой и передается на персональный компьютер для обработки и визуализации.
Измерения параметров тормозной системы производится последовательно: вначале на передней, а затем на задней оси транспортного средства.
Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения диагностируемого транспортного средства.
Стенды РЕМСТО-ТС-3-1С-1-3Ч применяются для проверки параметров тормозных систем легковых автомобилей с максимальной массой, приходящейся на ось до 3000 кг, конструктивно выполнены в виде несущей рамы - моноблока с двумя парами опорных роликов, размещенных в раме.
Стенды РЕМСТО-ТС-13-1С-1-7.5Ч являются универсальными и применяются для проверки параметров тормозных систем как легковых автомобилей, так и грузовых. Стенды РЕМСТО-ТС-13-1С-1-7.5Ч конструктивно выполнены в виде несущей рамы - моноблока с двумя парами опорных роликов, размещенных в раме.
Отдельными самостоятельными элементами конструкции для всех модификаций стендов являются шкаф управления, с размещенными в нём электрическими узлами управления и персональный компьютер, с монитором и приборами ввода и вывода информации, который устанавливается на специальную стойку, монтируемую на стену с помощью анкерных болтов.
Все модификации стендов укомплектованы датчиком для измерений усилий, прикладываемых к органам управления тормозными системами, а стенды РЕМСТО-ТС-13-1С-1-7.5Ч -датчиком для измерений давления сжатого воздуха.
Общий вид стендов представлен на рисунках 1 и 2.
Пломбирование стендов не предусмотрено.

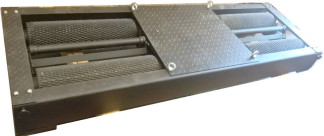

Рисунок 1 - Общий вид стендов тормозных РЕМСТО-ТС-3-1С-1-3Ч
Программное обеспечение «РЕМСТО-ПК» разработано специально для стендов тормозных силовых РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | РЕМСТО-ПК |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | D9BFDD1F |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | РЕМСТО-ТС-3- 1С-1-3Ч | РЕМСТО-ТС- 13-1С-1-7.5Ч |
| Диапазон измерений тормозной силы колеса, кН | от 0 до 10 | от 0 до 30 |
| Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % | ±3 | |
| Диапазон измерений массы транспортного средства, приходящейся на ось, кг | от 0 до 3000 | от 0 до 13000 |
| Пределы допускаемой относительной погрешности массы транспортного средства, приходящейся на ось, % | ±3 | |
| Диапазон измерений усилий на органах управления, Н | от 0 до 1000 | |
| Пределы допускаемой относительной погрешности измерений усилий на органах управления, % | ±6 | |
| Диапазон измерения давления сжатого воздуха, МПа (бар) | - | от 0 до 2 (20) |
| Пределы допускаемой относительной погрешности измерений давления сжатого воздуха, % | ±5 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | РЕМСТО-ТС-3- 1С-1-3Ч | РЕМСТО-ТС- 13-1С-1-7.5Ч |
| Конструктивное исполнение | Моноблок | |
| Максимальная нагрузка на ось, кг | 3000 | 13000 |
| Скорость движения автомобиля, имитируемая на стенде, км/ч | 3,6 | 2,0 |
| Диаметр ролика, мм | 190 | |
| Длина ролика, мм | 700 | 1000 |
| Ширина колеи проверяемого автомобиля, мм | от 800 до 2200 | от 800 до 2870 |
| Габаритные размеры (ДхШ*В), мм, не более: - блоков роликов | 2350x710x300 | 3750x880x340 |
| - шкафа управления | 550x460x120 | 550x460x120 |
| Масса, кг, не более | ||
| - блоков роликов | 480 | 1100 |
| - шкафа управления | 25 | 25 |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 380+10 %-15 % | |
| - частота переменного тока, Гц | 50±1 | |
| Диапазон рабочих температур, °С | от -5 до +40 | |
| Средний срок службы, лет, не менее | 8 | |
наносится на титульный лист руководства по эксплуатации / паспорта методом печати.
Таблица 4 - Комплектность стендов РЕМСТО-ТС-3-1С-1-3Ч
| Наименование | Обозначение | Количество, шт. |
| Роликовое шасси | ТС 3.1.1.3.0Ч | 1 |
| Шкаф управления | ТС 11.4.1.П | 1 |
| Датчик усилий на органах управления (педалемер) | ТС 100 П | 1 |
| Стойка ПК | ТС ПК1 | 1 |
| Комплект ПК (системный блок с предустановленной WIN 8/10, ПО стенда, клавиатура, мышь) | ТС ПК2 | 1 |
| Комплект кабелей | ТС КАБ 3 | 1 |
| Устройство нагружающее для поверки датчиков силы* | ТС NMRV75 | 1 |
| Устройство нагружающее для поверки датчиков массы* | ТС 1100.6500 | 1 |
| Фундаментные закладные | ТС 3.Ч | |
| Паспорт | ТС 3.1.1.3.0Ч ПС | 1 |
| Руководство по эксплуатации | ТС 3.1.1.3.0Ч РЭ | 1 |
| Пульт ДУ* | ТС ДУ ИК | 1 |
| Методика поверки | МП АПМ 73-16 | 1 |
| Инструкция по монтажу и подключению | С ИМ | 1 |
| * - по заказу потребителя | ||
Таблица 5- Комплектность стендов РЕМСТО-ТС-13-1С-1-7.5Ч
| Наименование | Обозначение | Количество, шт. |
| Роликовое шасси | ТС 13.1.1.7.5Ч | 1 |
| Шкаф управления | ТС 11.4.1.П | 1 |
| Датчик усилий на органах управления (педалемер) | ТС 100 П | 1 |
| Датчик давления сжатого воздуха | ТС ДД 2.0 | 1 |
| Стойка ПК | ТС ПК1 | 1 |
| Комплект ПК (системный блок с предустановленной WIN 8/10, ПО стенда, клавиатура, мышь) | ТС ПК2 | 1 |
| Комплект кабелей | ТС КАБ 13 | 1 |
| Устройство нагружающее для поверки датчиков силы* | ТС NMRV130 | 1 |
| Устройство нагружающее для поверки датчиков массы* | ТС 1100.6500 | 1 |
| Фундаментные закладные | ТС 13.Ч | |
| Паспорт | ТС 13.1.1.7.5Ч ПС | 1 |
| Руководство по эксплуатации | ТС 13.1.1.7.5Ч РЭ | 1 |
| Пульт ДУ* | ТС ДУ ИК | 1 |
| Методика поверки | МП АПМ 73-16 | 1 |
| Инструкция по монтажу и подключению | ТС ИМ | 1 |
| * - по заказу потребителя | ||
осуществляется по документу МП АПМ 73-16 «Стенды тормозные силовые РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч. Методика поверки», утверждённому
ООО «Автопрогресс-М» «02» декабря 2016 г.
Перечень основных средств поверки приведен в таблице 6.
Таблица 6 - Перечень основных средств поверки_
Наименование эталонов и их основные метрологические и технические характеристики
1 Рулетка измерительная металлическая, (0 - 5000) мм, КТ 3, ГОСТ 7502-98_
2 Рабочие эталоны 2-го разряда, динамометр по ГОСТ 8.640-2014:
- (10 - 1000) Н, ПГ ±0,45 %
- (1 - 10) кН, ПГ ±0,45 %;
- (10 - 100) кН, ПГ ±0,45 %_
3 Манометр с верхним пределом измерения 2 МПа, КТ 1,5 по ГОСТ 2405-88_
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы».
Приказ Министерства промышленности Российской Федерации от 6 декабря 2011 г. N 1677 Об утверждении основных технических характеристик средств технического диагностирования и их перечня
ГОСТ Р 51709-2001 Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки
ТУ 4577-008-0117017582-2015 Стенды тормозные силовые. Технические условия
