| Номер в госреестре | 66670-17 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | Microtector II G450, Microtector II G460, Micro IV |
| Изготовитель | "GfG Gesellschaft fur Geratebau mbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 13.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные модели Microtector II G450, Microtector II G460, Micro IV предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли диоксида углерода и кислорода, а также объемной доли вредных газов в воздухе рабочей зоны.
Газоанализаторы портативные модели Microtector II G450, Microtector II G460, Micro IV (далее - газоанализаторы) представляют собой автоматические портативные много- (Microtector
II G450, Microtector II G460) или одноканальные (Micro IV) приборы непрерывного действия.
Принцип действия газоанализаторов:
- по измерительным каналам объемной доли диоксида углерода, метана и довзрывоопасной концентрации горючих газов - оптический инфракрасный, основанный на селективном поглощении молекулами определяемого компонента инфракрасного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- по измерительным каналам объемной доли кислорода, водорода и вредных газов -электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- по измерительным каналам объемной доли изобутилена, бензола, стирола и толуола -фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения;
- по измерительным каналам довзрывоопасной концентрации горючих газов -термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.
Способ отбора пробы - диффузионный или принудительный при наличии побудителя расхода в комплекте поставки.
Конструктивно газоанализаторы модели Microtector II G450 выполнены одноблочными в пластмассовом прорезиненном корпусе. На корпусе размещены: отверстие звукового излучателя, 4 диффузионных входа сенсоров, жидкокристаллический дисплей, клавиши управления и индикаторы световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы и установочными местами сенсоров (4 шт.), пьезоэлектрический звуковой излучатель и аккумуляторная батарея.
Газоанализаторы модели Microtector II G460 имеют аналогичную конструкцию и отличаются количеством установочных мест для сенсоров (5 шт.).
Газоанализаторы модели Micro IV исполнения G223 выполнены в пластмассовом корпусе, обрезиненном по торцам (по дополнительному заказу). На боковой поверхности корпуса установлены: ЖК-дисплей, кнопки управления, батарейный отсек для одного элемента питания типа LR6, закрытый крышкой. На верхней торцевой части корпуса расположен диффузионный вход сенсора и световая сигнализация. В корпусе расположены печатные платы с элементами электрической схемы и пьезоэлектрический звуковой излучатель.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
1) для Microtector II G450, Microtector II G460:
- результатов измерений содержания определяемых компонентов;
- уровня заряда аккумуляторов;
- меню пользователя;
- информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала;
- служебную информацию.
2) для Micro IV исполнения G223:
- результатов измерений содержания определяемых компонентов;
- уровня заряда аккумуляторов;
- информацию о срабатывании сигнализации по двум уровням.
Электрическое питание газоанализатора осуществляется:
1) Microtector II G450, Microtector II G460 - от встроенного аккумулятора или от модуля элементов питания (2 шт типа LR6 (AA));
2) Micro IV исполнения G223 - от элемента питания типа LR6 (AA).
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для
каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги (для моделей Microtector II G450, Microtector II G460);
- изменением цвета дисплея (для моделей Microtector II G450, Microtector II G460);
- отображением на дисплее символов, обозначающих пороги срабатывания. Газоанализаторы обеспечивают сигнализацию по усредненной концентрации газа за
период 15 мин (STEL) и 8 ч (TWA).
Газоанализаторы поставляются с памятью данных и выводом данных на персональный компьютер при помощи дата-кабеля. Газоанализаторы моделей Microtector II G450, Microtector
II G460 имеют возможность записи измерительной и служебной информации на съемную карту памяти типоразмера SD.
По защищенности от влияния пыли и воды газоанализаторы соответствуют следующим степеням защиты по ГОСТ 14254-96:
- Microtector II G450, Microtector II G460 IP 67;
- Micro IV IP54.
Газоанализаторы выполнены во взрывозащищенном исполнении, виды взрывозащиты: "искробезопасная электрическая цепь уровня "ia" по ГОСТ Р 51330.10-99, "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1-99. Маркировка взрывозащиты:
- Microtector II G450 - 1 Ex d ia IIC T3,T4 Gb X, PB Ex d ia I Mb X;
- Microtector II G460 - 1 Ex d e ia IIC T3,T4 Gb X, РП Ex ia d e I Mc X;
- Micro IV - 1 Ex ib IIC T3,T4 Gb X.

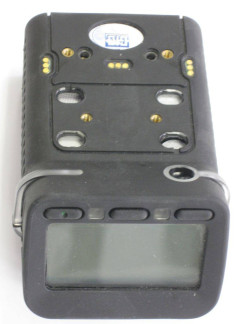

Внешний вид газоанализаторов представлен на рисунке 1, схема пломбирования корпуса газоанализаторов от несанкционированного доступа представлена на рисунке 2.
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем и обеспечивающее выполнение следующих основных функций:
- прием и обработку измерительной информации от первичных измерительных преобразователей содержания определяемых компонентов в воздухе рабочей зоны;
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- самодиагностику аппаратной части газоанализатора;
- хранение измерительной информации в памяти газоанализатора.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями, вычисление значений STEL и TWA.
Встроенное ПО газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО газоанализаторов
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Microtector II G450, G460 Firmware | Micro IV G223 Firmware |
| Номер версии (идентификационный номер) ПО | 3.41 | 2.22 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | ||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Основные метрологические характеристики газоанализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики газоанализаторов модели Micro IV
| Определяемый компонент/тип сенсора | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний T0,9a | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсо лютной | относи тельной | ||||||
| Кислород (O2) / МК383-5, MK427-5 | От 0 до 25 % | От 0 до 25 % | ±0,3 % об.д. | 20 | 0,1 % | Контроль воздуха рабочей зоны | |
| Оксид углерода (CO) / MK369-5 | От 0 до 300 -1 млн | От 0 до 30 млн-1 включ. | ±3 -1 млн | - | 40 | 1 -1 1 млн | Контроль ПДКр.з. |
| св. 30 до 300 -1 млн | - | ±10 % | |||||
| Оксид углерода (CO) / MK443-5 | От 0 до 500 -1 млн | От 0 до 50 млн-1 включ. | ±5 -1 млн | - | 40 | 1 -1 1 млн | Контроль аварийных выбросов |
| св. 50 до 500 млн-1 | ±10 % | ||||||
| Оксид углерода (CO) / MK443-6 | От 0 до 2000 -1 млн | От 0 до 50 млн-1 включ. | ±5 -1 млн | - | 40 | 1 -1 1 млн | Контроль аварийных выбросов |
| св. 50 до 2000 -1 млн | - | ±10 % | |||||
| Определяемый компонент/тип сенсора | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний T0,9a | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсо лютной | относи тельной | ||||||
| Сероводород (H2S) / МК445-5 | От 0 до 100 -1 млн | От 0 до 10 млн-1 включ. | ±2 -1 млн | - | 40 | 1 -1 1 млн | Контроль ПДКр.з. |
| св. 10 до 100 -1 млн | - | ±20 % | |||||
| Сероводород (H2S) / MK445-6 | От 0 до 500 -1 млн | От 0 до 15 млн-1 включ. | ±3 -1 млн | - | 40 | 1 -1 1 млн | Контроль аварийных выбросов |
| св. 15 до 500 -1 млн | - | ±20 % | |||||
| Аммиак (NH3) / MK393-5 | От 0 до 200 -1 млн | От 0 до 30 млн-1 включ. | ±6 -1 млн | - | 60 | 1 -1 1 млн | Контроль ПДКр.з. |
| св. 30 до 200 -1 млн | - | ±20 % | |||||
| Аммиак (NH3) / MK399-5 | От 0 до 1000 -1 млн | От 0 до 50 млн-1 включ. | ±10 -1 млн | - | 90 | с -1 5 млн | Контроль аварийных выбросов |
| св. 50 до 1000 -1 млн | - | ±20 % | |||||
| Диоксид серы (SO2) / MK440-5 | От 0 до 10 -1 млн | От 0 до 4 млн-1 включ. | ±1 -1 млн | - | 30 | 0,1 млн-1 | Контроль ПДКр.з. |
| св. 4 до 10 -1 млн | - | ±25 % | |||||
| Диоксид серы (SO2) / MK440-6 | От 0 до 50 -1 млн | От 0 до 4 млн-1 включ. | ±1 -1 млн | - | 30 | 0,1 млн-1 | Контроль ПДКр.з. |
| св. 4 до 50 -1 млн | - | ±25 % | |||||
| Оксид азота (NO) / MK347-5 | От 0 до 100 -1 млн | От' 0 до 5 млн-1 включ. | ±1 -1 млн | - | 30 | 1,0 млн-1 | Контроль ПДКр.з. |
| св. 5 до 100 -1 млн | - | ±20 % | |||||
| Диоксид азота (NO2) / MK348-5 | От 0 до 30 -1 млн | От' 0 до 3 млн-1 включ. | ±0,6 -1 млн | - | 30 | 0,2 млн-1 | Контроль аварийных выбросов |
| св. 3 до 30 -1 млн | - | ±20 % | |||||
| Хлор (Cl2) / MK390-5 | От 0 до 10 -1 млн | От 0 до 1,0 млн-1 включ. | ±0,2 -1 млн | - | 30 | 0,1 млн-1 | Контроль аварийных выбросов |
| св. 1,0 до 10 -1 млн | - | ±20 % | |||||
| Синильная кислота (HCN) / MK409-5 | От 0 до 50 -1 млн | От 0 до 10 млн-1 включ. | ±2,0 -1 млн | - | 60 | 0,5 млн-1 | Контроль аварийных выбросов |
| св. 10 до 50 -1 млн | - | ±20 % | |||||
| Определяемый компонент/тип сенсора | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний Т0,9д | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсо лютной | относи тельной | ||||||
| Хлорово-дород (HCl) / MK392-5 | От 0 до 30 -1 млн | От' 0 до 3 млн-1 включ. | ±0,6 -1 млн | - | 90 | 0,2 млн-1 | Контроль ПДКр.з. |
| св. 3 до 30 -1 млн | - | ±20 % | |||||
| Этиленок- сид (C2H4O) / MK379-5 | От 0 до 20 -1 млн | От 0 до 5 млн-1 включ. | ±1 -1 млн | - | 120 | 0,1 млн-1 | Контроль аварийных выбросов |
| св. 5 до 20 -1 млн | - | ±20 % | |||||
| Фосфин (PH3) / MK353-5 | От 0 до 10 -1 млн | От' 0 до 1 млн-1 включ. | ±0,2 -1 млн | - | 90 | 0,05 млн-1 | Контроль аварийных выбросов |
| св. 1 до 10 -1 млн | - | ±20 % | |||||
| Фосген (COCl2) / MK349-5 | От 0 до 2 -1 млн | От 0 до 0,1 млн-1 включ. | ±0,02 -1 млн | - | 150 | 0,01 млн-1 | Контроль ПДКр.з. |
| св. 0,1 до 2 -1 млн | - | ±20 % | |||||
| Озон (O3) / MK411-5 | От 0 до 1 -1 млн | От 0 до 0,1 млн-1 включ. | ±0,02 -1 млн | - | 60 | 0,01 млн-1 | Контроль аварийных выбросов |
| св. 0,1 до 0,25 -1 млн | - | ±20 % | |||||
| Фторид водорода (HF) / MK412-5 | От 0 до 10 -1 млн | От 0 до 0,6 млн-1 включ. | ±0,2 -1 млн | - | 90 | 0,1 млн-1 | Контроль ПДКр.з. |
| св. 0,6 до 10 -1 млн | - | ±25 % | |||||
| Водород (H2) / MK396-5 | От 0 до 2000 -1 млн | От 0 до 200 млн-1 включ. | ±20 -1 млн | - | 90 | о -1 2 млн | Контроль воздуха рабочей зоны |
| св. 200 до 2000 млн-1 | - | ±10 % | |||||
| Водород (H2) / MK402-5 | От 0 до 1 % | От 0 до 1 % | ±0,2 % об.д. | 90 | 0,01 % | Контроль воздуха рабочей зоны | |
| Водород (H2) / MK403-5 | От 0 до 4 % | От 0 до 2 % | ±0,2 % об.д. | 90 | 0,01 % | Контроль воздуха рабочей зоны | |
Таблица 3 - Метрологические характеристики газоанализаторов модели Microtector II G450
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний T0^ | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсо лютной | относи тельной | ||||||
| Кислород (O2) / MK427-0, MK383-0 | От 0 до 25 % | От 0 до 25 % | ±0,3 % об.д. | 20 (MK383-5) 25 (MK427-5 | 0,1 % | Контроль воздуха рабочей зоны | |
| Сероводород (H2S) / MK445-0 | От 0 до 100 -1 млн | От 0 до 10 млн-1 включ. | ±2 млн-1 | - | 40 | 1 -1 1 млн | Контроль ПДКр.з. |
| св. 10 до 100 -1 млн | - | ±20 % | |||||
| Горючие газы (тер-мохимиче-ский сенсор) / МК221-0 1), МК221-1 2) | От 0 до 100 % НКПР 3) | От 0 до 50 % НКПР включ. | ±5 % НКПР | - | 20 (CH4) 30 (C3H8) 105 (остальные) | 0,5 % НКПР | Контроль воздуха рабочей зоны |
| св. 50 до 100 % НКПР | Не нормирова ны | ||||||
| Оксид углерода (CO) / MK369-0 | От 0 до 500 -1 млн | От 0 до 30 млн-1 включ. | ±3 млн-1 | - | 50 | 1 -1 1 млн | Контроль ПДКр.з. |
| св. 30 до 500 -1 млн | - | ±10 % | |||||
| Оксид углерода (CO) / MK443-0 | От 0 до 500 -1 млн | От 0 до 30 млн-1 включ. | ±3 млн-1 | - | 50 | 1 -1 1 млн | Контроль ПДКр.з. |
| св. 30 до 500 -1 млн | - | ±10 % | |||||
| Сероводород (H2S) / MK380-0 (совмещенный с CO) | От 0 до 100 -1 млн | От 0 до 10 млн-1 включ. | ±2 млн-1 | - | 50 | 1 -1 1 млн | Контроль ПДКр.з. |
| св. 10 до 100 -1 млн | ±20 % | ||||||
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2); 2) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4); 3) - значения НКПР для горючих газов в соответствии с ГОСТ 30852.19-2002. | |||||||
Таблица 4 - Метрологические характеристики газоанализаторов модели Microtector II G460
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли оп-ределяе-мого компонента | Диапазон измерений объемной доли оп-ределяе-мого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсолют ной | относительной | ||||||
| Оксид углерода (CO) / MK380-5 (совмещенный с H2S), MK343-5, MK369-6 | От 0 до 500 -1 млн | От 0 до 30 -1 млн включ. | ±3 млн-1 | 50 (MK380-5, MK369-6) 65 (MK 3446) | 1 -1 1 млн | Кон троль ПДКрз. | |
| св. 30 до 500 -1 млн | ±10 % | ||||||
| Оксид углерода (CO) MK 344-5, МК-369-5 | От 0 до 300 -1 млн | От 0 до 30 -1 млн включ. | ±3 млн-1 | 65 | 1 -1 1 млн | Кон троль ПДКр.з. | |
| св. 30 до 300 -1 млн | ±10 % | ||||||
| Оксид углерода (CO) / MK 443-6 | От 0 до 2000 -1 млн | От 0 до 50 -1 млн включ. | ±5 млн-1 | 30 | 1 -1 1 млн | Кон троль аварий ных выбро сов | |
| св. 50 до 2000 -1 млн | ±10 % | ||||||
| Диоксид серы (SO2) / MK440-5 | От 0 до 10 -1 млн | От 0 до 4 -1 млн включ. | ±1 млн-1 | 75 | 0,1 млн-1 | Кон троль ПДКрз. | |
| Св. 4 до 10 -1 млн | ±25 % | ||||||
| Фосфин (PH3) / MK353-5 | От 0 до 10 -1 млн | От 0 до 1 -1 млн включ. | ±0,2 -1 млн | 90 | 0,05 млн-1 | Кон троль аварий ных выбро сов | |
| Св. 1 до 10 млн-1 | - | ±20 % | |||||
| Кислород (O2) / MK383-5, MK427-5 | От 0 до 25 % | От 0 до 25 % | ±0,3 % об.д. | 20 (MK383-5) 25 (MK427-5) | 0,1 % | Кон троль воздуха рабочей зоны | |
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли оп-ределяе-мого компонента | Диапазон измерений объемной доли оп-ределяе-мого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсолют ной | относительной | ||||||
| Аммиак (NH3) / MK393-5 | От 0 до 200 -1 млн | От 0 до 30 -1 млн включ. | ±6 млн-1 | 60 | 1 -1 1 млн | Кон троль ПДКр.з. | |
| св. 30 до 200 -1 млн | ±20 % | ||||||
| Аммиак (NH3) / MK399-6 | От 0 до 1000 -1 млн | От 0 до 50 -1 млн включ. | ±10 -1 млн | 90 | с -1 5 млн | Кон троль аварий ных выбро сов | |
| св. 50 до 1000 -1 млн | ±20 % | ||||||
| Водород (H2) / MK396-5 | От 0 до 2000 -1 млн | От 0 до 200 -1 млн включ. | ±20 -1 млн | 90 | о -1 2 млн | Кон троль воздуха рабочей зоны | |
| св. 200 до 2000 -1 млн | ±10 % | ||||||
| Водород (H2) / MK402-5 | От 0 до 1 % | От 0 до 1 % | ±0,2 % об.д. | 70 | 0,01 % | Кон троль воздуха рабочей зоны | |
| Водород (H2) / MK403-5 | От 0 до 4 % | От 0 до 2 % | ±0,2 % об.д. | 60 | 0,01 % | Кон троль воздуха рабочей зоны | |
| Синильная кислота (HCN) / MK409-5 | От 0 до 50 -1 млн | От 0 до 10 -1 млн включ. | ±2,0 -1 млн | 60 | 0,5 млн-1 | Кон троль аварий ных выбро сов | |
| св. 10 до 50 -1 млн | ±20 % | ||||||
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли оп-ределяе-мого компонента | Диапазон измерений объемной доли оп-ределяе-мого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсолют ной | относительной | ||||||
| Сероводород (H2S) / MK380-5 (совмещенный с CO) | От 0 до 100 -1 млн | От 0 до 10 -1 млн включ. | ±2 млн-1 | 50 | 0,5 млн-1 | Кон троль ПДКрз. | |
| св. 10 до 100 -1 млн | ±20 % | ||||||
| Сероводород (H2S) / MK445-5 | От 0 до 100 -1 млн | От 0 до 10 -1 млн включ. | ±2 млн-1 | 30 | 0,2 млн-1 | Кон троль ПДКрз. | |
| св. 10 до 100 -1 млн | ±20 % | ||||||
| Сероводород (H2S) / MK445-6 | От 0 до 500 -1 млн | От 0 до 15 -1 млн включ. | ±3 -1 млн | 30 | 0,5 млн-1 | Кон троль ПДКрз. | |
| св. 15 до 500 -1 млн | ±20 % | ||||||
| Оксид азота (NO) / MK347-5 | От 0 до 100 -1 млн | От 0 до 5 -1 млн включ. | ±1 млн-1 | 40 | 1,0 млн-1 | Кон троль ПДКрз. | |
| св. 5 до 100 -1 млн | ±20 % | ||||||
| Диоксид азота (NO2) / MK348-5 | От 0 до 30 -1 млн | От 0 до 3 -1 млн включ. | ±0,6 -1 млн | 30 | 0,2 млн-1 | Кон троль аварий ных выбро сов | |
| св. 3 до 30 млн-1 | - | ±20 % | |||||
| Этиленоксид (C2H4O) / MK379-5 | От 0 до 20 -1 млн | От 0 до 5 -1 млн включ. | ±1 млн-1 | 120 | 0,1 млн-1 | Кон троль аварий ных выбро сов | |
| св. 5 до 20 -1 млн | ±20 % | ||||||
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли оп-ределяе-мого компонента | Диапазон измерений объемной доли оп-ределяе-мого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсолют ной | относительной | ||||||
| Хлор (Cl2) / MK390-5 | От 0 до 10 -1 млн | От 0 до 1,0 -1 млн включ. | ±0,2 -1 млн | 30 | 0,1 млн-1 | Кон троль аварий ных выбро сов | |
| св. 1,0 до 10 -1 млн | ±20 % | ||||||
| Метанол (CH3OH) / MK379-6 | От 0 до 70 -1 млн | От 0 до 5 -1 млн включ. | ±1 млн-1 | 120 | 0,1 млн-1 | Кон троль аварий ных выбро сов | |
| св. 5 до 70 -1 млн | ±20 % | ||||||
| Хлороводо-род (HCl) / MK392-5 | От 0 до 30 -1 млн | От 0 до 3 -1 млн включ. | ±0,6 -1 млн | 90 | 0,2 млн-1 | Кон троль ПДКрз. | |
| св. 3 до 30 -1 млн | ±20 % | ||||||
| Изобутилен (i-C4H8) / MK222-3 MK222-2 | От 0 до 500 -1 млн | От 0 до 60 -1 млн включ. | ±6 млн-1 | 30 | 0,1 млн-1 | Кон троль аварий ных выбро сов | |
| св. 60 до 500 -1 млн | ±10 % | ||||||
| Горючие газы (термохимический сенсор) / МК211-6 1), МК211-7 2) МК211-8 | От 0 до 100 % НКПР 3) | От 0 до 50 % НКПР включ. | ±5 % НКПР | 20 (CH4) 30 (C3H8) 175 / 230 (C6H14) | 0,5 % НКПР | Кон троль воздуха рабочей зоны | |
| св. 50 до 100 % НКПР | Не нормирован ы | ||||||
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли оп-ределяе-мого компонента | Диапазон измерений объемной доли оп-ределяе-мого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсолют ной | относительной | ||||||
| Диоксид углерода (CO2) / MK224-5, MK231-5 | От 0 до 5 % (об.д.) | От 0 до 1 % включ. | ±0,1 % об.д. | 50 | 0,01...0,5 % (об.д.) | Кон троль воздуха рабочей зоны | |
| св. 1,0 до 5 % | ±10 % | ||||||
| Горючие газы (инфракрасный сенсор) / MK227-5 4), MK231-5 4) | От 0 до 100 % НКПР | От 0 до 50 % НКПР включ. | ±5 % НКПР | 45 (CH4) 66 (C3H8) 99 (C6H14) | 1 % НКПР | Кон троль воздуха рабочей зоны | |
| св. 50 до 100 % НКПР | ±10 % | ||||||
| Метан (CH4) / MK227-5, MK231-5 | От 0 до 100 % об.д. | От 0 до 50 % включ. | ±5 % об.д. | 60 | 0,01.0,5 % (об.д.) | Кон троль воздуха рабочей зоны | |
| св. 50 до 100 % | ±10 % | ||||||
| Бензол (C6H6) / MK-222-3 | От 0 до 2000 -1 млн | От 0 до 50 -1 млн включ. | ±5 млн-1 | 30 | 0,1 млн-1 | Кон троль аварий ных выбро сов | |
| св. 50 до 2000 -1 млн | ±10 % | ||||||
| Стирол (C8H8) / MK-222-3 | От 0 до 2000 -1 млн | От 0 до 60 -1 млн включ. | ±5 млн-1 | 30 | 0,1 млн-1 | Кон троль аварий ных выбро сов | |
| св. 60 до 1000 -1 млн | ±10 % | ||||||
| Определяемый компонент / тип сенсора | Диапазон показаний объемной доли оп-ределяе-мого компонента | Диапазон измерений объемной доли оп-ределяе-мого компонента | Пределы допускаемой основной погрешности | Номинальное время установления показаний T0,9ном, с | Цена наименьшего разряда цифрового индикатора | Назначе ние | |
| абсолют ной | относительной | ||||||
| Толуол (C7H8) / MK-222-3 | От 0 до 2000 -1 млн | От 0 до 50 -1 млн включ. | ±5 млн-1 | 30 | 0,1 млн-1 | Кон троль аварий ных выбро сов | |
| св. 50 до 2000 -1 млн | ±10 % | ||||||
| Примечания: 1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2); 2) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2) 3) - значения НКПР для горючих газов в соответствии с ГОСТ Р 51330.19-99; 4) 7 - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), пропан (C3H8), гексан (C6H14). | |||||||
Прочие метрологические характеристики газоанализаторов приведены в таблице 5.
Таблица 5
| Характеристика | Значение |
| Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности: - по измерительным каналам довзрывоопасной концентрации горючих газов (термокаталитический сенсор) - по измерительным каналам довзрывоопасной концентрации горючих газов и объемной доли диоксида углерода и метана (инфракрасный сенсор) - по измерительным каналам объемной доли кислорода, водорода и вредных газов - по измерительным каналам объемной доли изобутилена, бензола, стирола и толуола (фотоионизационный сенсор) | ±0,5 ±1,0 ±1,0 ±1,0 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности | ±1,0 |
| Предел допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
Технические характеристики газоанализаторов приведены в таблице 6.
Таблица 6
| Характеристика | Значение |
| Время прогрева газоанализаторов, мин, не более | 5 |
| Время непрерывной работы газоанализаторов без подзарядки (без замены комплекта батарей), не менее: | |
| - Micro IV | 6 мес. |
| - Microtector II G450 (встроенный аккумулятор), ч. не более: | |
| - только электрохимические сенсоры | 130 |
| - электрохимические и термокаталитические сенсоры | 17 (30)* |
| - Microtector II G450 (модуль элементов питания LR6), ч. не более: | |
| - только электрохимические сенсоры | 170 |
| - электрохимические и термокаталитические сенсоры | 14 (25)* |
| - Microtector II G460 (встроенный аккумулятор), ч. не более: | |
| - только электрохимические сенсоры | 130 |
| - электрохимические сенсоры и оптический сенсор | 30 |
| - электрохимические сенсоры и фотоионизационный сенсор | 40 |
| - электрохимические сенсоры, фотоионизационный и оптический сенсор | 17 |
| - электрохимические сенсоры и термокаталитический сенсор | 11(20)* |
| - электрохимические сенсоры, оптический и термокаталитический сенсор | 8 (12)* |
| - электрохимические сенсоры, фотоионизационный и термокаталитиче- | |
| ский сенсор | 9 (14)* |
| - электрохимические сенсоры, фотоионизационный, оптический и термо- | |
| каталитический сенсор | 6 (10)* |
| - Microtector II G460 (модуль элементов питания LR6), ч. не более: | |
| - только электрохимические сенсоры | 170 |
| - электрохимические сенсоры и оптический сенсор | 28 |
| - электрохимические сенсоры и фотоионизационный сенсор | 40 |
| - электрохимические сенсоры и термокаталитический сенсор | 8 (14)* |
| - электрохимические сенсоры, оптический и термокаталитический сенсор | 5 (6)* |
| - электрохимические сенсоры, фотоионизационный и термокаталитиче | |
| ский сенсор | 6 (9)* |
| Габаритные размеры газоанализатора, мм не более: - Micro IV | |
| - высота | 88 |
| - ширина | 74 |
| - длина | 22 |
| - Microtector II G450, Microtector II G460 | |
| - высота | 110 |
| - ширина | 70 |
| - длина | 65 |
| Масса, кг, не более: | |
| - Micro IV | 0,09 |
| - Microtector II G450 | 0,29 |
| - Microtector II G460 | 0,35 |
| Средняя наработка на отказ, ч | 5 000 |
| Средний срок службы, лет | 10 |
| Примечание - * в скобках указано время непрерывной работы газоанализаторов при работе тер | |
| мокаталитического сенсора в энергосберегающем режиме. | |
Условия эксплуатации газоанализаторов приведены в таблице 7.
| Таблица 7 | |
| Параметр | Значение |
| Условия эксплуатации: | |
| o/"4 - диапазон температуры окружающей и анализируемой сред, C | от -20 до +40 |
| - относительная влажность при температуре 25oC, % | от 10 до 95 |
| - диапазон атмосферного давления, кПа | от 84,0 до 106,7 |
| Примечание - в соответствии с сертификатом соответствия № ТС RU С-ББ.ГБ08.В.01772 | |
| от 31.05.2016г., выданным ОС ВО ЗАО ТИБР, газоанализаторы допущены к эксплуатации в | |
| диапазоне температур: | |
| - Microtector II G450 | от -40 oC до +55 oC |
| - Microtector II G460 (встроенный аккумулятор) | от -40 oC до +50 oC |
| - Microtector II G460 (маркировка взрывозащиты 1 Ex d e ia IIC T4 Gb X, | |
| 2 щелочных элемента питания) | от -40 oC до +45 oC |
| - Microtector II G460 (маркировка взрывозащиты 1 Ex d e ia IIC T3 Gb X, | |
| 2 щелочных элемента питания) | от -40 oC до +50 oC |
| - Micro IV (маркировка взрывозащиты 1 Ex ib IIC T4 Gb X) | от -20 oC до +45 oC |
| - Micro IV (маркировка взрывозащиты 1 Ex ib IIC T3 Gb X) | от -20 oC до +55 oC |
| При этом метрологические характеристики газоанализаторов нормированы только для | |
| температурного диапазона от -20 до +40 C. | |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпуса газоанализатора.
Комплект поставки газоанализатора указан в таблице 7.
Таблица 7
| Наименование | Обозначение | Количество, шт. |
| Газоанализатор | Microtector II G450 или Microtector II G460 или Micro IV | По заказу |
| Зарядное устройство (блок питания, станция для зарядки) | - | для Microtector II G450 или Microtector II G460 |
| Внешний побудитель расхода | * | |
| Руководство по эксплуатации | - | 1 |
| Краткое руководство по запуску прибора | - | 1 экз. |
| Методика поверки | МП-242-2048-2016 | 1 экз. |
| Комплект инструментов и принадлежностей | - | * |
| CD с программным обеспечением | * | |
| Примечание - позиции, отмеченные знаком " *" поставляются по отдельному заказу | ||
осуществляется по документу МП-242-2048-2016 "Газоанализаторы портативные модели Microtector II G450, Microtector II G460, Micro IV. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 14.09.2016 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси кислород - азот (ГСО 10253-2013), оксид углерода - воздух (ГСО 10242-2013), сероводород - воздух (ГСО 10329-2013), аммиак -воздух (ГСО 10327-2013), диоксид серы - воздух (ГСО 10342-2013), оксид азота - азот (ГСО 10323-2013), диоксид азота - воздух (ГСО 10331-2013), синильная кислота - воздух (ГСО 10376-2013), хлористый водород - азот (ГСО 10371-2013), метанол - воздух (ГСО 10337-2013), этиленоксид - воздух (ГСО 10387-2013), фосфин - азот (ГСО 10348-2013), фосген - азот (ГСО 10374-2013), фторид водорода - азот (ГСО 10375-2013), водород - воздух (ГСО 10325-2013), водород - азот (ГСО 10259-2013), метан - воздух (ГСО 10257-2013), метан - азот (гСО 10256-2013), пропан - воздух (ГСО 10263-2013), пропан - азот (ГСО 10262-2013), бутан - воздух (ГСО 10246-2013), пентан - воздух (ГСО 10364-2013), гексан - воздух (ГСО 10335-2013), гексан - азот (ГСО 10334-2013), водород - воздух (ГСО 10325-2013), ацетилен - воздух (ГСО 10386-2013), этилен - воздух (ГСО 10248-2013), изобутилен - воздух (ГСО 10539-2014), диоксид углерода - воздух (гСО 10241-2013), бензол - воздух (ГСО 10366-2013), стирол - воздух (ГСО 10366-2013), толуол - воздух (ГСО 10368-2013), выпускаемые по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 в баллонах под давлением,
- источник микропотока хлора ИМ09-М-А2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09,
- генератор газовых смесей ГГС, исполнений ГГС-Р, ГГС-Т или ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15,
- генератор озона ГС-024-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23505-08.
Допускается применение иных средств поверки, не уступающих по метрологическим характеристикам.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы «GfG Gesellschaft fur Geratebau mbH», Германия.
| Зарегистрировано поверок | 846 |
| Поверителей | 27 |
| Актуальность данных | 21.11.2024 |
