| Номер в госреестре | 66680-17 |
| Наименование СИ | Измерители крутящего момента силы (моментомеры) переносные электронные |
| Обозначение типа СИ | ТС605 МЭПЭ |
| Изготовитель | ООО "Тестсистемы", г.Иваново |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители крутящего момента силы (моментомеры) переносные электронные ТС 605 МЭПЭ (далее - измерители) предназначены для измерения крутящего момента силы.
Принцип действия измерителей основан на преобразовании момента силы, приложенного к упругому элементу тензорезисторного датчика, в электрический сигнал, изменяющийся пропорционально приложенному моменту силы.
Полученный сигнал по соединительному кабелю поступает на пульт оператора, обрабатывается и выводится на жидкокристаллическое табло в единицах крутящего момента силы.
Конструктивно измерители состоят из тензорезисторного датчика измерителя крутящего момента силы (далее - датчик ИКМС), пульта оператора, с которым датчик ИКМС соединяется при помощи кабеля, и адаптера для сетевого питания.

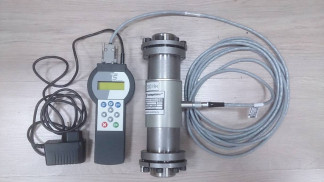

Внешний вид измерителей приведён на рисунке 1.
Вариант 1: Вариант 2:
Место пломбировки пульта оператора от несанкционированного доступа после поверки приведено на рисунке 2.
пломбировка невосстанавливаемой наклейкой пломбировка оттиском клейма
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение (далее - ПО) измерителей встроено в пульт оператора и жестко привязано к электрической схеме. ПО выполняет функции по сбору, передаче, обработке, хранению и представлению измерительной информации. Корпус пульта оператора защищен заводской невосстанавливаемой наклейкой. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после поверки измерителя крутящего момента силы без нарушения пломбы (рисунок 4). В измерителях предусмотрена защита от несанкционированного изменения установленных регулировок (юстировки) административным паролем, который необходимо ввести с клавиатуры пульта оператора при проведении работ по юстировке моментомера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Р 1.01N |
| Номер версии (идентификационный номер) ПО* | 1.01N.XX и выше |
| Цифровой идентификатор ПО | 0X7462 |
| Другие идентификационные данные (если имеются) | CRC16 |
Идентификация программного обеспечения: после включения на табло пульта оператора отображается номер версии ПО, затем цифровой идентификатор ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений крутящего момента силы, Н-м: - ТС605 МЭПЭ-1-31-0,1 - ТС605 МЭПЭ-5-31-0,1 - ТС605 МЭПЭ-20-31-0,1 - ТС605 МЭПЭ-100-31-0,1 - ТС605 МЭПЭ-500-31-0,1 - ТС605 МЭПЭ-2000-31 -0,1 - ТС605 МЭПЭ-5000-31-0,1 | от 0,2 до 1,0 от 1,0 до 5,0 от 4,0 до 20,0 от 20,0 до 100,0 от 100,0 до 500,0 от 400,0 до 2000,0 от 1000,0 до 5000,0 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±0,1 |
| Номинальная цена единицы наименьшего разряда, % от верхнего предела измерений | 0,01 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры пульта оператора (Д^Ш^В), мм, не более | 210x95x45 |
| Габаритные размеры датчиков ИКМС (ДХШ*В), мм, не более: - ТС605 МЭПЭ-1-31-0,1 | 185x55x45 |
| - ТС605 МЭПЭ-5-31-0,1 | 185x55x45 |
| - ТС605 МЭПЭ-20-31-0,1 | 215x85x65 |
| - ТС605 МЭПЭ-100-31-0,1 | 215x85x65 |
| - ТС605 МЭПЭ-500-31-0,1 | 275x95x75 |
| - ТС605 МЭПЭ-2000-31 -0,1 | 325x115x95 |
| - ТС605 МЭПЭ-5000-31-0,1 | 325x115x95 |
| Масса пульта оператора, кг, не более | 0,25 |
| Масса датчиков ИКМС (без муфт), кг, не более: - ТС605 МЭПЭ-1-31-0,1 | 0,3 |
| - ТС605 МЭПЭ-5-31-0,1 | 0,3 |
| - ТС605 МЭПЭ-20-31-0,1 | 1,1 |
| - ТС605 МЭПЭ-100-31-0,1 | 1,1 |
| - ТС605 МЭПЭ-500-31-0,1 | 4,0 |
| - ТС605 МЭПЭ-2000-31 -0,1 | 9,1 |
| - ТС605 МЭПЭ-5000-31-0,1 | 9,5 |
| Напряжение питания, В, частотой (50±1) Гц | 230±10 % |
| Потребляемая мощность, Вт, не более | 6 |
| Условия эксплуатации: - рабочий диапазон температур, °С | от +15 до +35 |
| - относительная влажность в рабочем диапазоне температур, % | от 45 до 80 |
| Средний срок службы, лет | 10 |
наносится типографским способом на маркировочные таблички, закрепленные на корпусе датчика ИКМС, на тыльной стороне пульта оператора, на лицевой стороне футляра и на титульном листе руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель крутящего момента силы (моментомер) переносной электронный | ТС605 МЭПЭ: ТС605 МЭПЭ-1-31-0,1 заводской № 5 ТС605 МЭПЭ-5-31-0,1 заводской № 6 ТС605 МЭПЭ-20-31-0,1 заводской № 7 ТС605 МЭПЭ-100-31-0,1 заводской № 8 ТС605 МЭПЭ-500-31-0,1 заводской № 9 ТС605 МЭПЭ-2000-31 -0,1 заводской № 10 ТС605 МЭПЭ-5000-31-0,1 заводской № 11 | 1 компл. |
| Муфта | 2 шт. | |
| Футляр | 1 шт. | |
| Руководство по эксплуатации | ТС605.000.000РЭ | 1 экз. |
осуществляется по ГОСТ Р 8.796-2012 «ГСИ. Измерители крутящего момента силы. Методика поверки».
Основные средства поверки:
- установки и измерители крутящего момента силы (моментомеры) 1-го разряда по ГОСТ Р 8.752-2011, соотношение предела допускаемой погрешности эталона и предела допускаемой погрешности измерителя должно составлять не более 0,4.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на задней стороне корпуса пульта оператора при помощи невосстанавливаемой наклейки или пломбировки оттиском клейма поверителя (Рисунок 4).
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы.
ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки. ТУ4273-025-99369822-16 Измерители крутящего момента силы (моментомеры) переносные электронные ТС 605 МЭПЭ. Технические условия.
| Зарегистрировано поверок | 44 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
