| Номер в госреестре | 66689-17 |
| Наименование СИ | Радиометры |
| Обозначение типа СИ | РКС-АТ1319 |
| Изготовитель | НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск |
| Год регистрации | 2017 |
| Срок свидетельства | 29.10.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры РКС-АТ1319 (далее - радиометры) предназначены для измерений:
- суммарной альфа-активности счетных образцов;
- суммарной бета-активности счетных образцов;
- активности, плотности потока, внешнего альфа- и бета-излучения для источников типа 1П9, 2П9, 3П9, 1С0, 2С0, 3С0.
Принцип действия радиометров основан на использовании интеллектуальных сцинтилляционных блоков детектирования альфа- и бета-излучения.
Радиометры состоят из блоков детектирования и устройства обработки информации. Для регистрации альфа-излучения используется сцинтилляционный детектор на основе ZnS(Ag) диаметром 60 мм, для регистрации бета-излучения используется пластмассовый сцинтиллятор диаметром 60 мм и высотой 1 мм.
Информация с блоков детектирования поступает на устройство обработки информации и выводится на дисплей. Устройство обработки информации выполнено на базе встроенного панельного компьютера, а управление работой радиометров осуществляется с помощью сенсорного экрана.
Радиометры РКС-АТ1319 имеют три модификации: РКС-АТ1319, РКС-АТ1319А, РКС-АТ1319В.
Радиометр РКС-АТ1319 оснащен альфа- и бета-каналом и предназначен для измерений:
- суммарной альфа- и суммарной бета-активности счетных образцов на основе аэрозольных аналитических фильтров типа АФА-РМП и АФА-РСП (далее - фильтры);
- суммарной бета-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания, либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной альфа- и суммарной бета-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- активности, плотности потока, внешнего альфа- и бета-излучения для источников типа 1П9, 2П9, 3П9, 1С0, 2С0, 3С0.
Радиометр РКС-АТ1319А оснащен только альфа-каналом и предназначен для измерений:
- суммарной альфа-активности счетных образцов на основе фильтров;
- суммарной альфа-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания, либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной альфа-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- активности, плотности потока, внешнего альфа-излучения для источников типа 1П9, 2П9, 3П9.
Радиометр РКС-АТ1319В оснащен только бета-каналом и предназначен для измерений:
- суммарной бета-активности счетных образцов на основе фильтров;
- суммарной бета-активности «толстослойных» счетных образцов, приготовленных из вещества пробы (например, путем выпаривания, либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной бета-активности «тонкослойных» счетных образцов, приготовленных из вещества пробы (например, путем электролитического осаждения);
- активности, плотности потока, внешнего бета-излучения для источников типа 1С0, 2С0, 3С0. Радиометры предназначены для эксплуатации в лабораторных условиях службами
радиационной безопасности; на предприятиях, применяющих источники ионизирующего излучения; для контроля уровня облучения персонала, работающего с источниками ионизирующего излучения; для контроля объектов окружающей среды.

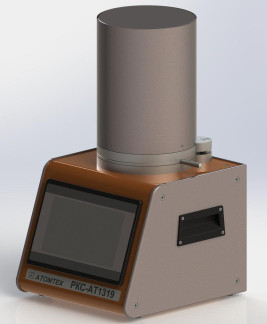

Общий вид радиометра РКС-АТ1319 представлен на рисунке 1.
Рисунок 1 - Общий вид радиометра РКС-АТ1319
Пломбирование приборов выполнено в виде этикеток из разрушающейся пленки, наклеенных на торцевые поверхности блоков детектирования, входящих в состав прибора.
Программное обеспечение (ПО) радиометров представляет собой встроенное в панельный компьютер ПО: программа «АТ1319» - для радиометра РКС-АТ1319, программа «АТ1319А» - для радиометра РКС-АТ1319А и программа «АТ1319В» - для радиометра РКС-АТ1319В. Встроенное ПО является метрологически значимым.
ПО устанавливается на стадии производства и предназначено для управления радиометрами, измерения параметров исследуемых образцов в различных геометриях с сохранением результатов измерений в базе данных и возможностью вывода на печать. ПО защищено от несанкционированного вмешательства проверкой цифрового идентификатора исполняемого файла.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | АТ1319.ехе |
| Номер версии (идентификационный номер) ПО | 1.1.0.72; 1.x.y.z* |
| Цифровой идентификатор ПО (MD5) | fc9479ec06c637698efc07a362f16595** |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AT1319A.exe |
| Номер версии (идентификационный номер) ПО | 1.1.0.6; 1.x.y.z* |
| Цифровой идентификатор ПО (MD5) | 31be4c5cc4e0017be17c6f7e556b2c2f** |
| Идентификационное наименование ПО | AT1319B.exe |
| Номер версии (идентификационный номер) ПО | 1.1.0.8; 1.x.y.z* |
| Цифровой идентификатор ПО (MD5) | bd254fb6efdc614696eda03f011dbb06** |
| * x,y,z - составная часть номера версии ПО; x,y,z принимаются равными от 0 до 99. ** Контрольные суммы относятся к версиям ПО 1.1.0.72, 1.1.0.6, 1.1.0.8. Примечание - Оригинальные значения идентификационных данных для версии ПО 1.x.y.z указываются в разделе «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки при первичной поверке. | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО радиометров РКС-АТ1319 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 2 - Метрологические характеристики радиометров
| Характеристика | Значение |
| Диапазон энергий регистрируемых частиц, кэВ: - а-канал - в-канал | от 3000 до 7000 от 155 до 3540 |
| Диапазон измерений суммарной активности, Бк: - а-канал - в-канал | от 0,01 до 104 от 0,1до 104 |
| Диапазон измерений внешнего излучения, с-1: - а-канал - в-канал | от 0,1 до 105 от 0,1 до 105 |
| Диапазон измерений плотности потока с поверхности, мин-1см-2: - а-канал - в-канал | от 0,6 до 6106 от 0,6 до 6106 |
| Скорость счета импульсов фона, с-1, не более: - а-канал - в-канал | 0,001 0,75 |
| Чувствительность, Бк-1с-1, не менее: - к а-излучению (источник типа 3П9) - к в-излучению (источник типа 3С0) | 0 0 о" о" |
| Нестабильность показаний за время непрерывной работы, %, не более | ±3 |
| Пределы допускаемой основной относительной погрешности измерений суммарной альфа- и бета-активности счетных образцов на основе фильтров, суммарной альфа- и бета-активности «толстослойных» образцов, суммарной альфа- и бета-активности «тонкослойных» образцов, бета-активности эталонных источников, % | ±20 |
| Характеристика | Значение |
| Пределы допускаемой основной относительной погрешности измерений плотности потока альфа- и бета-частиц с поверхности, внешнего альфа- и бета-излучения, % | ±20 |
| Пределы допускаемой дополнительной относительной погрешности измерений скорости счета альфа-частиц при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мкЗв/ч, % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерений скорости счета альфа-частиц при воздействии сопутствующего бета-излучения источника 90Sr+90Y с внешним 3 1 излучением не менее 3 10 с" , % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерений скорости счета бета-частиц при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мкЗв/ч, % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерений скорости счета бета-частиц при воздействии сопутствующего альфа-излучения источника 239Pu с внешним 3 1 излучением не менее 3 10 с" , % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности радиометров, %: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий - при изменении относительной влажности до 95 % при температуре 35 °С и более низких температурах относительно нормальных условий - при изменении напряженности постоянных магнитных полей и переменных полей сетевой частоты до 400 А/м относительно нормальных условий - при изменении напряжения питания от 195 до 253 В | ±10 ±10 ±10 ±5 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - внешний фон гамма-излучения, мкЗв/ч, не более | от +15 до +25 от 30 до 80 от 86 до 106,7 0,20 |
| Время установления рабочего режима, мин, не более | 10 |
| Время непрерывной работы радиометров, ч, не менее | 24 |
Таблица 3 - Технические характеристики радиометров
| Характеристика | Значение |
| Габаритные размеры радиометров, мм, не более: - длина | 250 |
| - ширина | 270 |
| - высота | 479 |
| Масса радиометров, кг, не более: РКС-АТ1319 | 35 |
| РКС-АТ1319А | 12 |
| РКС-АТ1319В | 27 |
| Характеристика | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа - напряженность постоянного магнитного поля и переменного поля сетевой частоты, А/м, не более | от -20 до +50 95 от 84 до 106,7 400 |
наносится на этикетку с липким слоем и ламинированием, расположенную на задней стенке корпуса радиометра, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплект поставки радиометров
| Наименование, тип | Обозначение | Количество на исполнение ТИАЯ.412128.003 | Примеча ние | ||
| - | 01 | 02 | |||
| Радиометр РКС-АТ1319 | ТИАЯ.412128.003 | 1 | - | - | |
| Радиометр РКС-АТ 1319 А | ТИАЯ.412128.003-01 | - | 1 | - | |
| Радиометр РКС-АТ 1319В | ТИАЯ.412128.003-02 | - | - | 1 | |
| Комплект принадлежностей | ТИАЯ.412914.055 | 1 | 1 | 1 | |
| Методика выполнения измерений (МВИ.МН 5508-2016) | ТИАЯ.412128.003 МИ1 | 1 | 1 | 1 | Поставляется по заказу |
| Методика выполнения измерений (МВИ.МН 5509-2016) | ТИАЯ.412128.003 МИ2 | 1 | 1 | 1 | Поставляется по заказу |
| Методика выполнения измерений (МВИ.МН 5510-2016) | ТИАЯ.412128.003 МИ3 | 1 | 1 | 1 | Поставляется по заказу |
| Руководство оператора «АТ 1319» | ТИАЯ.00230-01-34 | 1 | - | - | |
| Руководство оператора «АТ 1319 А» | ТИАЯ.00231-01-34 | - | 1 | - | |
| Руководство оператора «АТ 1319В» | ТИАЯ.00232-01-34 | - | - | 1 | |
| Руководство по эксплуатации | ТИАЯ.412128.003 РЭ | 1 | 1 | 1 | |
| Методика поверки МРБ МП.2556-2015 | ТИАЯ.412121.003 МП | 1 | 1 | 1 | |
| Упаковка | ТИАЯ.305642.042 | 1 | 1 | 1 | |
осуществляется по документу МРБ МП.2556-2015 ТИАЯ.412121.003 МП «Радиометры РКС-АТ1319. Методика поверки», утвержденному РУП «БелГИМ» 13 декабря 2015 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники альфа-излучения радиометрические типа 1П9, 2П9, 3П9 интенсивностью внешнего излучения от 1 до 1105 с-1, погрешность аттестации не более ± 6%;
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения радионуклидные типа 1С0, 2С0, 3С0 интенсивностью внешнего излучения от 1 до 1105 с-1, погрешность аттестации не более ± 6%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в документах:
- «Радиометры РКС-АТ1319. Руководство по эксплуатации»;
- МВИ.МН 5508-2016 «Методика выполнения измерений объемной суммарной альфа-активности и объемной бета-активности аэрозолей в воздухе с использованием радиометров типа РКС-АТ1319». Номер свидетельства об аттестации 936/2016. Номер в реестре ФР.1.38.2016.23591;
- МВИ.МН 5509-2016 «Методика выполнения измерений плотности потока альфа- и бета-частиц на радиометрах типа РКС-АТ1319 при контроле радиоактивного загрязнения поверхностей методом мазков». Номер свидетельства об аттестации 967/2016. Номер в реестре ФР.1.38.2016.24651»;
- МВИ.МН 5510-2016 «Методика выполнения измерений объемной суммарной альфа- и бета-активности в питьевой воде с использованием радиометров типа РКС-АТ1319». Номер свидетельства об аттестации 938/2016. Номер в реестре ФР.1.38.2016.23590.
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ BY 100865348.036-2015 «Радиометры РКС-АТ1319. Технические условия»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний»
