| Номер в госреестре | 66690-17 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | c-DGM, OGM |
| Изготовитель | Компания "Haffmans B.V.", Нидерланды |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости модификаций c-DGM, OGM (далее анализаторы) предназначены для измерений массовой концентрации растворенного кислорода и температуры жидкости (модификации c-DGM, OGM), парциального давления двуокиси углерода (модификация c-DGM).
В основу принципа определения содержания растворенного кислорода положен метод люминесцентного свечения кислородно-чувствительного слоя при облучении УФ. Интенсивность свечения и скорость затухания свечения зависит от парциального давления кислорода.
Анализаторы состоят из двух блоков: блока измерения и блока индикации. Блок измерения состоит из измерительной камеры, датчиков давления и температуры.
В пробе определяется массовая концентрация кислорода, затем парциальное давление двуокиси углерода и температура жидкости и по полученным данным определяется массовая доля двуокиси углерода. На жидкокристаллическом дисплее отображаются: температура жидкости, °С; парциальное давление CO2, кПа; массовая концентрация О2, мг/л; массовая доля СО2, %.
Анализаторы модификации OGM представляют собой встраиваемые в линию устройства для определения содержания растворенного кислорода в жидкостях. Анализаторы состоят из датчика (чувствительного элемента) и панели управления (операторская сенсорная панель с 4мя клавишами и дисплеем). Измерение содержания растворенного кислорода выполняется в трубопроводе, заполненном продуктом.
Анализаторы модификации c-DGM представляют собой портативные перезаряжаемые приборы. Анализаторы заполняются напитком, обогащенным углекислым газом, который поступает из оборудования, задействованного в производственном процессе (цистерн, трубопроводов, бутылок, банок) и после этого выполняется его анализ. Анализаторы модификации c-DGM включают два типа элементов управления: панель управления (сенсорная панель с 3мя клавишами и дисплеем) на верхней поверхности прибора; четыре механических элемента (рычаг, дроссельный клапан, два соединителя для подключения шлангов отбора проб). Рычаг управляет плунжером, который автоматически подсоединяет и разъединяет входное и выходное отверстия и свободное пространство прибора. Дроссельный клапан установлен в выходном отверстии измерительной камеры и регулирует расход продукта через измерительную камеру. Результаты измерения (температура, давление и показания массовой доли CO2) отображаются на дисплее и сохраняются в памяти прибора.

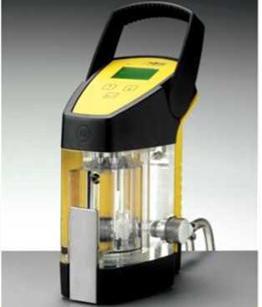

Общий вид анализаторов жидкости модификаций c-DGM, OGM представлен на рисунке 1.
Анализаторы имеют встроенное программное обеспечение (см. таблицу 1), специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока. Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля. Программное обеспечение запускается в автоматическом режиме после включения анализатора.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение | |
| с-DGM | OGM | |
| Идентификационное наименование ПО | с-DGM | OGM |
| Номер версии (идентификационный номер) ПО | 2.04-08 и более | 2.03-01 и более |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| с-DGM | OGM | |
| Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 | от 0,01 до 2,00 | |
| Пределы допускаемой приведенной (к концу диапазона) погрешности измерений массовой концентрации растворенного кислорода, % | ±5 | |
| Диапазон измерений парциального давления СО2, кПа (бар) | от 0 до 600 (от 0 до 6) | - |
| Пределы допускаемой абсолютной погрешности измерений парциального давления СО2, кПа (бар) | ±3,0 (±0,03) | |
| Диапазон измерений температуры, °С | от -5 до +40 | |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,2 | |
| Диапазон показаний массовой доли СО2, % | от 20 до 100 | - |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | ||
| с-DGM | OGM | ||
| Г абаритные размеры, мм, не более длина | 210 | 235 | |
| ширина | 130 | 205 | |
| высота | 260 | 165 | |
| Масса, кг, не более | 3,2 | ||
| Напряжение питания частотой (50±1) Гц, В | 220±22 | ||
| Потребляемая мощность, В-А, не более | 16 | 25 | |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 | ||
| - относительная влажность, % | от 30 до 85 | ||
| - атмосферное давление, кПа | от 84 до 106 | ||
| Средний срок службы, лет | 10 | ||
| Наработка на отказ, ч, не менее | 10000 | ||
наносится на анализаторы в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | 1 шт. | |
| Набор комплектующих* | 1 компл. | |
| Адаптер | 1 шт. | |
| Набор шлангов | 1 компл. | |
| Диск с ПО | 1 шт. |
| Наименование | Обозначение | Количество |
| Кабель RS 232 | 1шт. | |
| Методика поверки | МП-209-27-2016 | 1 экз. |
| Руководство по эксплуатации | 1 экз. | |
| Примечание: *- данный набор для различных модификаций укомплектован согласно руководству по эксплуатации. | ||
осуществляется по документу МП-209-27-2016 «Анализаторы жидкости модификаций c-DGM, OGM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.10.2016 г. Основные средства поверки:
Калибраторы давления портативные Метран 501-ПКД-Р, диапазон измерений от -0,1 до +60 МПа, кл. т. 0,05 (Рег. № 22307-09)
СО состава искусственной газовой смеси O2 +N2 ГСО 10531-2014 Термометр лабораторный электронный ЛТ-300 (Рег. № 61806-15)
Термостат суховоздушный ТВ-80-1, температурный диапазон от + 5 до + 70 оС Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде голографической наклейки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационной документации.
ГОСТ Р 8.766-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений избыточного давления до 250 МПа Техническая документация компании «Haffmans B.V.», Нидерланды
| Зарегистрировано поверок | 31 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
