| Номер в госреестре | 66691-17 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | СЕ307 |
| Изготовитель | Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»), г. Ставрополь |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные СЕ307 (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике. Алгоритм вычисления полной мощности - произведение среднеквадратических значений напряжений и токов.
Счетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.
Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.
Исполнения счетчиков для наружной установки, могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи или на фасаде здания.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками, индикаторы функционирования.
Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.
В зависимости от исполнения счетчики могут вести измерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.
Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:
- количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
- количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно по каждой фазе;
- архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет в соответствии с таблицей 1.
Таблица 1
| Момент фиксации | глубина х | ранения |
| для всех исполнений | для исполнений Z | |
| при смене суток | не менее 36 | не менее 128 |
| при смене месяцев или расчетных периодов | не менее 12 | не менее 36 |
| при смене лет | - | не менее 10 |
- графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период;
- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц, с датой и временем их достижения;
- для исполнения T количества импульсов, учтенных по каждому импульсному входу;
- среднеквадратических значений фазных напряжений по каждой фазе;
- среднеквадратических значений тока в каждой фазе;
- активной мощности суммарно и по каждой фазе;
- реактивной мощности суммарно и по каждой фазе;
- полной мощности суммарно и по каждой фазе;
- полной мощности суммарно и по каждой фазе;
- коэффициента мощности суммарно и по каждой фазе;
- частоты измерительной сети;
- для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «В» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 15:
- прерывания напряжения;
- глубины последнего и не менее 11 предыдущих провалов напряжения;
- длительности последнего и не менее 11 предыдущих провалов напряжения;
- последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;
- длительности последнего и не менее 11 предыдущих перенапряжений;
- отрицательное и положительное отклонения напряжения электропитания;
- отклонение частоты.
Примечание: измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.
- оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам отмечен знаком «***» в таблице 15.
В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (исполнение Q) и (или) реле сигнализации (исполнение S).
Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.
Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.
Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).
Счетчики имеют оптические испытательные выходы (индикаторы работы).
Счетчики исполнения T имеют телеметрические входы.
Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.
Счетчики исполнения D поставляются с дополнительным индикаторным устройством СЕ901, осуществляющим обмен информацией со счетчиком по радиоинтерфейсу или PLC.
Счетчики исполнения J имеют вход для подключения внешнего резервного источника питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов удаленного доступа, в зависимости от исполнения счетчика.
Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ Р МЭК 61107-2001.
Протокол обмена по оптическому порту и интерфейсам удаленного доступа, в зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протокол ModBus.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».
Структура условного обозначения приведена на рисунке 1.
Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунке 2, 3, 4, 5, 6, 7, 8, 9.
СЕ307 ХХ.Х Х Х.ХХ.ХХХ xxxx
1_Обозначение встроенного модуля связи, при его
наличии, а также обозначение протокола обмена (при необходимости).
_Дополнительные функции:
См. таблицу *.
_Интегрированные интерфейсы связи:
См. таблицу *.
_Базовый или номинальный (максимальный) ток:
0 - 1(1,5)А;
2 - 5(7,5) А;
3 - 5(10)А;
5 - 5(60)А;
6 - 5(100)А;
7 - 5(120)А;
8 - 10(100) А;
9 - 5(80)А.
_Номинальное фазное/линейное напряжение:
0 - 3х57,7/100В;
4 - 3х230/400 В.
Класс точности:
0 - 0,5S по активной энергии;
1 - 1 по активной энергии;
5 - 0,5S/0,5 по активной/реактивной энергии;
6 - 0,5S/1 - по активной/реактивной энергии для
счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения;
7- 1/1;
8- 1/2.
Тип и номер корпуса:
R32, R33- для установки на рейку;
S31, S32, S33, S34 - для установки в щиток;
S35 - для установки на рейку или в щиток;
C36 - для наружной установки.
Рисунок 1 - Структура условного обозначения счетчиков
Примечание - * Количество символов определяется наличием дополнительных программно-аппаратных опций в соответствии с таблицами 2 и 3.
| № п/п | Обозначение | Интерфейс |
| 1 | O | Оптический порт |
| 2 | I | Ма (инфракрасный) |
| 3 | A | RS485 |
| 4 | E | RS232 |
| 5 | M | MBUS |
| 6 | P | PLC |
| 7 | R1 | Радиоинтерфейс со встроенной антенной |
| 8 | R2 | Радиоинтерфейс с внешней антенной |
| 9 | R3 | Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной |
| 10 | G | GSM |
| 11 | B | USB |
| 12 | C | Картоприемник |
| 13 | N | Ethernet |
| 14 | W | WiFi |
| 15 | K | Клавиатура |
| 16 | T | Bluetooth |
| 17 | F | NFC |
| 18 | D | RFID |
Таблица 3*
| № п/п | Обозначение | Дополнительная функция |
| 1 | Q | Реле управления нагрузкой потребителя |
| 2 | S | Реле сигнализации |
| 3 | Y | 2 направления учета |
| 4 | D | Внешний дисплей |
| 5 | U | Параметры качества электрической сети |
| 6 | V | Электронные пломбы |
| 7 | J | Возможность подключения резервного источника питания |
| 8 | L | Подсветка жидкокристаллического индикатора |
| 9 | T | Импульсные входы |
| 10 | X | С расширенным диапазоном входных измеряемых сигналов |
| 11 | F | Датчик электромагнитного воздействия |
| 12 | N | Внешнее питание интерфейса |
| 13 | Z | Расширенный набор контрольных и расчетных показателей |
Примечание * - перечни литер обозначающих исполнения модулей связи и дополнительных функций могут быть расширены производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

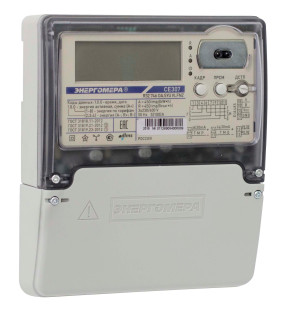

Рисунок 2 - Общий вид счетчика СЕ307 R32
Место
пломбирования электроснабжающей организации
А
Место
пломбирования электроснабжающей организации**
пломбирования электроснабжающей организации
Место
Место пломбирования поверителя
пломбирования электроснабжающей организации
№
[
К
ТР-Р НАПРЯЖЕНИЯ ТР-Р ТОКА '
Рисунок 3 - Общий вид счетчика СЕ307 R33*
Рисунок 4 - Общий вид счетчика СЕ307 S31*
| Место | |
| пломбирования электро | |
| снабжающей организации** | |
Место
пломбирования электроснабжающей организации
Рисунок 5 - Общий вид счетчика СЕ307 S34*
| И I 3 1 4 [ 6 f 7 1 | i о. i т | ||||
| J L_ | |||||
2016 №010605078808961
ЯЮ РОССИЯ
Место пломбирования поверителя
Рисунок 6 - Общий вид счетчика СЕ307 S35*
Место пломбирования
электроснабжающей
организации
ЭНЕРГОМЕРА® СЕ307
C36.746.0PR1 .QYDUVF
0 & т ® т
54100)А 50Н; 3x230/A00V А = 1000 imp/UW-h)
R = 1000 imp/lKvar- h]
ГОСТ 31818.11-2012 ГОСТ 31819.21-2012 (Т)
ГОСТ 31819.23-2012 (?)
201500123*56:89000001
А
РОССИЯ
Место пломбирования поверителя
У г ТТ
№> & ъ й*
Место
пломбирования электроснабжающей организации
\
Место
пломбирования электроснабжающей организации
Рисунок 7 - Общий вид счетчика СЕ307 C36
Место пломбирования исстроснаожающсй оргашпашш
Место пломбирования электр ос набжаюшем орган 1 ria щ III_
Рисунок 8 - Общий вид счетчика СЕ307 S32
ЭНЕРГОМЕРА®
Рисунок 9 - Общий вид счетчика СЕ307 S33*
Примечание: *- Надписи «103», «106», «P+», «P-», «Q+», «Q-», Err, kvar*h, ^, под ЖКИ, являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.
** - место пломбирования опциональной пломбируемой кнопки ДСТП, которая в зависимости от исполнения может отсутствовать.
о о
Рисунок 10 - Общий вид устройства считывания счетчиков CE901
Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии трехфазных многофункциональных СЕ307, указаны в таблице 4.
Таблица 4
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | 3076 | 3077 | 3078 | 3079 |
| Номер версии (идентификационный номер) ПО | 1 | |||
| Цифровой идентификатор ПО | 85BD | FF9A | DAB5 | D456 |
По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Установлен «Средний» уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014.
Основные метрологические и технические характеристики счетчика указаны в таблице 5.
Таблица 5
| Характеристики | Значение |
| Класс точности по активной энергии по ГОСТ 31819.22-2012 по ГОСТ 31819.21-2012 | 0,5S, 0,5* 1 |
| Класс точности по реактивной энергии по ГОСТ 31819.23-2012 | 0,5**; 1; 2 |
| Характеристики | Значение |
| Диапазон входных сигналов: сила тока напряжение коэффициент активной мощности коэффициент реактивной мощности | (от 0,01/н до /макс), (от 0,02/н до /макс), (от 0,05/б до /макс) (от 0,6 до 1,9) ином - для исполнения X; (от 0,75 до 1,15) ином - для остальных исполнений; От 0,8(емк) до 1,0; от 1,0 до 0,5(инд) От 0,25(емк) до 1,0, от 1,0 до 0,25(инд) |
| Номинальный или базовый ток, А | 1, 5 - трансформаторного включения 5, 10 - прямого включения |
| Максимальный ток, А | 1,5; 7,5; 10 - трансформаторного включения 60, 80, 100 или 120 - прямого включения |
| Номинальное фазное/ линейное напряжение, В | 3х57,7/100 или 3х230/400 |
| Частота измерительной сети, Гц | От 47,5 до 52,5 или от 57,5 до 62,5 |
| Диапазон рабочих температур окружающего воздуха, °С | от - 40 до + 70 |
| Диапазон значений постоянной счетчика, имп/(кВтч) (имп/(кварч)) | от 350 до 50000 |
| Стартовый ток (чувствительность) | см. таблицу 14 |
| Количество десятичных знаков индикатора, не менее | 8 |
| Полная мощность, потребляемая каждой цепью тока, не более, (В А): для исполнений с Q; для остальных исполнений; | 0,3 при базовом токе 0,05 при номинальном (базовом) токе |
| Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряжения, не более: | 10 (В-А) (1 Вт) при номинальном значении напряжения |
| Активная мощность потребления модулей связи, не более, Вт | 3 при номинальном значении напряжения |
| Пределы основной абсолютной погрешности часов, с/сутки | ±0,5 |
| Дополнительная погрешность часов при нормальной температуре и при отключенном питании, не более, с/сутки | ±0,5 |
| Пределы дополнительной температурной погрешности часов, не более, с/(°С- сутки) | ±0,15 в диапазоне от - 10 до + 45 °С ±0,2 с/(°С-сутки) в диапазоне от - 40 до - 10 °С и от +45 до +70 °С |
| Длительность хранения информации при отключении питания, не менее, лет | 30 |
| Длительность учета времени и календаря при отключенном питании, не менее, лет | 5 - для корпусов S31, S34 16 - для остальных исполнений |
| Срок службы элемента питания, не менее, лет | 5 - для корпусов S31, S34 (предусмотрена замена без вскрытия счетчика) 16 - для остальных исполнений |
| Число тарифов, не менее | в зависимости от исполнения, но не менее 4. |
| Число временных зон тарифной программы в сутках, не менее | 12 |
| Характеристики | Значение |
| Интервалы усреднения значений графиков (профилей) нагрузки, мин | от 1 до 60 |
| Количество электрических испытательных выходов с параметрами по ГОСТ 31819.212012 (телеметрических выходов) | до 2 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.112012 | 1 для активных исполнений 2 для активно-реактивных исполнений |
| Скорость обмена по интерфейсам, бит/с | в зависимости от используемого канала связи |
| Скорость обмена через оптический порт, бит/с | от 300 до 19200 |
| Масса счетчика, не более, кг | 1 кг для CE307 R32, R33; 2 кг для CE307 C36, S32; 3 кг для CE307 S31, S34, S35; |
| Габаритные размеры, не более, мм (длина; ширина; высота) | 170; 143; 52 для СЕ307 R32 152; 143; 73 для СЕ307 R33 215; 175; 72 для СЕ307 S31 280; 175; 85 для СЕ307 S34; 235; 172,3; 85 для СЕ307 S35; 280; 190; 86 для CE307 C36; 277,5; 173; 89 для CE307 S32. |
| Средняя наработка на отказ, не менее, ч | 220000 |
| Средний срок службы до первого капитального ремонта счетчиков, не менее, лет | 30 |
| Диапазон значений постоянной счетчика, имп/(кВтч) (имп/(кварч)) | от 350 до 8000 |
Примечание - * класс точности 0,5 по активной энергии для счетчиков непосредственного включения CE307 определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.21-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении активной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012, но с нижним значением диапазона измерения 5%/б.
** - класс точности 0,5 по реактивной энергии для счетчиков СЕ307 определяется исходя из номенклатуры метрологических характеристик, указанных в таблицах 7 и 8.
Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности 5р, в процентах, при трехфазном, симметричном напряжении и трехфазном, симметричном токе, не должны превышать значений, указанных в таблице 6.
Таблица 6
| Значение тока для счетчиков | соб j | Пределы допускаемой основной погрешности при измерении активной энергии и мощности, %, для счетчиков класса точности | |
| с непосредственным включением | включаемых через трансформатор | ||
| 0,5 | |||
| 0,05 1б < I < 0,10 1б | 0,01 h < I < 0,05 !н | 1,0 | ±1,0 |
| 0,10 1б < I < 1макс | 0,05 h < I < !макс | ±0,5 | |
| 0,10 1б < I < 0,20 1б | 0,02 !н < I < 0,10 !н | 0,5 (инд) | ±1,0 |
| 0,8 (емк) | |||
| 0,20 1б < I < 1макс | 0,10 h < I < !макс | 0,5 (инд) | ±0,6 |
| 0,8 (емк) | |||
Расчет пределов дополнительной относительной погрешности по средней мощности производится по следующей формуле:
5 2 60KW D • 100% 2
(—)2 + (-- • 100% + (-))2
5 Р =±1,1 Р ’К
11 P • T P
где:
5Р - пределы допускаемой относительной погрешности по средней мощности, %;
5э - пределы допускаемых значений относительной погрешности при измерении электрической энергии, %;
P - величина измеренной средней мощности, выраженная в кВт (квар);
T - интервал усреднения мощности, выраженный в минутах;
KE - внутренняя константа счетчика (величина, эквивалентная «внутреннему» 1 имп., выраженному в кВт-ч; квар-ч);
D - цена единицы младшего разряда индикатора кВт (квар).
Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности 5q, в процентах, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 7.
Таблица 7
| Значение тока для счетчиков | sin j (при индуктивной и емкостной нагрузке) | Пределы допускаемой основной погрешности при измерении реактивной энергии и мощности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5 | 1 | |
| — | 0,01 !н < I < 0,05 Iн | 1,0 | ±1,0 | — |
| 0,05 h < I < !макс | ±0,5 | |||
| 0,02 Iн < I < 0,10 Iн | 0,5 | ±1,0 | ||
| 0,10 Iн < I < !макс | ±0,6 | |||
| 0,10 h < I < !макс | 0,25 | ±1,0 | ||
| 0,05 1б < I < 0,10 1б | 0,02 !н < I < 0,05 !н | 1,0 | — | ±1,5 |
| 0,10 1б < I < 1макс | 0,05 Iн < I < !макс | ±1,0 | ||
| 0,10 1б < I < 0,20 1б | 0,05 Iн < I < 0,10 Iн | 0,5 | ±1,5 | |
| 0,20 1б < I < 1макс | 0,10 h < I < !макс | ±1,0 | ||
| 0,20 !б < I < Iмакс | 0,10 Iн < I < Iмакс | 0,25 | ±1,5 | |
Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Aq, в процентах, в условиях влияющих величин не должны превышать значений, указанных в таблице 8.
| Влияющая величина | Значение тока при симметричной нагрузке | Коэффициент мощности | Средний температурный коэффициент, %/К |
| Изменение температуры окружающего воздуха | 0,05/ном—/—/макс | 1,0 | 0,03 |
| 0,1/ном—/—/макс | 0,5 (при индуктивной нагрузке) | 0,05 | |
| Пределы дополнительной погрешности, % | |||
| Постоянная магнитная индукция внешнего происхождения | /ном | 1,0 | 2,0 |
| Магнитная индукция внешнего происхождения 0,5 мТл | 1,0 | ||
| Радиочастотные электромагнитные поля | 2,0 | ||
| Кондуктивные помехи наводимые радиочастотными полями | |||
| Наносекундные импульсные помехи | |||
| Устойчивость к колебательным затухающим помехам | |||
Пределы допускаемых значений основной относительной погрешности при измерении полной мощности 8s, в процентах, при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 9.
Таблица 9
| Значение тока для счетчиков | sin j (при индуктивной и емкостной нагрузке) | Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5 | 1 | |
| — | 0,01 /н < / < 0,05 /н | 1,0 | ±1,0 | — |
| 0,05 /н < / < /макс | ±0,5 | |||
| 0,02 /н < / < 0,10 /н | 0,5 | ±1,0 | ||
| 0,10 /н < / < /макс | ±0,6 | |||
| 0,10 /н < / < /макс | 0,25 | ±1,0 | ||
| 0,05 /б < / < 0,10 /б | 0,02 /н < / < 0,05 /н | 1,0 | — | ±1,5 |
| 0,10 /б < / < /макс | 0,05 /н < / < /макс | ±1,0 | ||
| 0,10 /б < / < 0,20 /б | 0,05 /н < / < 0,10 /н | 0,5 | ±1,5 | |
| 0,20 /б < / < /макс | 0,10 /н < / < /макс | ±1,0 | ||
| 0,20 /б < / < /макс | 0,10 /н < / < /макс | 0,25 | ±1,5 | |
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока 5I, в процентах не должны превышать значений, указанных в таблице 10.
Таблица 10
| Значение тока для счетчиков | Пределы допускаемой основной погрешности при измерении тока 5I, %, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S/0,5; 0,5S/1; 0,5/1 | 1/1; 1/2 |
| 0,05 I6 < I < -^макс | 0,05 -^ном < I < -^макс | ±1,0 | ±2,0 |
Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл не должны превышать величины, рассчитанной по формуле:
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений 5и, в процентах не должны превышать значений, указанных в таблице 11.
Таблица 11
| Значение напряжения | Пределы допускаемой основной погрешности при измерении напряжения 5и, %, для счетчиков класса точности | |
| 0,5S/0,5; 0,5S/1; 0,5/1 | 1/1; 1/2 | |
| 0,6 ином < и < 1,9 ином - для исполнения X (0,6 (0,75)1.. .1,15) ином - для остальных исполнений | ±0,2 | |
| Значение тока для счетчиков | соs j, sin j | Средний температурный коэффициент при измерении активной и реактивной энергии и мощности, %/К, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S/0,5; 0,5S/1 0,5/1 | 1/1; 1/2 | |
| 0,05!б < I < !макс | а^ном < I < -^макс | 1,0 | ±0,03 | ±0,05 |
| 0,10!б < I < Iмакс | а^ном < I < -^макс | 0,5 (инд, емк.*) | ±0,05 | ±0,07 |
| *- При измерении реактивной энергии, мощности. | ||||
Таблица 13
| Значение тока для счетчиков | Средний температурный коэффициент при измерении токов, %/К, для счетчиков класса точности | ||
| с непосредственным включением | включаемых через трансформатор | 0,5S/0,5; 0,5S/1; 0,5/1 | 1/1; 1/2 |
| 0,05!б < I < Iмакс | а^ном < I < Тмакс | ±0,03 | ±0,05 |
| Значение напряжения | Средний температурный коэффициент при измерении напряжений, %/К, для счетчиков класса точности | ||
| 0,5S/0,5; 0,5S/1; 0,5/1 | 1/1; 1/2 | ||
| 0,6 ином < U < 1,9 ином - для исполнения X * (0,6 (0,75) ...1,15) ином - для остальных исполнений | ±0,03 | ±0,05 | |
*
Примечание: - для исполнений с номинальным напряжением 57,7 В.
Стартовый ток (чувствительность). Счетчики должны начать и продолжать регистрировать показания при симметричных значениях тока, указанных в таблице 14 для активной и реактивной энергии при коэффициенте мощности равном 1.
Таблица 14
| Включение счетчика | Класс точности счетчика по активной/реактивной энергии | ||
| 0,5S/0,5 | 0,5S/1, 0,5/1 | 1/1; 1/2 | |
| Непосредственное | — | 0,002 !б | 0,004 I6 |
| через трансформаторы тока | 0,001 Тном | 0,001 Iном | 0,002 Тном |
Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 15.
Таблица 15
| № | Параметр | Диапазон измерений (показаний) | Пределы допускаемых основных погрешностей измерений |
| 1 | Отрицательное отклонение напряжения электропитания 5U(-), % *** | от 0 до 25 - для исполнений 57,7В; от 0 до 40 - для остальных исполнений. | ±0,2* |
| № | Параметр | Диапазон измерений (показаний) | Пределы допускаемых основных погрешностей измерений |
| 2 | Положительное отклонение напряжения электропитания 5U(+), % *** | от 0 до 90 - для исполнений X; от 0 до 15 - для остальных исполнений. | ±0,2* |
| 3 | Глубина провала напряжения, % | от 0 до 25 - для исполнений 57,7В; от 0 до 40 - для остальных исполнений. | ±0,2* |
| 4 | Длительность прерывания напряжения, с | от 1 до 3 109 | ±2 |
| 5 | Максимальное значение напряжения при перенапряжении, В | от 0 до 437 - для исполнений X; от 0 до 264 - для остальных исполнений. | ±0,2% ^ом * |
| 6 | Длительность перенапряжения Ato, с | от 2 до 60 | ±2 |
| 7 | Длительность провала напряжения Ato, с | от 2 до 60 | ±2 |
| 8 | Отклонение частоты Af, Гц*** | от -2,5 до +2,5 | ±0,01** (для исполнения Z) ±0,1(для других исполнений) |
| Пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии отмеченных символом «*», нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения указанных в таблице 11; **- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети. *** - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32144-2013. | |||
Пределы допускаемой погрешности при измерении коэффициента мощноси указаны в таблице 16.
Таблица 16
| Диапазон измерения коэффициента мощности | от -1 до -0,01 и от 0,01 до 1 |
| Пределы допускаемой основной относительной погрешности измерения коэффициента мощности, % | ±1 |
наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входит:
Таблица 17
| Наименование | Обозначение | Количество, шт. |
| счетчик электрической энергии трехфазный многофункциональный СЕ307 (одно из исполнений) | - | 1 |
| руководство по эксплуатации (одно из исполнений) | - | 1 |
| формуляр (одно из исполнений) | ||
| методика поверки* | САНТ.411152.166 Д1 | 1 |
| индикаторное устройство СЕ901 (для исполнений D) | - | 1 |
| Примечание * - поставляется для организаций, проводящих поверку, по отдельному заказу. | ||
осуществляется по документу САНТ.411152.166 Д1 «Счетчики электрической энергии трехфазные многофункциональные СЕ307. Методика поверки», утвержденному ФГУП «ВНИИМС» 01 декабря 2016 г.
Основные средства поверки:
- установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-Х-Х-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, а также укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100. Напряжение до 264 В, сила тока до 120 А, диапазон частот основной гармоники (45 - 66) Гц, возможность задания искаженных сигналов, погрешность не более ±0,05%, регистрационный номер в Федеральном информационном фонде 37901-14.
Примечание - Для групповой поверки счетчиков, у которых в качестве датчика тока применен шунт, поверочная установка должна содержать изолированные трансформаторы тока.
- секундомер СО спр-2б (класс точности 2), регистрационный номер в Федеральном информационном фонде 2231-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на счетчик и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными.
ТУ 4228-126-63919543-2016 Счетчики электрической энергии трехфазные многофункциональные СЕ307. Технические условия.
| Зарегистрировано поверок | 475462 |
| Поверителей | 52 |
| Актуальность данных | 25.11.2024 |
