| Номер в госреестре | 66692-17 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | i-DGM, ICC-2000, ICD-2000, GMT |
| Изготовитель | Компания "Haffmans B.V.", Нидерланды |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости модификаций i-DGM, ICC-2000, ICD-2000, GMT (далее анализаторы) предназначены для измерений температуры жидкости и парциального давления двуокиси углерода
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине (модификаций ICC-2000, i-DGM). Анализаторы модификации GMT оснащены ртутным термометром, принцип работы которого основан на тепловом расширении жидкости. При изменении температуры изменяется объем термометрической жидкости, при этом изменяется положение уровня жидкости в капилляре, по которому отсчитывается значение температуры.
Принцип действия канала измерения парциального давления основан на изменении электрического сопротивления чувствительного элемента датчика под действием механического давления.
Анализаторы состоят из двух блоков: блока измерения и блока индикации. Блок измерения состоит из измерительной камеры, датчиков давления и температуры.
Анализаторы представляют собой стационарные (ICC-2000 и ICD-2000) или переносные приборы (i-DGM и GMT). При этом анализаторы модификации ICC-2000 и ICD-2000 предназначены для проведения измерений в наполненных жидкостью бутылках или банках (путем «протыкания» крышки). Для проведения измерений в моделях DGM и GMT необходимо заполнить анализаторы анализируемой жидкостью. В пробе определяется парциальное давление двуокиси углерода и температура жидкости и по полученным данным определяется массовая доля двуокиси углерода. Также дополнительно имеют разъем RS 232 для связи с персональным компьютером.

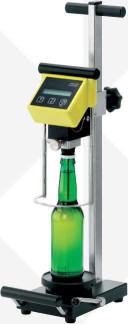

Общий вид анализаторов жидкости модификаций i-DGM, ICC-2000, ICD-2000, GMT представлен на рисунке 1.
i-DMG
ICD-2000
GMT
ICC-2000
Анализаторы модификаций i-DGM, ICC-2000 имеют встроенное программное обеспечение, специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму. Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Программное обеспечение запускается в автоматическом режиме после включения анализатора. Просмотр версии ПО доступен при запуске СИ.
В анализаторах модификаций ICD-2000, GMT программное обеспечение отсутствует, функционирование прибора обеспечивается аналоговой электронной схемой в сочетании с АЦП.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение | |
| i-DGM | ГСС-2000 | |
| Идентификационное наименование ПО | i-DGM | ГСС |
| Номер версии (идентификационный номер) ПО | 1.20-06 | 1.04-01 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение ха | рактеристики | ||
| i-DGM | GMT | ГСС-2000 | ICD-2000 | |
| Диапазон измерений парциального давления СО2, кПа (бар) | от 0 до 600 (от 0 до 6) | от 0 до 250 (от 0 до 2,5) | от 0 до 600 (от 0 до 6) | от 0 до 600 (от 0 до 6) |
| Пределы допускаемой абсолютной погрешности измерений парциального давления СО2, кПа (бар) | ±6,0 (±0,06) | ±6,0 (±0,06) | ±6,0 (±0,06) | ±6,0 (±0,06) |
| Диапазон измерений температуры, °С | от -5 до +40 | от -2 до +20 | от -5 до +60 | - |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,2 | ±0,5 | ±0,2 | - |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |||
| i-DGM | GMT | ICC-2000 | ICD-2000 | |
| Г абаритные размеры, мм (ГхШхВ) | 210x130x260 | 190x75x275 | 250x170x550 | 250x170x550 |
| Масса, кг | 2,8 | 2,4 | 2,8 | 2,4 |
| Встроенное питание Напряжение питания батареи (аккумулятора), В | 9,6 | 9 | 9 | 3 |
| Напряжение питания частотой (50±1) Гц, В | 220±22 | - | 220±22 | - |
| Средний срок службы приборов, лет | 10 | |||
| Наименование характеристики | Значение характеристики | |||
| i-DGM | GMT | ГСС-2000 | ICD-2000 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 30 до 85 от 84 до 106 | |||
наносится на анализаторы в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | 1 шт. | |
| Набор комплектующих* | 1 компл. | |
| Адаптер | 1 шт. | |
| Набор шлангов | 1 компл. | |
| Диск с ПО | 1 шт. | |
| Кабель RS 232 | 1шт. | |
| Методика поверки | МП-209-31-2016 | 1 экз. |
| Руководство по эксплуатации | 1 экз. | |
| Примечание: *- данный набор для различных модификаций укомплектован согласно руководству по эксплуатации. | ||
осуществляется по документу МП-209-31-2016 «Анализаторы жидкости модификаций
i-DGM, ICC-2000, ICD-2000, GMT. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.10.2016 г.
Основные средства поверки:
Калибраторы давления портативные Метран 501-ПКД-Р, диапазон измерений от минус 0,1 до 60 МПа, кл. т. 0,05 (Рег. № 22307-09)
Термометр лабораторный электронный ЛТ-300 (Рег. № 61806-15)
Термостат суховоздушный ТВ-80-1, температурный диапазон от + 5 до + 70 оС Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационной документации.
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений избыточного давления до 250 МПа Техническая документация компании «Haffmans B.V.», Нидерланды
