| Номер в госреестре | 66695-17 |
| Наименование СИ | Комплекты для измерений соединителей коаксиальных |
| Обозначение типа СИ | КИСК-3,5М |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., Солнечногорский р-н, р.п. Менделеево |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты для измерений соединителей коаксиальных КИСК-3,5М (далее - комплекты КИСК-3,5М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89.
Конструктивно комплект КИСК-3,5М состоит из калибр-пробки 4,6H11, калибр-скобы
0,9h9, втулки 1 с поджимным винтом, втулки 2 с поджимным винтом, штыря, измерительного наконечника и индикатора часового типа ИЧ 10 кл.1 (рег. №40149-08).
Составные части комплекта КИСК-3,5М размещаются в ударопрочном герметичном кейсе КД-803, конструкция которого обеспечивает защиту от внешних воздействий.
Принцип действия комплекта КИСК-3,5М основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.
Внешний вид комплекта КИСК-3,5М с указанием места нанесения знака утверждения типа представлен на рисунке 1.

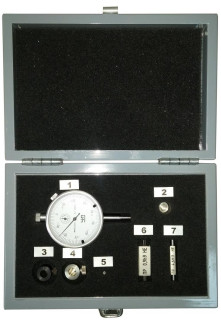

Расположение составных частей комплекта КИСК-3,5М в кейсе приведено на рисунке 2.
1
1 - индикатор часового типа ИЧ 10; 2 - штырь; 3 - втулка 1 с поджимным винтом; 4 - втулка 2 с поджимным винтом; 5 - наконечник измерительный;
6 - калибр-скоба 0,9h9; 7 - калибр-пробка 4,6H11
Рисунок 2 - Расположение составных частей комплекта КИСК-3,5М в кейсе
отсутствует.
приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диаметры калибр-пробки 4,6H11, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» | 4,614-0,004 4,678-0,004 |
| Расстояния межгубочные калибр-скобы 0,9h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» | °,894+0,003 °,873+0,003 |
| Шероховатость калибр-скобы 0,9h9, мкм, не более | 0,05 |
| Диаметры втулки 1, мм | 4 6-)’01 ’ -0,04 8+0,036 |
| Шероховатость втулки 1, мкм, не более | 0,8 |
| Плоскостность втулки 1, мм, не более | 0,006 |
| Диаметры втулки 2, мм | 5-0,048 8+0,036 |
| Шероховатость втулки 2, мкм, не более | 0,8 |
| Плоскостность втулки 2, мм, не более | 0,006 |
| Диаметры измерительного наконечника, мм | 1+0,1 3 -0,12 |
| Шероховатость измерительного наконечника, мкм, не более | 0,8 |
| Плоскостность измерительного наконечника, мм, не более | 0,006 |
| Диаметр штыря, мм | 4 6-°,°3 ^ и-0,06 |
| Шероховатость штыря, мкм, не более | 0,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения: - температура окружающего воздуха, °С | от 15 до 25 |
наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке кейса, и типографским способом на титульный лист документа «Комплект для измерений соединителей коаксиальных КИСК-3,5М. Руководство по эксплуатации. МГФК.401121.007 РЭ».
Комплект поставки комплектов КИСК-3,5М приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| 1 Комплект для измерений соединителей коаксиальных КИСК-3,5М, в составе: | МГФК.401121.007 | 1 |
| 1.1 Калибр-пробка 4,6H11 | МГФК.401421.003 | 1 |
| 1.2 Калибр-скоба 0,9h9 | МГФК.401434.003 | 1 |
| 1.3 Штырь | МГФК.713311.035 | 1 |
| 1.4 Втулка 1 | МГФК.713352.023 | 1 |
| 1.5 Втулка 2 | МГФК.713352.024 | 1 |
| 1.6 Наконечник измерительный | МГФК.715521.005 | 1 |
| 1.7 Винт поджимной | МГФК.758156.093 | 2 |
| 1.8 Индикатор часового типа ИЧ 10 кл.1 ГОСТ 577-68 | — | 1 |
| Наименование | Обозначение | Количество |
| 2 Эксплуатационная документация, в составе: - руководство по эксплуатации - методика поверки - формуляр | МГФК.401121.007 РЭ МГФК.401121.007 МП МГФК.401121.007 ФО | 1 |
| 3 Кейс КД-803 | — | 1 |
осуществляется по документу МГФК.401121.007 МП «Инструкция. Комплекты для измерений соединителей коаксиальных КИСК-3,5М. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» «30» сентября 2016 г.
Основные средства поверки:
- машина трехкоординатная измерительная мультисенсорная DELTEC LEOS 200 (рег. № 60863-15);
- плоскопараллельные концевые меры длины 0,5-100 мм (рег. № 37335-08), класс 1;
- прибор портативный для измерения шероховатости поверхности TR220 (рег. № 20666-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.
2 ГОСТ Р 8.813-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
3 Комплекты для измерений соединителей коаксиальных КИСК-3,5М, КИСК-7М, КИСК-16М. Технические условия ТУ 26.51.33-001-02567567-2016.
| Зарегистрировано поверок | 47 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
