Весы неавтоматического действия HW-WP, HV-WP, 66699-17

Назначение

Весы неавтоматического действия HW-WP, HV-WP (далее - весы) предназначены для определения массы различных грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства и индикатора с сенсорной клавиатурой на стойке. ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства.

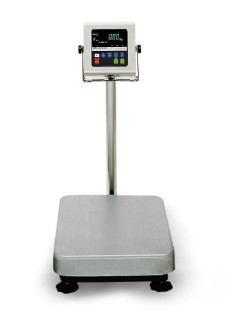

Весы HV-WP    Весы HW-WP

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

-    устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

-    устройство предварительного задания массы тары (Т.2.7.5);

-    устройство слежения за нулем (Т.2.7.3);

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство установки по уровню (Т.2.7.1).

Весы снабжены следующими функциями:

-    подсчет количества образцов;

-    суммирование результатов измерений;

-    взвешивание в процентах;

-    сигнализация о перегрузке весов;

-    порционного взвешивания.

К весам может быть подключен интерфейс RS 232 для связи с электронными устройствами (ПЭВМ, принтер и т.п.) или RS 422/RS 485 для объединения нескольких весов в сеть и управления ими через компьютер.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Далее электрический сигнал поступает на вход индикатора, который обрабатывает измерительную информацию и выводит на дисплей измеренное значение массы груза.

Весы HV-WP изготавливаются многоинтервальными и в следующих модификациях: HV-15KV-WP, HV-60KV-WP, HV-200KV-WP. Весы HW-WP выпускаются однодиапазонными и в следующих модификациях: HW-10KV-WP, HW-60KV-WP, HW-100KV-WP, HW-200KV-WP.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней панели индикатора весов. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов в сеть или может быть вызван через меню весов одновременным нажатием кнопок «TARE» и «ON/OFF».

Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «низкий».

Идентификационные данные ПО приведены в таблице 1.

Технические характеристики

Таблица 2

Таблица 3

Знак утверждения типа

наносится способом фотолитографии на маркировочную табличку, закрепленную на корпусе индикатора и на грузоприемном устройстве весов, и типографским методом на руководство по эксплуатации.

Комплектность

1.    Весы................................................................................................................................... 1 шт.

2.    Адаптер сетевого питания............

...........1 шт.

1 комплект

3.    Эксплуатационная документация

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».

Основные средства поверки: гири класса точности F1, F2, М1 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наноситься на свидетельства о поверке и на лицевую панель индикатора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2    ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3    Техническая документация фирмы «A&D SCALES Со., LTD», Республика Корея
