| Номер в госреестре | 66700-17 |
| Наименование СИ | Регистраторы данных многофункциональные |
| Обозначение типа СИ | CR1000, CR6 |
| Изготовитель | "Campbell Scientific, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы данных многофункциональные CR1000, CR6 (далее по тексту - РДМ) предназначены измерений напряжения постоянного электрического тока, частоты, электрического сопротивления с первичных измерительных преобразователей, преобразования их в цифровую форму, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
РДМ представляют собой многофункциональные цифровые электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов от первичных измерительных преобразователей (далее по тексту - ИП) - тензометрических, струнных датчиков, термопар, источников напряжения постоянного тока в цифровую форму по средством аналогово-цифрового преобразования, дальнейшей его обработке и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью программного обеспечения.
РДМ осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
CR6 состоят из корпуса, на панели которого располагаются соединительные разъемы, предназначенные для подключения ИП, а также модулей для увеличения количества подключаемых ИП. Внутри корпуса располагается плата с основными электронными узлами.
CR1000 состоят из корпуса, на панели которого располагаются соединительные разъемы, предназначенные для подключения ИП, сменных многоканальных измерительных модулей AVW200, AVW216, а также модулей для увеличения количества подключаемых ИП. Внутри корпуса располагается плата с основными электронными узлами. Возможно подключение до 4 сменных многоканальных измерительных модулей.
Управление РДМ осуществляется при помощи встроенных микрокомпьютеров при помощи внешнего программного обеспечения, установленного на управляющем персональном компьютере с помощью сетевых протоколов PakBus, AES-128 Encrypted PakBus, Modbus, DNP3, FTP, HTTP, XML, HTML, POP3, SMTP, Telnet, NTCIP, NTP, Web API, SDI-12, SDM.
Общий вид РДМ СR1000 представлен на рисунке 1.
Общий вид РДМ СR6 представлен на рисунке 2.
Общий вид сменных многоканальных измерительных модулей AVW200 представлен на рисунке 3.
Общий вид сменных многоканальных измерительных модулей AVW216 представлен на рисунке 4.
Пломбирование регистраторов данных многофункциональных CR1000, CR6 не предусмотрено.
Рисунок 2 - Общий вид регистраторов данных многофункциональных CR6

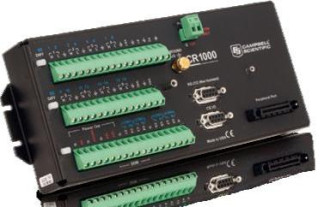

Рисунок 1 - Общий вид регистраторов данных многофункциональных CR1000
Программное обеспечение (далее по тексту - ПО) подразделяется на встроенное программное обеспечение «firmware» (далее по тексту - ВПО) и ПО «LoggerNet», устанавливаемое на персональный компьютер.
ВПО записывается в энергонезависимую память модуля во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. ВПО контролирует базовые функции и является средой, в которой происходит запись программы проведения измерений.
Устанавливаемое на персональный компьютер ПО «LoggerNet» позволяет программировать расписание проведения измерений, позволяет вводить калибровочные коэффициенты для ИП, служит средством экспорта данных, средством визуализации полученных данных и их обработки.
Идентификационные данные ПО РДМ представлены в таблицах 1 - 2.
Таблица 1 - Идентификационные данные ВПО
| Идентификационное наименование ВПО | firmware |
| Номер версии (идентификационный номер ВПО), не ниже | OS 29 |
| Цифровой идентификатор ВПО | - |
Таблица 2 - Идентификационные данные ПО «LoggerNet»
| Идентификационное наименование ПО | LoggerNet |
| Номер версии (идентификационный номер ПО), не ниже | 4.4 |
| Цифровой идентификатор ПО | C6939C22 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - «низкий».
Таблица 3 -Метрологические характеристики РДМ CR1000, CR6
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от -5 до +5 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Диапазон воспроизведений напряжения постоянного тока, В | от -2,5 до +2,5 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % | ±0,18 |
| Диапазон измерений частоты входного сигнала1^ Гц | от 100 до 6500 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала1^ % | ±0,013 |
| Диапазон измерений электрического сопротивления1^ Ом | от 37 до 670500 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления1^ % | ±0,25 |
| П р и м е ч а н и я: 1) - Для РДМ CR1000 только при подключении сменного многоканального измерительного модуля AVW200 или AVW216 | |
| Таблица 4 - Основные технические характеристики РДМ C | 6. R6 C 0, 0 0 R1 |
| Наименование характеристики | Значение |
| Количество измерительных каналов - CR1000 - CR6 | от 8 до 256 от 12 до 128 |
| Напряжение питания постоянного тока, В | от 9,6 до 16,0 |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, %, не более | от -55 до +85 85 |
| Габаритные размеры (В*ШхД), мм, не более: - CR1000 - CR6 - AVW200, AVW216 | 61x102x239 61x102x203 32x112x216 |
| Масса, г, не более: - CR1000 - CR6 - AVW200, AVW216 | 1 0,42 0,43 |
Знак утверждения типананосится на корпус РДМ наклейкой и на титульный | лист руководства по эксплуатации |
методом печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Регистратор данных многофункциональный CR1000, CR6 | - | по заказу |
| Программное обеспечение | «LoggerNet» | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 39-16 | 1 экз. |
осуществляется по документу МП АПМ 39-16 «Регистраторы данных многофункциональные CR1000, CR6. Методика поверки», утвержденному ООО «Автопрогресс-М» «15» сентября 2016 г. Основные средства поверки:
- калибратор универсальный 9100 (Госреестр № 25985-09);
- генератор сигналов произвольной формы DG4102 (Госреестр № 56012-13);
- мультиметр цифровой 34401A (Госреестр № 54848-13).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Campbell Scientific, Inc.», США
| Зарегистрировано поверок | 144 |
| Поверителей | 6 |
| Актуальность данных | 23.11.2024 |
