| Номер в госреестре | 66701-17 |
| Наименование СИ | Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм. |
| Обозначение типа СИ | ТР, ТН |
| Изготовитель | ООО "НПО "КировИнструмент", г.Киров |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры индикаторные предназначены для измерения толщины листовых материалов.
Физическая величина - длина (мм).
Принцип действия основан на измерении величины вертикального перемещения измерительного стержня при измерении толщины листового материала, помещённого между поверхностями измерительных пяток.
Толщиномеры индикаторные состоят из скобы, в которой установлены отсчетное устройство (индикатор) со специальным наконечником и неподвижная пятка. Толщиномеры подразделяются на настольные и ручные. Толщиномеры настольные имеют скобу с поверхностью, предназначенной для установки на плоскости. Скоба толщиномеров ручных имеет отверстие, предназначенное для удобного удерживания прибора в руке. Толщиномеры изготавливаются двух типов: с нормированным измерительным усилием (рисунок 1, 2) и без нормированного измерительного усилия (рисунок 3). Толщиномеры с нормированным измерительным усилием имеют арретир (отводку) для отвода наконечника отсчетного устройства.

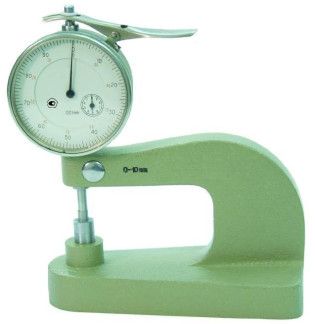

Число модификаций толщиномеров настольных ТН (рисунок 1) - 3 (ТН 10-60, ТН 10-160, ТН 25-160), отличающихся друг от друга диапазонами измерений, вылетом отсчетного устройства, допускаемой погрешностью, габаритными размерами и массой.
Число модификаций толщиномеров ручных ТР (рисунок 2,3) - 7 (ТР 10-60, ТР 25-60, ТР 25-100, ТР 25-250, ТР 25-60Б, ТР 25-100Б, ТР 50-160Б), отличающихся друг от друга диапазонами измерений, ценой деления отсчетного устройства, вылетом отсчетного устройства, допускаемой погрешностью, габаритными размерами и массой.
Толщиномеры индикаторные ТР, ТН выпускаются под товарным знаком WPUH.
Пломбирование толщиномеров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация толщиномера | Диапазон из-мере-ний, мм | Цена деле ния, мм | Вылет отсчетно-го устройства, мм, не менее | Пределы допускаемой погрешности, мм | Размах показаний, не более | Измерительное усилие, Н | ||
| на участке до 1 мм | на всем диапазоне измерений | не более | колебание, не более | |||||
| ТН 10-60 | 0-10 | 0,01 | 60 | ±0,01 | ±0,018 | 1/3 | 1,5 | 0,6 |
| ТН 10-160 | 160 | |||||||
| ТН 25-160 | 0-25 | 160 | ±0,030 | 3,0 | 1,8 | |||
| ТР 10-60 | 0-10 | 60 | ±0,018 | 1,5 | 0,6 | |||
| ТР 25-60 | 60 | цены | ||||||
| ТР 25-100 | 100 | деле | 4,0 | 2,0 | ||||
| ТР 25-250 | 0-25 | 0,10 | 250 | ±0,05 | ±0,080 | ния | ||
| ТР 25-60Б | 60 | |||||||
| ТР 25-100Б | 100 | не нормируется | ||||||
| ТР 50-160Б | 0-50 | 160 | ±0,150 | |||||
Таблица 2 - Технические характеристики
| Модификация толщиномера | Г абаритные размеры (дли- нахширинахвысота), мм, не более | Диаметр измерительных поверхностей пятки и наконечника, мм, не более | Масса, кг, не более | Условия эксплуатации | |
| Температура воздуха, °С | Влажность воздуха, %, не менее | ||||
| ТН 10-60 | 120х60х137 | 10 | 1,09 | от +5 до +35 | 80 |
| ТН 10-160 | 260х93х162 | 3,00 | |||
| ТН 25-160 | 228х80х187 | 4,00 | |||
| ТР 10-60 | 138х25х137 | 0,47 | |||
| ТР 25-60 | 124х23х161 | 0,39 | |||
| ТР 25-100 | 165х23х167 | 0,52 | |||
| ТР 25-250 | 345х23х191 | 0,89 | |||
| ТР 25-60Б | 124х23х176 | 0,38 | |||
| ТР 25-100Б | 167х23х182 | 0,51 | |||
| ТР 50-160Б | 268х30х304 | 1,03 | |||
Примечание - По заказу потребителя измерительные поверхности пятки и наконечника изготовляются диаметром, равным 16 и 30 мм.
Средний срок службы - не менее 4 лет.
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Толщиномер | ТР или ТН | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | ТР.000 РЭ или ТН.000 РЭ | 1 экз. |
осуществляется по документу МИ 1724-87 «ГСИ. Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм. Методика поверки».
Основные средства поверки:
Концевые меры 3-Н16, 3-Н3, 1-Н4, 4НО3, 4НО11 ГОСТ 9038-90, регистрационный номер в Федеральном информационном фонде 38376-13.
Линейка поверочная ЛД-1-125 ГОСТ 8026-92, регистрационный номер в Федеральном информационном фонде 3461-73.
Плоская стеклянная пластина нижняя ПИ 60 КТ 2, ТУ 3.3.2123-88, регистрационный номер в Федеральном информационном фонде 197-70.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к толщиномерам индикаторным ТР, ТН с ценой деления 0,01 и 0,1 мм
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.
