| Номер в госреестре | 66703-17 |
| Наименование СИ | Меры частоты сердечных сокращений |
| Обозначение типа СИ | МЧСС-02 |
| Изготовитель | НПООО "Эскулап-УЗТ", Украина, г.Киев |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры частоты сердечных сокращений МЧСС-02 предназначены для воспроизведения частоты пульсаций.
Принцип действия мер частоты сердечных сокращений МЧСС-02 основан на создании пульсаций мембраны, имитирующих пульсации ткани системы кровообращения ребенка в утробе матери.

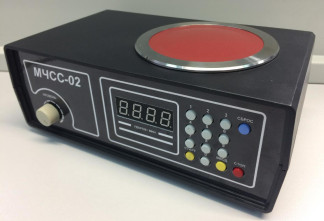

Мера частоты сердечных сокращений МЧСС-02 состоит из электронного и акустического блоков, а также панели управления и отображения информации. Электронный блок вырабатывает электрические импульсы для создания пульсаций мембраны с помощью электроакустического преобразователя. Частота и амплитуда импульсов устанавливаются органами управления, расположенными на панели управления. Акустический блок преобразует электрические импульсы в акустический сигнал, под воздействием которого пульсирует мембрана, имитирующая пульсации ткани системы кровообращения ребенка в утробе матери. Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений частоты пульсаций, мин-1 | от 30 до 500 |
| Дискретность установки частоты пульсаций, мин-1 | 0,1 |
| Пределы допускаемой абсолютной основной погрешности установки частоты пульсаций, мин-1 | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | |
| - высота | 105 |
| - ширина | 255 |
| - длина | 150 |
| Масса, кг, не более | 1,5 |
| Потребляемая мощность, Вт, не более | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 50 до 80 |
| - атмосферное давление, мм рт. ст. | от 720 до 780 |
| Средняя наработка на отказ, ч | 2500 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера частоты сердечных сокращений МЧСС-02 | ГИЦА 943130.001 | 1 шт. |
| Паспорт | ГИЦА 943130.001 ПС | 1 экз. |
| Сумка для переноски | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Вставка плавкая ВП-1, 0,25 А | - | 2 шт. |
| Методика поверки | РТ-МП-3555-421-2016 | 1 экз. |
осуществляется по документу РТ-МП-3555-421-2016 «ГСИ. Меры частоты сердечных сокращений МЧСС-02. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17.10.2016 г. Основное средство поверки:
Частотомер электронно-счетный Ч3-85/3 (регистрационный № 32359-06).
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых средств измерений с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изгото вителя НПООО «Эскулап-УЗТ», Украина
| Зарегистрировано поверок | 22 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
