| Номер в госреестре | 66706-17 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | DIO1000 |
| Изготовитель | "STARMANS electronics, s.r.o.", Чешская Республика |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые DIO1000 (далее - дефектоскопы), предназначены для измерения амплитуд эхосигналов, отраженных от дефектов, времени прохождения ультразвуковых колебаний и координат дефектов.
Принцип действия дефектоскопов основан на обнаружении дефекта и оценки его размеров путем излучения импульсов ультразвуковых колебаний, приема и регистрации отраженных от неоднородностей или донных эхо-сигналов. Дефектоскопы обеспечивают измерение расстояния до отражателя. Отображение эхо-сигналов возможно в развертках типов А и В.
Дефектоскопы являются ультразвуковым переносным портативным измерительным прибором неразрушающего контроля, позволяющим обнаружить несплошности и неоднородности, определять их координаты и размеры. Дефектоскопы могут комплектоваться датчиком пути.
Управление дефектоскопами производится при помощи клавиатуры, расположенной на передней панели. На верхней панели дефектоскопов находятся коммутационные гнезда для подключения ультразвуковых преобразователей или фазированных решеток.
Дефектоскопы поставляются в одно- и двухканальных версиях.
Дефектоскопы выпускаются в следующих модификациях, отличающихся типом подключаемых преобразователей (фазированных решеток): DI01000 SFE, DI01000 PA, DI01000 LF, DI01000 SX.

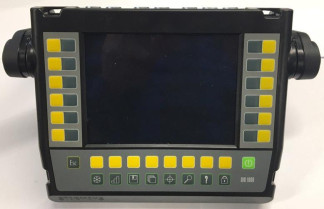

Общий вид дефектоскопов представлен на рисунке 1.
Ограничение несанкционированного доступа к узлам дефектоскопа обеспечено нанесением пломбирующей наклейки на один из винтов на тыльной поверхности дефектоскопов. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Обработка результатов измерений и управление дефектоскопами производится с помощью встроенного программного обеспечения «DIO1000».
Идентификационные данные программного обеспечения приведены в таблице 1. Уровень защиты программного обеспечения «Низкий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DI01000 |
| Номер версии (идентификационный номер ПО), не ниже | Nov 30 2010 |
| Цифровой идентификатор ПО | 75d19a9b532054e351f13864ad1bc351 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон амплитуды импульсов возбуждения генератора прямоугольных импульсов при нагрузке 50±1 Ом, В | от 25 до 275 |
| Пределы допускаемых значений отклонения амплитуды импульсов возбуждения от номинального значения на нагрузке (50±1) Ом, % | ±10 |
| Диапазон длительности зондирующего импульса, нс | от 250 до 1000 |
| Пределы допускаемых отклонений длительности зондирующего импульса от номинального значения, % | ±25 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений амплитуд сигнала на входе приемника, дБ | ±0,2 |
| Диапазон измерений временных интервалов, мкс | от 0 до 4800 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±(0,0100+0,0005 •t), где t - измеренное значение временного интервала, мкс |
| Диапазон измерений расстояния до дефекта (по стали), мм | от 1 до 300 |
| Диапазон показаний расстояния до дефекта (по стали), мм | от 1 до 2900 |
| Диапазон установки скорости распространения ультразвука в материале, м/с | от 1 до 19999 |
| Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта (от 1 до 300 мм), мм: - прямой пьезоэлектрический преобразователь (ПЭП) - наклонный ПЭП | ±(0,100+0,015-H) ±(2,00+0,03 •H), где H - расстояние до дефекта, мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,25 до 30,00 |
| Дискретность регулировки усиления, дБ | 0,1; 0,5; 1,0; 6,0 |
| Габаритные размеры, мм не более - длина - ширина - высота | 285 205 45 |
| Масса с аккумулятором, кг, не более | 1,75 |
| Потребляемая мощность, Вт, не более | 50 |
| Параметры электрического питания: - напряжение питания, В : - постоянного тока от внутреннего Li-Ion аккумулятора - переменного тока от бытовой электросети - частота переменного тока, Гц - ёмкость внутреннего Li-Ion аккумулятора, А-ч | 3,6 220±10% 50±1 16 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -10 до +50 от 45 до 90 |
| Срок службы, лет, не менее | 10 |
наносится на заднюю панель дефектоскопов и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Дефектоскоп ультразвуковой DI01000* | - | 1 |
| Пьезоэлетрический преобразователь (ПЭП) | - | По заказу |
| Зарядное устройство | - | 1 |
| Аккумуляторная батарея | - | 1 |
| USB-Flash-накопитель | - | 1 |
| Кабель к ПЭП | - | 2 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 23-16 | 1 |
| * - Модификация дефектоскопа определяется заказчиком | ||
осуществляется по документу МП АПМ 23-16 «Дефектоскопы ультразвуковые DI01000. Методика поверки», утвержденному ООО «Автопрогресс-М» 16.11.2016 г.
Основные средства поверки:
- осциллограф цифровой RIGOL DS2000, мод. DS2202, (рег. № 54989-13);
- генератор сигналов произвольной формы DG4102, (рег. № 56012-13);
- контрольный образец СО-2 из комплекта контрольных образцов и вспомогательных устройств КОУ-2, (рег. № 6612-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
| Зарегистрировано поверок | 954 |
| Поверителей | 40 |
| Актуальность данных | 17.09.2024 |
