| Номер в госреестре | 66707-17 |
| Наименование СИ | Измерители скорости потока с электронным блоком |
| Обозначение типа СИ | D-FL 100 (измерители) D-FL 100-20 (блок) |
| Изготовитель | "DURAG GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители скорости потока D-FL 100 с электронным блоком D-FL 100-20 (далее -измерители) предназначены для измерений скорости потока и определения объема и объемного расхода (массы и массового расхода) газов (в т. ч. расхода, приведенного к стандартным условиям) в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а так же в газоходах технологического назначения.
В основу работы измерителей скорости потока D-FL 100 положено уравнение Бернулли для неразрывных газовых потоков. Разность давлений, возникающая в приемнике полного и статического давлений (зонде), который вводится в трубопровод, пропорциональна квадрату скорости газового потока. Обработка и индикация на дисплее измерительной информации осуществляется с помощью микропроцессорного устройства сбора и обработки информации
3 3
D-FL 100-20, которое рассчитывает объемный расход (м /ч), массовый расход (кг/ч), объем (м ) и массу (кг) газа на основании измерительной информации, поступающей и от преобразователей дифференциального давления, абсолютного давления и температуры и плотности газа в стандартных условиях (вводится вручную).
Измерители выпускаются моделей D-FL 100-I, D-FL 100-II и D-FL 100-III, которые отличаются конструкцией крепления преобразователей дифференциального давления, температуры и абсолютного давления к зонду. Кроме того, модели отличаются длиной зонда (см. табл. 3). В качестве преобразователей дифференциального давления, температуры и абсолютного давления используются различные измерительные преобразователи с токовым выходом 4-20 мА, сертифицированные в РФ, имеющие пределы допускаемой погрешности в соответствии с настоящим описанием типа, которые подключаются к устройству D-FL 100-20, с характеристиками не хуже приведенных ниже.
Зонд конструктивно выполнен в виде трубки специальной формы, состоящей из двух отделенных друг от друга камер с отверстиями для отбора давления (впереди - полного, сзади -статического), между которыми при наличии газового потока возникает разность давлений.
Прямые участки от места установки D-FL 100 до местного сопротивления должны иметь длину в соответствии с ГОСТ 17.2.4.06-90 «Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения».

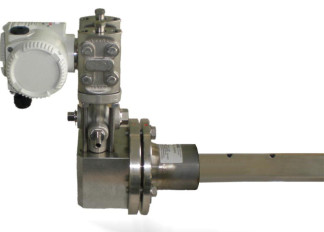

Общий вид измерителя показан на рисунке 1
В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 2.
Измерители имеют встроенное программное обеспечение, предназначенное для сбора, сохранения, удаления данных из памяти измерителей и расчета объемного и массового расхода, расхода и объема газа.
Встроенное ПО обеспечивает следующие основные функции:
- обработку измерительной информации от датчиков измерительных;
- формирование сигнала 4-20 мА расхода в соответствии со шкалой прибора;
- формирование аналоговых сигналов температуры, давления;
- диагностику аппаратной части;
- проведение калибровки;
- определение расчетным методом объема газового потока (м3/ч).
Для конфигурирования параметров используется внешнее ПО D-ESI 100, которое устанавливается на ПК и по интерфейсу USB подключается к вычислительному блоку. Внешнее ПО D-ESI 100 не предоставляет возможности перезаписать встроенное ПО. Оно используется только для внесения данных, необходимых для настройки прибора для измерения скорости потока на определенном трубопроводе (диаметр трубопровода и др. параметры).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное Наименование ПО | D-ESI 100 | Внутреннее ПО D-FL 100/100-20 |
| Номер версии (идентификационный номер) ПО | 1.0.331 и выше | 01.01R0000 и выше |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Средний». Нормирование метрологических характеристик измерителя проведено с учетом того, что программное обеспечение является неотъемлемой частью измерителя.
Таблица 2 - Метрологические характеристики
| Диапазон измерений скорости газового потока в рабочих условиях, м/с | от 3 до 40 |
| Пределы допускаемой абсолютной погрешности при измерении скорости газового потока в рабочих условиях, м/с | ±0,4 |
| Диапазон измерений объемного расхода (в зависимости от диаметра условного прохода трубопровода), м3/ч | от SVmin до SVmax где S - площадь поперечного сечения трубопровода, м2; Vmin и Vmax- наименьшая и наибольшая скорость потока, м/ч |
| Диапазон измерений массового расхода, кг/ч | от SVmin р до SVmax Р где S -площадь поперечного сечения трубопровода, м2; Vmin и Vmax- наименьшая и наибольшая скорость потока, м/ч, р -плотность газа, кг/м3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) в рабочих условиях, % где 5S - относительная погрешность измерений площади сечения трубопровода, %; V - скорость газового потока, м/с* | ±| V)2+ (8S )2 |
| Пределы допускаемой относительной погрешности измерений массового расхода (массы),%; где 5р - относительная погрешность измерений плотности газа, %; * | ±| 40 у'+(Ю )2+(8р )2 |
| Пределы допускаемой относительной погрешности преобразования значений объема и расхода в рабочих условиях к стандартным во всем диапазоне измерений объема и расхода в рабочих условиях, % | ±2 |
| Диапазон измерений дифференциального давления преобразователем (СИ, применяемых совместно с измерителем), Па | от 0 до 20000 |
| Пределы допускаемой приведенной к верхнему пределу измерений дифференциального давления погрешности при измерении дифференциального давления преобразователем давления, (СИ, применяемых совместно с измерителем), % | ±0,25 |
| Диапазон измерений температуры газового потока термометром сопротивления, (СИ, применяемых совместно с измерителем), °С | от 0 до 400 |
| Пределы допускаемой абсолютной погрешности при измерении температуры газового потока термометром сопротивления, (СИ, применяемых совместно с измерителем), °С | ±0,5 |
| Диапазон измерений абсолютного давления газового потока преобразователем абсолютного давления, (СИ, применяемых совместно с измерителем), кПа | 90 - 130 |
| Пределы допускаемой приведенной к верхнему пределу измерений абсолютного давления погрешности при измерении абсолютного давления газового потока преобразователем абсолютного давления, (СИ, применяемых совместно с измерителем), % | ±0,25 |
| *Значения 5S - относительной погрешности измерений площади сечения трубопровода и 5р -относительной погрешности измерений плотности газа берутся из технической документации объекта, на котором установлен расходомер, или в соответствии с характеристиками СИ, применяемых для замеров данных величин, или из соответствующей нормативной документации. | |
Таблица 3- Основные технические характеристики
| Модель зонда | Длина зонда, мм | Размеры поперечного сечения, мм |
| D-FL 100-I | 400-2000 | 22;23,9 |
| D-FL 100-II | 2000-4000 | 50;53,4 |
| D-FL 100-III | > 4000 (в зависимости от размеров газохода в месте установки) | 90; 100 |
| Габаритные размеры электронного блока D-FL 100-20 (длина, ширина, высота), мм, не более | 160; 160; 110 | |
| Масса электронного блока D-FL 100-20, кг, не более | 1,0 | |
| Масса зонда D-FL 100-I со стандартным фланцем и противоположным держателем | 1,1 кг/м (зонд) + 1,6 кг (фланец) + 1,8 кг (держатель) | |
| Масса зонда D-FL 100-II со стандартным фланцем и противоположным держателем | 3,6 кг/м (зонд) + 2,1 кг (фланец) + 3,8 кг (держатель) | |
| Масса зонда D-FL 100-III со стандартным фланцем и противоположным держателем | 6,8 кг/м (зонд) + 3,3 кг (фланец) + 7,2 кг (держатель) | |
| Температура окружающей среды °С | от -20 до +50 | |
| Температура измеряемой среды, °С, не более | 450 | |
| Потребляемая мощность, Вт, не более | 100 | |
| Напряжение питания переменного тока частотой (50±1) Гц, В | 90-264 | |
| Срок службы, лет, не менее | 8 | |
| Средняя наработка на отказ, ч | 35200 | |
наносится на титульный лист Руководства по эксплуатации измерителей методом печати и на лицевую панель электронного блока D-FL 100-20 методом наклейки.
Таблица 4 - Комплектность средства измерений
| Измеритель скорости потока D-FL 100, опционально в комплекте с преобразователями диф. давления, температуры и абсолютного давления) | 1 шт. |
| Электронный блок D-FL 100-20 | 1 шт. |
| Программное обеспечение D-ESI 100 | 1 диск |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки МП 2550-0279-2016 | 1 шт. |
| Контрольный чертеж | 1 шт. |
осуществляется по документу МП 2550-0279-2016 «Измеритель скорости потока D-FL 100 с электронным блоком D-FL 100-20. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 10.10.2016 г.
Основные средства поверки:
рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98; штангенциркуль 1-го класса точности по ГОСТ 166-89; стенд СКС-6, регистр. №17567-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации и ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений».
ГОСТ Р 8.886-2015 «Государственная поверочная схема для средств измерений скорости воздушного потока»
Техническая документация фирмы - изготовителя
| Зарегистрировано поверок | 57 |
| Поверителей | 10 |
| Актуальность данных | 21.11.2024 |
