Стенды производственные для калибровки лидарной метеосистемы инфракрасного диапазона, 66708-17

Стенды производственные для калибровки лидарной метеосистемы инфракрасного диапазона (далее по тексту - стенды) предназначены для воспроизведения линейной скорости.
Карточка СИ
Номер в госреестре 66708-17
Наименование СИ Стенды производственные для калибровки лидарной метеосистемы инфракрасного диапазона
Изготовитель ООО "НПП "Лазерные системы", г.С.-Петербург
Год регистрации 2017
Срок свидетельства 27.02.2022
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Стенды производственные для калибровки лидарной метеосистемы инфракрасного диапазона (далее по тексту - стенды) предназначены для воспроизведения линейной скорости.

Описание

Принцип действия стенда основан на воспроизведении линейной скорости вращающимся диском оптического модулятора.

Стенд представляет собой оптико-механическую систему, которая состоит из узла оптического модулятора и системы позиционирования, расположенных на оптическом столе.

Узел оптического модулятора включает в себя: двигатель, два диска, с числом лопастей (n)

6 и 30, оптопару, контроллер и систему позиционирования. На контроллере задаётся вращение двигателя, на котором закреплён диск. При вращении диска с оптопары снимается электрический сигнал, частота f которого, пропорциональная частоте следования лопастей диска. Значение частоты, отображается на индикаторе модулятора, при этом воспроизводимая линейная скорость на торце диска определяться по формуле V = p ■ D ■ f / n , где D - диаметр

диска. Оптический модулятор, в зависимости от диска, имеет два частотных диапазона: с диском 6/5 (6 лопастей) от 4 до 400 Гц; с диском 30/25 (30 лопастей) от 400 до 3600 Гц.

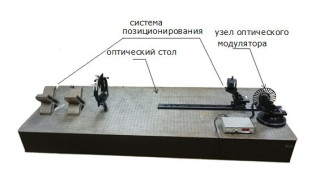

Система позиционирования представляет собой комплекс оптико-механических элементов, позволяющие с высокой точность позиционировать выходное излучение лидарной метеосистемы на вращающийся диск оптического модулятора относительно его оси вращения. Общий вид стенда и расположение его элементов представлен на рисунке 1.

Узел оптического модулятора и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (ПО) является встроенным и загружается в память контроллера оптического модулятора при его производстве и может быть изменено в эксплуатации только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.

Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:

- задание и отображение значения частоты прохождения лопастей диска через оптопару;

ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Идентификационные данные программного обеспечения приведены в таблице 1.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077- 2014.

Таблица 1 - Идентификационные данные п

рограммного обеспечения стенда

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

САЦН.764000.001 1.1

Номер версии (идентификационный номер) ПО

1.0 и выше

Цифровой идентификатор (контрольной суммы исполняемого кода) ПО

c7fdba4d2fe0b1be6fddc4150a0b1d2e, md5

Другие идентификационные данные

microprogV10

Примечание: Значение контрольной суммы приведено для версии 1.0.

Технические характеристики

Таблица 2 - Метрологический характеристики

Наименование характеристики

Значение

Диапазон воспроизведения линейной скорости, м/с

от 1 до 49

Пределы допускаемой абсолютной погрешности воспроизведения линейной скорости, м/с

±0,1

Наименование характеристики

Значение

Параметры электропитания:

- напряжение переменного тока, В

230±23

- частота переменного тока, Гц

50±1

Потребляемая мощность, Вт, не более

15

Габаритные размеры стенда, мм, не более

- длина

2000

- ширина

800

- высота

1216

Масса стенда, не более, кг

730

Условия эксплуатации:

- температура окружающей среды, °С

от + 10 до + 35

- относительная влажность, %

от 45 до 80

- атмосферное давление, кПа

от 86 до 106

Срок службы, лет

10

Средняя наработка на отказ, ч

20000

Знак утверждения типа

наносится на информационную табличку стенда фотохимическим методом, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность стенда

Наименование

Обозначение

Количество

Узел оптического модулятора

САЦН.150.10.00.000

1 шт.

Система позиционирования

1 шт

Комплект соединительных кабелей

1 шт.

Руководство по эксплуатации

САЦН.150.10.00.000 РЭ

1 экз.

Паспорт

САЦН.150.10.00.000 ПС

1 экз.

Методика поверки

МП 253-561-2016

1 экз.

Поверка

осуществляется по документу МП 253-561-2016 «Стенды производственные для калибровки лидарной метеосистемы инфракрасного диапазона. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 03.07.2016 г.

Основные средства поверки:

-    тахометр универсальный цифровой ТЕ8Т0-470, рег. № 32471-06;

-    штангенциркуль ШЦ-11-250, рег. № 31063-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус контроллера оптического модулятора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

САЦН.150.10.00.000 ТУ. «Стенды поверочные для лидарной метеосистемы инфракрасного диапазона. Технические условия».

66708-17
Номер в ГРСИ РФ:
66708-17
Производитель / заявитель:
ООО "НПП "Лазерные системы", г.С.-Петербург
Год регистрации:
2017
Cрок действия реестра:
27.02.2022
