| Номер в госреестре | 66713-17 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Leica GS16 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Аппаратура геодезическая спутниковая Leica GS16 (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, производстве инженерно-геодезических изысканий, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая Leica GS16 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно, аппаратура представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Управление аппаратурой осуществляется при помощи контроллера или web-интерфейса через персональный ПК. Принимаемая со спутников информация записывается во внутреннюю память контроллера или на съемное запоминающее устройство (microSD-карту) объемом до 8 Гбайт.
На боковой панели аппаратура имеет 2 функциональных клавиши включения/выключения питания и выбора функционала, а также 7 светодиодных индикатора для отображения информации об уровне заряда аккумулятора, слежении за спутниками, Bluetooth соединении, приеме или передаче дифференциальной поправки, записи «сырых» данных и уровне заряда внешнего источника питания.
На нижней панели аппаратуры расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, контроллером Leica CS20, или внешним радиомодемом, порт для подключения внешней радиоантенны (типа QN), а также отсек для внутренней аккумуляторной батареи.
Аппаратура может принимать следующие типа спутниковых сигналов: GPS: L1 C/A, L2P, L2C, L5; ГЛОНАСС: L1 C/A, L2P, L2C; GALILEO: E1, E5a, E5b, AltBOC; BeiDou: B1, B2; SBAS: EGNOS/QZSS, SmartLink (L-band).
Аппаратура поддерживает стандартные режимы наблюдений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени», «Дифференциальные кодовые измерения (DGPS)».

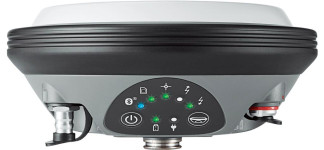

Общий вид аппаратуры приведёна на рисунке 1.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Leica GS16 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Аппаратура геодезическая спутниковая Leica GS16 имеет встроенное программное обеспечение «Leica ME_fw», полевое программное обеспечение «Leica Captivate» и офисное программное обеспечение «Leica Geo Office», «Leica Infinity» с помощью которых производится обработка поступающих спутниковых сигналов, настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является компания «Leica Geosystems AG», Швейцария.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Leica ME fw | Leica Captivate | Leica Geo Office | Leica Infinity |
| Номер версии (идентификационный номер ПО), не ниже | 6.04 | 2.10 | 8.40 | 2.1.0 |
| Цифровой идентификатор ПО | 22АССAD | DAC112B | BB3D21A | 13DCC2A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30 000 |
| Тип антенны | Встроенная |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм, в режимах «Статика», «Быстрая статика»: - в плане - по высоте | ±2-(3,0+0,5-10-6-D) ±2-(5,0+0,5-10-6-d) где D - измеряемое расстояние, мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика», «Быстрая статика», мм: - в плане - по высоте | 3,0+0,5-10-6-D 5,0+0,5-10-6-D где D - измеряемое расстояние, мм |
| Наименование характеристики | Значение |
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм, в режимах «Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2-(8+1-10-6-D) ±2-(15+1-10-6-D) где D - измеряемое расстояние, мм |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах «Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 8+1-10-6-D 15+1 • 10-6^D где D - измеряемое расстояние, мм |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм, в режиме «Дифференциальные кодовые измерения (DGPS)», мм: - в плане - по высоте | ±500 ±500 |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)» мм: - в плане - по высоте | 250 250 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приемника | Многочастотный, многосистемный |
| Количество каналов | 555 |
| Режимы измерений длины базиса | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
| Тип антенны | Встроенная |
| Источник электропитания: - напряжение источника электропитания, В | Внешний/внутренний от 10,5 до 28 |
| Диапазон рабочих температур, °С | от -40 до +65 |
| Габаритные размеры (диаметр х высота), мм, не более | 190x90 |
| Масса (без внутреннего аккумулятора), кг, не более | 0,93 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Аппаратура геодезическая спутниковая Leica GS16 | - | 1 |
| Полевой контроллер Leica CS201) | - | 1 |
| Транспортировочный кейс | - | 1 |
| Измеритель высоты антенны | - | 1 |
| Комплект интерфейсных кабелей | - | 1 |
| Крепление на штатив для контроллера^ | - | 1 |
| Аккумуляторная батарея | - | |
| Зарядное устройство для АКБ | - | 1 |
| Резервная аккумуляторная батарея для контроллера1-* | - | 1 |
| Адаптер питания контроллера1) | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 56-16 | 1 |
| 1) - По заказу потребителя | ||
осуществляется по документу МП АПМ 56-16 «Аппаратура геодезическая спутниковая Leica GS16. Методика поверки», утверждённому ООО «Автопрогресс-М» «27» октября 2016 г. Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Leica Geosystems AG», Швейцария
