Система измерений количества и показателей качества нефти № 562 ПСП "Демьянское" ООО "РН-Уватнефтегаз", 66714-17

Назначение

Система измерений количества и показателей качества нефти № 562 ПСП «Демьянское» ООО «РН-Уватнефтегаз» (далее СИКН) предназначена для измерений массового расхода (массы) нефти.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, вязкости, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

а)    Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массы нефти массовыми счетчиками-расходомерами. В состав БИЛ входят пять рабочих и одна контрольно-резервная измерительные линии. На каждой измерительной линии установлены следующие средства измерений:

-    счетчик-расходомер массовый Micro Motion модификации CMF 400 (в комплекте с вторичным преобразователем MVD 2700), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 13425-06 или 45115-10;

-    преобразователь измерительный 644, регистрационный номер 14683-04 или 14683-09;

-    термопреобразователь сопротивления платиновый серии 65, регистрационный номер 22257-05 или 22257-11;

-    преобразователь давления измерительный 3051TG, регистрационный номер 14061-04 или 14061-10;

-    манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-11;

-    термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

б)    Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

-    влагомер нефти поточный УДВН-1пм (рабочий и резервный), регистрационный номер 14557-05 или 14557-10;

-    преобразователь плотности жидкости измерительный 7835В (рабочий и резервный), регистрационный номер 15644-01 или 15644-06;

-    анализатор серы рентгеноабсорбционный «SPECTRO 682^^» в потоке жидких углеводородов находящихся под давлением, регистрационный номер 32215-06;

-    преобразователь вязкости жидкости измерительный 7827 (со вторичным преобразователем 7951), регистрационный номер 15642-06;

-    расходомер «НОРД-М40», регистрационный номер 5638-02;

-    преобразователь измерительный 644, регистрационный номер 14683-04 или 14683-09;

-    термопреобразователь сопротивления платиновый серии 65, регистрационный номер 22257-05 или 22257-11;

-    преобразователь давления измерительный 3051TG, регистрационный номер 14061-04 или 14061-10;

-    манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-11;

-    термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91;

-    преобразователь перепада давления измерительный АИР-10, регистрационный номер 31654-06, или преобразователь перепада давления измерительный 3051CD, регистрационный номер 14061-04 или 14061-10;

-    пробоотборники автоматические измерительные Пульсар-АП1 (основной и резервный), регистрационный номер 30197-05;

-    устройство для ручного отбора точечных проб с диспергатором по ГОСТ 2517-2012.

в)    Блока фильтров, в состав которого входят:

-    фильтры сетчатые дренажные жидкостные СДЖ Б-150-40 (три рабочих, один резервный);

-    преобразователь перепада давления измерительный 3051CD, регистрационный номер 14061-04 или 14061-10;

-    манометр показывающий для точных измерений МПТИ, регистрационный номер 26803-11.

г)    Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

-    комплексы измерительно-вычислительные ИМЦ-03 (основной и резервный), регистрационный номер 19240-05;

-    автоматизированное рабочие место (АРМ) оператора «Вектор» (основное и резервное) с аттестованным программным обеспечением.

д)    Блока поверочной установки, в состав которого входят:

-    установка трубопоршневая Сапфир М-500-4,0, регистрационный номер 23520-07;

-    преобразователь давления 3051TG, регистрационный номер 14061-04 или 14061-10;

-    преобразователь измерительный 644, регистрационный номер 14683-04 или 14683-09;

-    термопреобразователь сопротивления платиновый серии 65, регистрационный номер 22257-05 или 22257-11;

-    манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;

-    термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер 303-91.

СИКН обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массового расхода нефти по каждой измерительной линии и в целом по СИКН;

2)    объемной доли воды в нефти;

3)    давления в БИЛ, БИК и ТПУ;

4)    температуры в БИЛ, БИК и ТПУ;

5)    плотности нефти;

6)    вязкости нефти;

7)    массовой доли серы в нефти.

-    расчет в автоматическом режиме:

1)    суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала

партии);

2)    массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (смена, сутки, с начала партии);

3) средних значений температуры, давления, плотности, вязкости, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).

-    автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;

-    световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

-    передача измеряемых и расчетных параметров.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

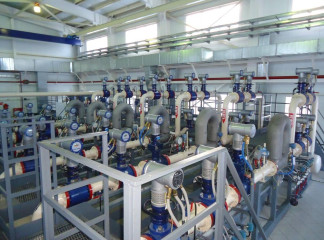

Общий вид СИКН представлен на рисунке 1.

Пломбирование и клеймение средств измерений находящихся в составе СИКН осуществляется согласно МИ 3002-2006.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «ИМЦ-03» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «высокий», в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МП 66714-17 «ГСИ Система измерений количества и показателей качества нефти № 562 ПСП «Демьянское» ООО «РН-Уватнефтегаз». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 25.11.2016 г.

Основным средством поверки является трубопоршневая поверочная установка не ниже 2-го разряда по ГОСТ 8.510-2002.

Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти № 562 ПСП «Демьянское» ООО «РН-Уватнефтегаз».

Сведения о методах измерений

«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 562 ООО «РН-Уватнефтегаз». Методика разработана и аттестована 24.06.2016 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 984/01.00248-2014/2016.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
