| Номер в госреестре | 66717-17 |
| Наименование СИ | Комплекты для измерений соединителей коаксиальных |
| Обозначение типа СИ | КИСК-16М |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., Солнечногорский р-н, рабочий поселок Менделеево |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты для измерений соединителей коаксиальных КИСК-16М (далее - комплекты КИСК-16М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89.
Комплект КИСК-16М состоит из измерителя несоосности, калибр-пробки 18H11, калибр-скобы 3,3h9, калибр-скобы 6h9, меры соосности 16/6,95, мера соосности 16/4,6, планки, втулки 8,24 с поджимным винтом, втулки 9 с поджимным винтом, цанги 16/4,6, цанги 16/6,95, наконечников измерительных, индикатора часового типа ИЧ 10 кл.1 (рег. №40149-08). Измеритель несоосности состоит из платформы с поджимными винтами, индикатора рычажнозубчатого ИРБ (рег. № 36899-08).
Составные части комплекта КИСК-16М размещаются в ударопрочном герметичном кейсе КД-05, конструкция которого обеспечивает защиту от внешних воздействий.
Принцип действия комплекта КИСК-16М основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.
Внешний вид комплектов с указанием места нанесения знака утверждения типа представлен на рисунке 1.

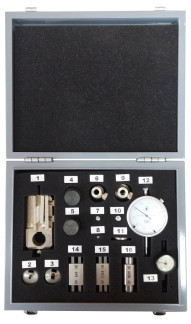

Расположение составных частей КИСК-16М в кейсе приведено на рисунке 2.
1 - Место нанесения знака утверждения типа Рисунок 1 - Внешний вид комплектов КИСК-16М (в кейсе КД-05)
1 - измеритель несоосности с поджимными винтами; 2 - цанга 16/4,6;
3 - цанга 16/6,95; 4 - мера соосности 16/4,6; 5 - мера соосности 16/6,95;
6 - втулка 8,24 с поджимным винтом; 7 - наконечник измерительный МГФК.753175.001; 8 - наконечник измерительный МГФК.753175.003; 9 - втулка 9 с поджимным винтом;
10 - наконечник измерительный МГФК.753175.002; 11 - планка;
12 - индикатор часового типа ИЧ 10; 13 - индикатор рычажно-зубчатый ИРБ;
14 - калибр-скоба 6h9; 15 - калибр-скоба 3,3h9; 16 - калибр-пробка 18H11
Рисунок 2 - Расположение составных частей комплектов КИСК-16М в кейсе
отсутствует.
приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Расстояния межгубочные калибр-скобы 3,3h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» | 3 292+0,004 3,268+0,004 |
| Шероховатость калибр-скобы 3,3h9, мкм, не более | 0,05 |
| Наименование характеристики | Значение характеристики |
| Расстояния межгубочные калибр-скобы 6h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» | 5 992+0’004 5,968+0,004 |
| Шероховатость калибр-скобы 6h9, мкм, не более | 0,05 |
| Диаметры калибр-пробки 18Н11, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» | 18,020-0,008 18,114-0,008 |
| Плоскостность планки, мм, не более | 0,008 |
| Диаметр втулки, мм | 8+0,036 |
| Шероховатость втулок, мкм, не более | 0,8 |
| Плоскостность втулок, мм | 0,006 |
| Диаметры измерительных наконечников, мм: | |
| - МГФК.753175.001 | о с +0,18 r-t 3,5 ; 7 -0,22 |
| - МГФК.753175.002 | о - 0,15 6 3+0,058. 8 -0,30 VJ, J , |
| - МГФК.753175.003 | 6-0,3 |
| Шероховатость измерительных наконечников, мкм, не более | 0,8 |
| Плоскостность измерительных наконечников, мм, не более | 0,006 |
| Диаметры мер соосности, мм: - мера МГФК.401733.003 - мера МГФК.401733.002 | 3,3-0,03. 18+0,11; 6-0,03; 18+0,11 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения: - температура окружающего воздуха, °С | от 15 до 25 |
наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке кейса, и типографским способом на титульный лист документа «Комплект для измерений соединителей коаксиальных КИСК-16М. Руководство по эксплуатации. МГФК.401121.005 РЭ».
Комплект поставки комплектов КИСК- 16М приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| 1 Комплект для измерений соединителей коаксиальных КИСК-16М, в составе: | МГФК.401121.005 | 1 |
| 1.1 Калибр-пробка 18H11 | МГФК.401421.001 | 1 |
| 1.2 Калибр-скоба 3,3h9 | МГФК.401434.001 | 1 |
| 1.3 Калибр-скоба 6h9 | МГФК.401434.002 | 1 |
| 1.4 Измеритель несоосности | МГФК.401733.001 | 1 |
| 1.5 Мера соосности 16/6,95 | МГФК.401733.002 | 1 |
| Наименование | Обозначение | Количество |
| 1.6 Мера соосности 16/4,6 | МГФК.401733.003 | 1 |
| 1.7 Планка | МГФК.711111.042 | 1 |
| 1.8 Втулка 8,24 | МГФК.713352.022 | 1 |
| 1.9 Втулка 9 | МГФК.713652.013 | 1 |
| 1.10 Цанга 16/4,6 | МГФК.723213.024 | 1 |
| 1.11 Цанга 16/6,95 | МГФК.723213.025 | 1 |
| 1.12 Наконечник измерительный | МГФК.753175.001 | 1 |
| 1.13 Наконечник измерительный | МГФК.753175.002 | 1 |
| 1.14 Наконечник измерительный | МГФК.753175.003 | 1 |
| 1.15 Винт поджимной | МГФК.758156.093 | 5 |
| 1.16 Индикатор часового типа ИЧ 10 кл.1 ГОСТ 577-68 | — | |
| 1.17 Индикатор рычажно-зубчатый ИРБ ГОСТ 5584-75 | — | |
| 2 Эксплуатационная документация, в составе: | ||
| - руководство по эксплуатации | МГФК.401121.005 РЭ | 1 |
| - методика поверки | МГФК.401121.005 МП | 1 |
| - формуляр | МГФК.401121.005 ФО | 1 |
| 3 Кейс КД-05 | — | 1 |
осуществляется по документу МГФК.401121.005 МП «Инструкция. Комплекты для измерений соединителей коаксиальных КИСК-16М. Методика поверки.», утвержденному ФГУП «ВНИИФТРИ» « 30 » сентября 2016 г.
Основные средства поверки:
- машина трехкоординатная измерительная мультисенсорная DELTEC LEOS 200 (рег. № 60863-15);
- плоскопараллельные концевые меры длины 0,5-100 мм (рег. № 37335-08), класс 1;
- прибор портативный для измерения шероховатости поверхности TR220 (рег. № 20666-08).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.
2 ГОСТ Р 8.813-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
3 Комплекты для измерений соединителей коаксиальных КИСК-3,5М, КИСК-7М, КИСК-16М. Технические условия ТУ 26.51.33-001-02567567-2016.
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
