| Номер в госреестре | 66718-17 |
| Наименование СИ | Комплекты для измерений соединителей коаксиальных |
| Обозначение типа СИ | КИСК-7М |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., Солнечногорский р-н, рабочий поселок Менделеево |
| Год регистрации | 2017 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты для измерений соединителей коаксиальных КИСК-7М (далее - комплекты КИСК-7М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89.
Конструктивно комплект КИСК-7М состоит из измерителя несоосности, меры соосности 7/3,04; калибр-скобы 8,04h9, калибр-пробки 8,06H9, калибр-скобы 1,7h9, втулки 9 с поджимным винтом, втулки 5,2 с поджимным винтом, двух измерительных наконечников, цанги 7/3,04, планки, индикатора часового типа ИЧ 10 кл.1 (рег. №40149-08). Измеритель несоосности состоит из платформы с поджимными винтами, индикатора рычажно-зубчатого ИРБ (рег. № 36899-08).
Составные части комплекта КИСК-7М размещены в ударопрочном герметичном кейсе КД-05, конструкция которого обеспечивает защиту от внешних воздействий.
Принцип действия комплекта КИСК-7М основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.
Внешний вид комплекта с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Расположение составных частей комплекта КИСК-7М в кейсе приведено на рисунке 2.
1 - место нанесения знака утверждения типа Рисунок 1 - Внешний вид КИСК-7М (в кейсе)

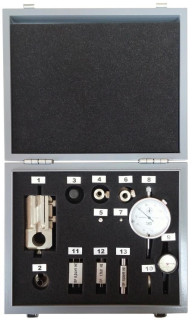

1 - измеритель несоосности с поджимными винтами; 2 - цанга; 3 - мера соосности 7/3,04;
4 - втулка 5,2 с поджимным винтом; 5 - наконечник измерительный МГФК.715521.006; 6 - втулка 9 с поджимным винтом; 7 - наконечник измерительный МГФК.715175.003;
8 - индикатор часового типа ИЧ 10; 9 - индикатор рычажно-зубчатый ИРБ; 10 - планка;
11 - калибр-скоба 8,04h9; 12 - калибр-скоба 1,7h9; 13 - калибр-пробка 8,06H9
Рисунок 2 - Расположение составных частей КИСК-7М в кейсе
отсутствует.
приведены в таблицах 1, 2.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Расстояния межгубочные калибр-скобы l,7h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» | 1,694+0,003 1,673+0,003 |
| Шероховатость калибр-скобы l,7h9, мкм, не более | 0,05 |
| Диаметры калибр-пробки 8,06Н9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» | 8,068-0,003 8,097-0,003 |
| Наименование характеристики | Значение характеристики |
| Расстояния межгубочные калибр-скобы 8,04h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» | 8,031 +0,004 8,002+0,004 |
| Шероховатость калибр-скобы 8,04h9, мкм, не более | 0,05 |
| Плоскостность планки, мм, не более | 0,008 |
| Диаметр втулок, мм | 8+0,036 |
| Шероховатость втулок, мкм, не более | 0,8 |
| Плоскостность втулок, мм, не более | 0,006 |
| Диаметры измерительных наконечников, мм: - МГФК.715521.006 - МГФК.753175.003 | 1,8+0,14; 4,5-0,18 6-0,3 |
| Шероховатость измерительных наконечников, мкм, не более | 0,8 |
| Плоскостность измерительных наконечников, мм, не более | 0,006 |
| Диаметры меры соосности, мм | 1,7-0,025 8,04-0,036 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения: - температура окружающего воздуха, °С | от 15 до 25 |
наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке кейса, и типографским способом на титульный лист документа «Комплект для измерений соединителей коаксиальных КИСК-7М. Руководство по эксплуатации. МГФК.401121.006 РЭ».
Комплект поставки КИСК-7М приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество |
| 1 Комплект для измерений соединителей коаксиальных КИСК-7М, в составе: | МГФК.401121.006 | 1 |
| 1.1 Измеритель несоосности | МГФК.401733.001 | 1 |
| 1.2 Калибр-скоба 8,04h9 | МГФК.401434.004 | 1 |
| 1.3 Калибр-пробка 8,06H9 | МГФК.401421.002 | 1 |
| 1.4 Калибр-скоба 1,7h9 | МГФК.401434.005 | 1 |
| 1.5 Втулка 9 | МГФК.713652.013 | 1 |
| 1.6 Втулка 5,2 | МГФК.713352.025 | 1 |
| 1.7 Наконечник измерительный | МГФК.715521.006 | 1 |
| 1.8 Наконечник измерительный | МГФК.753175.003 | 1 |
| 1.9 Цанга 7/3,04 | МГФК.723213.026 | 1 |
| 1.10 Планка | МГФК.711111.042 | 1 |
| Наименование | Обозначение | Количество |
| 1.11 Мера соосности 7/3,04 | МГФК.401733.004 | 1 |
| 1.12 Винт поджимной | МГФК.758156.093 | 5 |
| 1.13 Индикатор часового типа ИЧ 10 кл.1 ГОСТ 577-68 | — | 1 |
| 1.14 Индикатор рычажно-зубчатый ИРБ ГОСТ 5584-75 | — | 1 |
| 2 Эксплуатационная документация, в составе: - руководство по эксплуатации - методика поверки - формуляр | МГФК.401121.006 РЭ МГФК.401121.006 МП МГФК.401121.006 ФО | 1 |
| 3 Кейс КД-05 | — | 1 |
осуществляется по документу МГФК.401121.006 МП «Инструкция. Комплект для измерений соединителей коаксиальных КИСК-7М. Методика поверки.», утвержденному ФГУП «ВНИИФТРИ» «30» сентября 2016 г.
Основные средства поверки:
- машина трехкоординатная измерительная мультисенсорная DELTEC LEOS 200 (рег. № 60863-15);
- плоскопараллельные концевые меры длины 0,5-100 мм (рег. № 37335-08), класс 1;
- прибор портативный для измерения шероховатости поверхности TR220 (рег. № 20666-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.
2 ГОСТ Р 8.813-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
3 Комплекты для измерений соединителей коаксиальных КИСК-3,5М; КИСК-7М; КИСК-16М. Технические условия ТУ 26.51.33-001-02567567-2016.
